孫寧^1，2，王亞靜¹，高春雨¹，王紅彥¹，覃誠¹，畢于運¹

（1.中國農業科學院農業資源與農業區劃研究所，北京100081；2.國家農業信息化工程技術研究中心，北京100089）

　　摘要：[目的]選擇合適的秸稈收儲運模式，降低秸稈離田產業化利用的收儲運成本，促進秸稈綜合利用。[方法]文章以河南省為例，構建結稈收儲運成本模型，并在4種收儲運模式（模式一：田間晾曬→收集→結稈利用企業；模式二：田間收集→收儲點→晾曬、儲存→秸稈利用企業；模式三：田間機械撿拾打捆→收儲點→儲存→結稈利用企業；模式四：田間收集→固定式打捆→收儲點→結稈利用企業）基礎上分析不同模式下的秸稈收集成本。[結果]運輸成本和機械卸載成本是總成本中的可變因素，其對總成本的貢獻率隨運輸半徑的增大而增大。模式一、二采用散稈運輸方式，適用于收集距離較短、秸稈需求量較小的企業，且使用模式二的秸稈收儲運成本較低。模式三、四采用秸稈打捆運輸方式，易于儲存、利用，適用于秸稈用量較大的企業，且使用田間機械撿拾打捆的模式三收儲運秸稈經濟性更優。[結論]秸稈利用企業應根據需求合理地選擇秸稈收儲運模式，小型秸稈利用企業在模式二的情況下收儲運成本更低，大型秸稈利用企業選擇模式三經濟性更優。

　　0引言

　　生物質能是僅次于煤炭、石油、天然氣的第四大能源，約占全球總能耗的14％，農作物秸稈（簡稱秸稈）作為生物質資源的重要組成部分，具有種類多、數量大、分布廣等特點。據農業部測算，2015年全國主要農作物秸稈理論資源量為10.4億t，可收集資源量為9.0億t[1]。秸稈離田產業化利用是秸稈綜合利用的一種重要方式，不僅有利于緩解秸稈焚燒所引起的環境污染問題，同時其產出的飼料、能源、基料等也在畜禽養殖、清潔能源供應、食用菌種植業發展中發揮著巨大作用[2-3]。能源化利用是秸稈離田產業化利用的一種重要途徑，可增加清潔能源供給量，減少化石能源使用。近十幾年來，在國家大力投資與扶持下，我國秸稈利用企業的規模和數量不斷增加，但在其快速發展的同時也暴露出一些共性的問題：由于秸稈具有季節性、密度小、體積大、分布松散、儲運不方便等特點，導致原料收集成本過高、秸稈利用企業運營效益低，這一現實已成為阻礙我國秸稈離田產業化利用進一步發展的關鍵因素之一。

　　關于秸稈原料收儲運體系的研究已有較多報道。霍麗麗等[4]比較了秸稈能源化利用的4種原料供應模式，發現秸稈收集半徑不超過26km，才能保證秸稈供應的經濟性。徐亞云等[5]以華北平原為例，研究提出不同模式下農作物秸稈的收儲運成本一般在120~260元/t。于興軍等[6]實地調研了東北地區玉米秸稈收儲運技術模式的經濟成本，提出籽實收獲機具應與秸稈收儲運設備相連接，提高秸稈收儲運機械化程度是秸稈規模化工業利用的必然選擇。時在濤[7]研究了秸稈發電的原料供應流程，認為最優原料供應模式是“農民收集晾曬→存儲→公司收儲→打捆→公司負責運輸→電廠”。Shafie等[8]對馬來西亞的稻草供應成本和供應潛力進行了分析，認為稻草到秸桿發電廠的供應成本主要包括稻草收集、運輸和儲藏3個部分，成本在65-107元/包之間。Buiz等[9]計算了秸稈發電廠的最優原料運輸半徑以及其成本，結果顯示物流成本最高（不包括任何收集和準備階段）為11.05美元t。由此可知，秸稈的收儲運成本與其所處地區特點、選擇的原料供應模式等因素均具有密切的關系。

　　河南省是我國的農業大省，其秸稈資源產出及離田能源化利用均具有一定的代表性。文章試圖以河南省為研究背景，對其秸稈收儲運模式進行保入探究，測算和分析不同模式下桔稈收儲運的成本，以期為我國典型地區秸桿收儲運模式的構建、秸稈離田產業化發展提供有針對性的參考和依據。

　　1秸稈收儲運模型構建

　　1.1秸稈收儲運模式

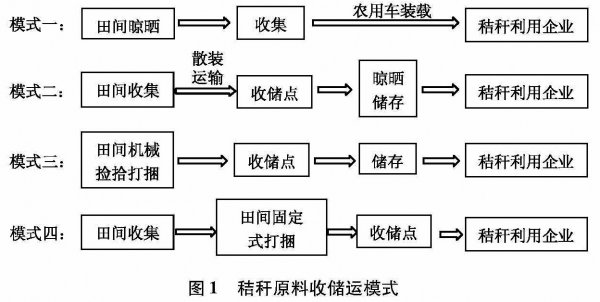

　　秸稈原料的收儲運模式受秸稈能源化利用企業的規模影響。通過實地調研和大量文獻閱讀，河南省的秸桿收儲運模式主要有4種（圖1)。

　　1.2秸稈原料收集模型

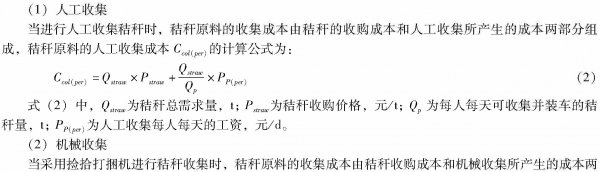

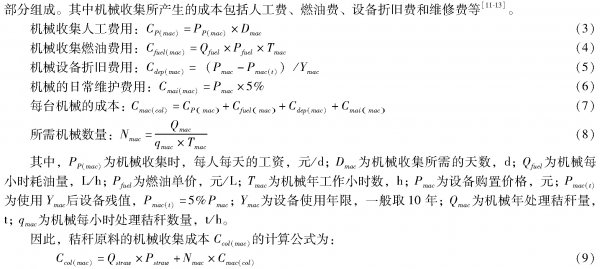

　　秸桿的收集主要有兩種方式，一是在桔桿自然散狀下人工收集，二是通過撿拾打捆機打包收集。在構建秸稈收集成本模果時應包括這兩種模式的子模型。

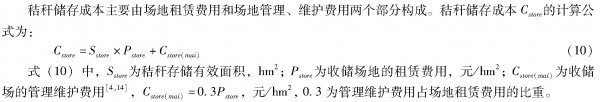

　　1.3秸稈原料儲存模型

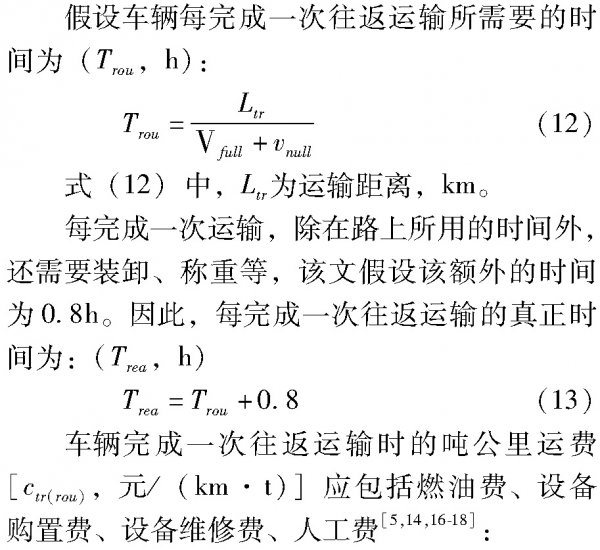

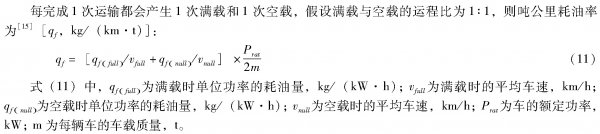

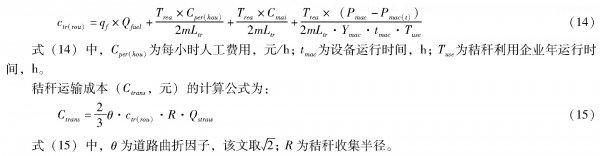

　　1.4秸稈原料運輸模型

　　1.5秸稈原料裝卸模型

　　2以河南省為例分析不同收儲運模式成本分析

　　2.1實例分析

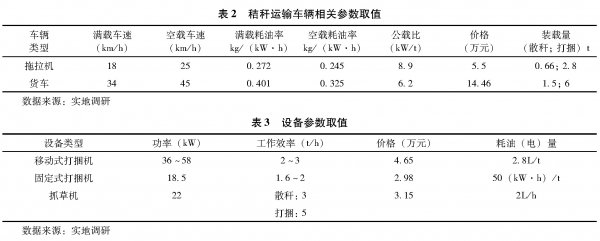

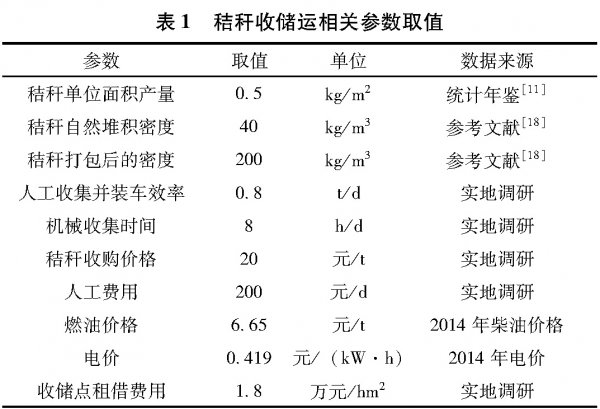

　　河南省土壤深厚，土質適于耕種，糧食生產潛力大，多采用冬小麥、玉米輪作的種植模式，平均復種指數達195.6%。該地區農作物實行一年兩熟，小麥秸稈大多還田，玉米秸稈則收集利用。因此，該文以河南省為例，分析玉米秸稈在不同收儲運模式下的成本。其中秸稈收儲運相關參數，參照表1，運輸車輛的相關參數參照表2，其他機械設備相關參數，參照表3。

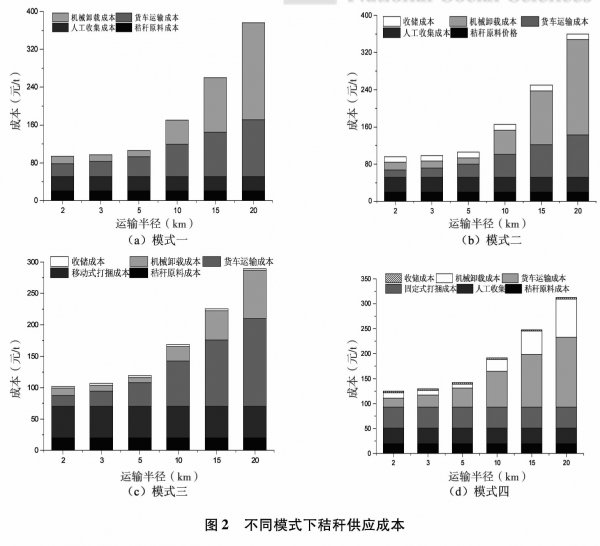

　　4種模式下秸稈原料收儲運成本如圖2。

　　（1）模式一：在該模式中，當運輸半徑小于5km時，人工收集費用和貨車運輸費用占總成本的比重較大；而當運輸半徑大于5km時，貨車運輸費用與機械卸載費用隨運輸半徑的增大而顯著增加，該條件下兩者占總成本比重最高可達86.4%，是可變成本中最易變化的因素。

　　（2）模式二：在該模式中，當運輸半徑小于5km時，貨車運輸費用占總成本比重較模式一中有所下降，但貨車運輸費用與機械卸載費用隨運輸半徑的增加逐漸增大，至運輸半徑20km時，貨車運輸費用與機械卸載費用比運輸半徑為2km時分別增加了75.1元/t和188.4元/t。

　　（3）模式三：在該模式中，移動式打捆費用、貨車運輸費用和機械卸載費用所占比重較大，其中秸稈原料從田間運輸至存儲點的費用是可變成本中最易變化的因素，運輸費用隨運輸半徑的增大而顯著增加，因此在該模式下秸稈運輸半徑不宜過大。

　　（4）模式四：在該模式中，當運輸半徑較小時，人工收集費用和固定式打捆費用所占比重較大，運輸半徑逐漸增加后，貨車運輸費用與機械卸載費用開始占據較大比重，這主要是因?yàn)樵黾恿私斩捲嫌商镩g到收儲點的運輸和機械堆垛費用。

　　由圖2分析可知，模式一和模式二為秸稈的松散利用方式，適用于收集距離較短、秸稈需求量較小的工廠，如小型秸稈成型燃料廠、氣化工程和秸稈沼氣工程等。當運輸半徑小于5km時，模式一較模式二的貨車運輸費用優勢較為明顯，總成本較低，小型秸稈企業可采用模式一的原料供應方式，但模式一需要考慮應用點的儲料場面積、秸稈的儲存管理和原料損失成本等；當運輸半徑大于5km時，模式二的秸稈利用總成本比模式一低，主要是節省了收儲點至企業的運輸費用和人工費用，因此運輸半徑超過5km的企業應采用模式二。模式三和模式四為精稈的打擁利用方式，較枯稈松散利用方式更易儲存保管、應用方便，適合秸稈用量較大的企業，如大型秸稈成型燃料廠和桔桿直燃發電廠等。模式四較模式三成本高，主要是由于人工收集和二次卸載的費用增加因此，對于結稈用量較大的企業，應考慮采用模式三的秸稈利用方武，即移動式打據收集秸稈原料。

　　2.2河南省不同收儲運模式經濟性評價

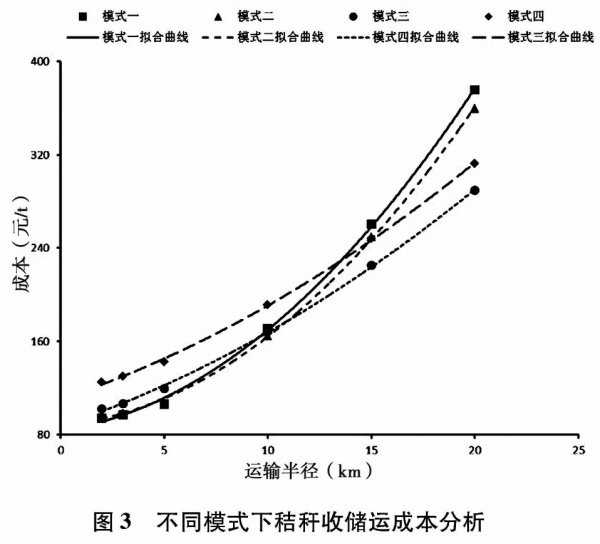

　　根據4種模式秸稈利用方式的差異和原料運輸半徑的不同，可對其利用成本經濟性進行評價，選擇相應的秸稈利用方式降低成本，提高生產效率。對4種秸稈利用模式的經濟性評價如圖3。4種模式下的秸稈收儲運成本均隨運輸半徑的增加而增大，但增長幅度有所不同，模式三和模式四的秸稈收儲運成本增長幅度最小，模式二次之，模式一最大。

　　根據不同模式下的曲線擬合得到表4，結合圖3和表4分析可知：當秸稈運輸半徑小于4.4km時，模式一的秸稈收儲運成本最低。當秸稈運輸半徑為4.4~10.9km時，秸稈收儲運成本由低到高分別為模式二、模式一、模式四和模式三。當秸稈運輸半徑超過10.9km時，模式四秸稈收儲運成本最低，模式四為固定式打捆利用方式，適用于秸稈用量較大的企業，因此，大型秸稈成型燃料廠和秸稈直燃發電廠等均應考慮材料模式三的秸稈利用方式。

　　3結論

　　綜合該文的分析可知，運輸成本和機械卸載成本是總成本中的可變因素。目前，河南省主要采用的4種模式下，運輸成本和機械成本之和占總成本比例均隨著運輸半徑的增大而增大。對于小型秸稈利用企業，可采用散種收集，由于模式一的秸稈收儲運成本高于模式二，可考慮采用模式二。對于大型秸稈利用企業，應采用打捆收儲運模式，由于模式三收儲運成本低于模式四，建議采用模式三。由于該文中尚未考慮秸稈利用企業的收益率差異，所以結合不同模式下的企業凈收益情況還有待進一步研究。
