成鋒¹，金偉²

（1.湖北省電力勘測設計院，湖北武漢430040；2.中國五環工程有限公司，湖北武漢430223）

　　摘要：采用預光危險性分析方法對生物質能發電的秸稈氣化系統進行評價，對于儲氣罐來用道化學方法進行計算，得到儲氣罐爆炸的破壞半徑。采用補償系數得到補償后的破壞半徑，并提出預防措施。

　　0引言

　　為推動我國生物能源、生物材料等生物質產業的技術創新和產業創新，國家發改委決定在2006年-2007年，實施生物質工程高技術產業化專項。實施期間，將可促使非糧原料生物能源、生物基材料實現10萬噸以上的規?；I(yè)生產[1]。

　　湖北沙洋充分利用當?shù)刎S富的秸稈資源投資興建湖北沙洋力人再生能源有限公司15MW生物質發電工程，用可再生的生物質能替代一次能源(如化石燃料等)，不僅可緩解能源的短缺狀況，而且有助于優化當?shù)氐哪茉唇Y(jié)構，減輕常規能源的供應壓力。下面針對秸稈氣化系統進行安全分析。

　　1秸稈氣化系統的組成

　　秸稈氣化系統主要由進料機構、燃?xì)獍l(fā)生裝置、儲氣裝置、焦油裂解裝置、燃?xì)鈨艋宀糠纸M成。秸稈氣化是指農業生產中產生的象稻稈、油菜稈、玉米稈等秸稈在缺氧狀態下通過熱化學反應，將秸稈中的碳轉化成可燃?xì)怏w的過程。產出的可燃?xì)怏w可供民用炊事、取暖、農產品烘干、發電等使用。秸稈氣化是在氣化爐內完成的。秸稈燃料經過預處理后利用輸料皮帶送至氣化爐底部爐排上進行燃燒，氣化后產生的高溫?zé)煔庖来谓?jīng)過旋風分離器、裂解器、蒸汽過熱器、省煤器、氣體清洗裝置(機械除塵和濕式除塵，機械除塵采用旋風分離器，濕式除塵由噴射洗滌器和洗滌塔組成）后，燃?xì)鉁囟韧瑫r(shí)也得到了降低，然后由羅茨風機送入儲氣罐，儲氣罐通往燃?xì)鈨?nèi)燃機組，燃?xì)庠谌細鈨?nèi)燃機組做功發電。

　　2秸稈氣化系統的安全預評價

　　對于一個系統作安全預評價，采用預先危險性分析方法，因?yàn)樵摲椒▽?duì)危險性等級進行劃分。定量分析的方法根據系統的特性，對可能發生爆炸的儲氣罐進行道化學分析。

　　2.1秸稈氣化系統單元預先危險性分析

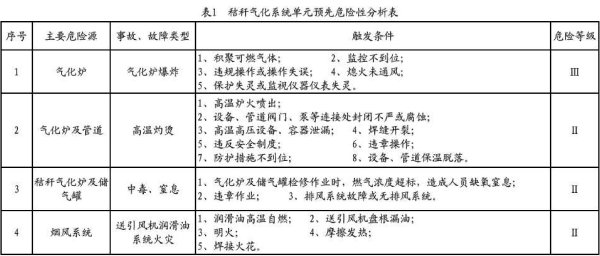

　　秸稈氣化系統單元預先危險性分析見表1[2]。

　　從表中可以看出氣化爐爆炸的事故等級最高，根據事故的觸發條件需要采取以下措施。

　　1）加強氣化爐的監控，保證氣體輸出通暢，防止積聚大量氣體。

　　2)定期檢查氣化爐各項儀表，一旦發現問題，及時處理。

　　3)工作人員須穿戴防護用品，嚴格按照操作規程進行作業。

　　2.2儲氣罐道化學火災、爆炸指數法分析

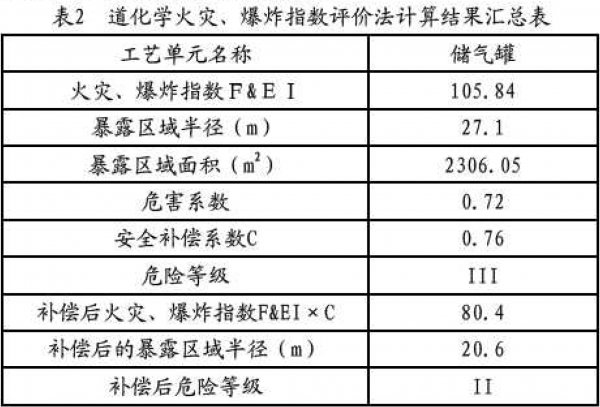

　　儲氣罐中主要成分是甲烷，選取本工程秸稈氣化系統單元儲氣罐作為具體評價對象，采用道化學（DOW)火災、爆炸指數法（第七版）[3]進行分析，得到一般工藝危險系數F1為1.50，特殊工藝危險系數F2為3.36，單元危險系數F3為F1與F2的乘積5.04，火災爆炸指數F&EI=F3×MF=105.84,安全設施補償系數為0.76，計算結果匯總列表2。

　　根據火災爆炸指數分析得知：

　　1）經以上計算可知，未經安全措施補償時，儲氣罐的危險等級達到了危險級(Ⅲ級)，未經補償?shù)谋┞秴^(qū)域半徑為27.1m。

　　2）經過安全措施補償后，暴露區域半徑為20.6m，儲氣罐的火災爆炸指數為臨界級(Ⅱ級)，說明裝置的火災爆炸危險可以通過安全補償措施得以降低，雖然周圍無重要建（構）筑物，但是仍能波及到廠內道路及場外，有可能對周圍人員及過往車輛等造成傷害和損壞。

　　3）計算表明儲氣罐為應該重點控制的危險單元。應加強儲氣罐的實時監控，保證儲氣罐內壓力處于安全狀態；儲氣罐周圍嚴禁煙火，防止因氣體泄漏遇火源發生火災、爆炸：為防止儲氣罐一旦發生爆炸波及到廠外，傷及無辜，在儲氣罐周圍的墻體應為防爆墻。

　　3結論

　　通過對秸稈氣化系統的預先危險性分析和對儲氣罐的道化學分析，有針對性地提出了預防措施，使秸稈氣化系統基本處于安全穩定的運行狀態。由于秸稈氣化發電在中國屬于新興的能源發電，在許多方面還處于不成熟的探索階段，比如無法測出儲氣罐內氣體的具體成分，依靠現有的技術，只能在原料輸送初始階段控制其成分。在這方面，還需要進一步的研究和探討。

　　參考文獻

　　[1]2006年中國生物能源行業研究咨詢報告。

　　[2]湖北安源安全環?？萍加邢薰揪幹?，湖北沙洋力人再生能源有限公司15MW生物質發電工程安全預評價報告。

　　[3]蔣軍成，郭報龍，工業裝置安全衛生預評價方法，化學工業出版社，2004.
