陳勝杰，高翔，袁戎宇
（廣東怡和科潔科技有限公司，廣州佛山528000）
摘要：研究并改進了傳統的分段水解與發酵工藝（SHF）流程，提高了發酵液中乙醇質量濃度。通過5次快速循環，提高了工藝過程中的酶解和發酵效率；新工藝發酵液中乙醇質量濃度最高達到26.4g/L（主循環中的循環1），主循環的平均乙醇質量濃度達到25.3g/L，比原工藝的19.6g/L分別提高了34.7%和29.1%；酶解時間120h，比原工藝縮短了28.7%；發酵時間150h，比原工藝縮短了10.7%；每千克玉米秸稈的纖維素酶和木聚糖酶添加量分別為101mL和123mL，比原工藝分別降低了36.9%和29.7%，酵母菌的使用量為27mL，比原工藝降低了40%。新工藝有效提升了酶解和發酵效率，對后續研究具有借鑒意義。
纖維素乙醇被視為新世紀極有潛力代替化石燃料的可再生能源之一，同時也是許多其他產品原料的理想替代品[1]。但其規模化生產仍存在諸多問題，例如預處理過程產生的抑制物對后續酶解及發酵的負面影響是其中比較棘手的一環[2]。玉米渾身是寶，果實可以作為糧食儲備?釀酒原料，秸稈和玉米芯可以作為纖維質原料生產乙醇，玉米漿是廉價的工業發酵碳源[3]。目前，秸稈木質纖維素乙醇發酵的工藝繁多，SHF工藝（即分段水解與發酵法，Subsection hydrolysis and fermentation process ）是比較常見的一種工藝，其將水解糖化和發酵分開進行，發酵初期的葡萄糖質量濃度較高，對發酵產生抑制，而且發酵過程中后糖化產生的葡萄糖對水解酶具有部分抑制作用，使其活性降低，造成后糖化作用較弱，間接導致發酵時間的延長[4]，因此發酵速度較慢。通常SHF工藝的水解和發酵階段效率較低，不能滿足量產要求[5]。
筆者主要以實驗室原有的SHF工藝為基礎，改善其水解發酵過程，將水解發酵過程從單一循環，拆分成5個主循環，同時引入支路循環，對主循環酶水解不徹底的不溶物進行二次深度水解和發酵。在木質纖維素生物煉制燃料乙醇的工藝中，酶通常比較昂貴，支出較大，本改進工藝將對水解酶和釀酒酵母菌進行循環利用，提高原料的使用率，降低水解酶的投入量。研究對后續的纖維素乙醇規模化生產提供一定的借鑒意義。
1材料與方法
1.1材料
YPD種子培養基[6]：蛋白胨20.0g/L，酵母粉10.0g/L，葡萄糖20.0g/L，pH6.5~6.8，121℃，20min高壓蒸汽滅菌；葡萄糖單獨滅菌，115℃?15min高壓蒸汽滅菌，無菌條件下加入。
發酵培養基：蛋白胨7.5g/L，酵母粉5.0g/L，葡萄糖10.0g/L，pH6.5~6.8，121℃?20min高壓蒸汽滅菌；葡萄糖單獨滅菌，115℃?15min高壓蒸汽滅菌，無菌條件下加入。
種子和發酵培養基所需成分均購自國藥集團，分析純；玉米秸稈，購自山東聊城；纖維素酶和木聚糖酶，購自山東蔚藍青島；釀酒酵母購自安琪酵母；其他常用試劑均購自市售，化學純。
1.2試驗方法
1.2.1玉米秸稈預處理方法
采用高溫稀酸預處理方法，玉米秸稈干重占比為10%，即100g干秸稈加900g質量分?jǐn)?shù)為1%的H2SO4溶液，150℃?0.2MPa預處理30min，得到預處理秸稈混合物，共計1000g。實驗以處理1000g預處理玉米秸稈混合物（即100g干玉米秸稈）為標準，分別對傳統SHF工藝和改進后的SHF工藝進行對比研究。
1.2.2傳統的分步水解發酵工藝（SHF）

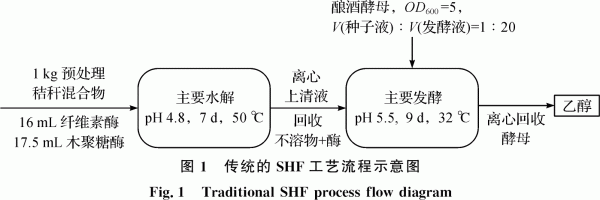

溫度為50℃，pH為4.8，攪拌轉速120r/min，采用液體纖維素酶和木聚糖酶進行酶解，其酶活分別為8500U/mL和80000U/mL，投放量分別為160mL/kg玉米秸稈干物料和175mL/kg玉米秸稈干物料，持續時間為7d；之后將上清液轉移至發酵罐中，調整pH至5.5，溫度下降至32℃，加入釀酒酵母發酵菌液，接種量為V（種子液）∶V（發酵液）=1∶20，初始OD600為5，開啟發酵階段[7]，持續時間為7d。具體工藝流程如圖1所示。
1.2.3改進工藝

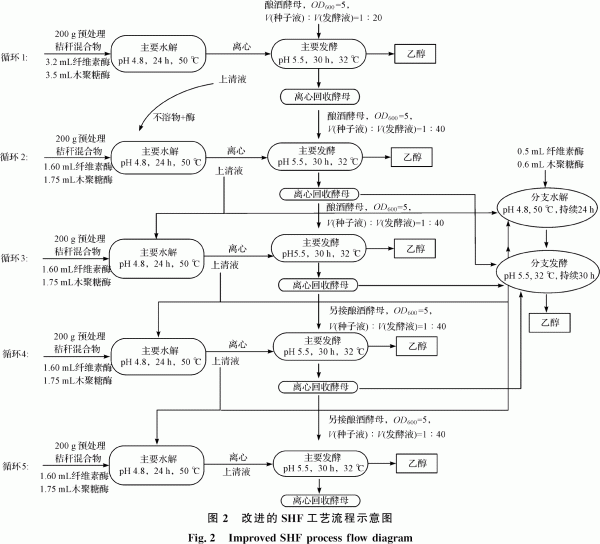

將SHF工藝過程優化為5個循環，對水解酶和釀酒酵母進行循環利用，并在后3次循環中分出支路水解G發酵體系，對上一循環中的水解不溶物進行深度二次水解，并循環利用上一循環的部分釀酒酵母進行發酵，得到乙醇。工藝為50℃?pH4.8?120r/min酶水解處理24h，5000r/min離心10min，轉移上清液至發酵罐，pH調節至5.5，溫度降至32℃，釀酒酵母接種量為V（種子液）∶V（發酵液）=1∶20，初始OD600為5，150r/min處理30h，其工藝流程如圖2所示。圖2中，每次循環開始，在水解步驟中添加相同質量的新鮮玉米秸預處理混合物，第2~5次循環中水解酶的添加量為第1次的50%。第2~4次循環中離心得到的酶水解不溶物-酶，分出25%轉移到支路水解瓶中，其他條件同第一次循環，但對應酶添加量為第一次循環的15%~17%，發酵結束后離心回收酵母細胞，分出20%轉移到支路發酵瓶中，對支路酶水解液發酵。第5次循環結束后工藝終止。為了保證發酵效率的穩定，從第2次循環開始，在利用回收酵母發酵的基礎上，均額外加入新鮮酵母（接種量為V（種子液）∶V（發酵液）=1∶40）[8]。主循環和支路循環的水解瓶和發酵瓶均在1.5L的三角搖瓶中進行。
1.3檢測方法
1）葡萄糖質量濃度檢測采用SBA-40E生物傳感儀檢測[9]。
2）以下成分均用高效液相色譜法進行，且均采用外標法和峰面積積分法測定：乙醇檢測條件為Biorad Aminex HPX-87H色譜柱，柱溫50℃，流動相5mmol/LH2SO4，流速0.6mL/min，RID檢測器（35℃）[10]；木糖的檢測條件為Biorad Aminex HPX-87H色譜柱，柱溫55℃，流動相5mmol/L H2SO4，流速0.6mL/min，RID檢測器（35℃）[11]。
1.4產率計算方法
5次循環后，將每次循環得到的發酵上清液進行混合，集中檢測乙醇質量濃度Ethmax（單位為g/L）。
2實驗結果與討論
2.1玉米秸稈成分分析
對原料玉米秸稈進行成分分析，結果如表1所示。
由表1可知：本研究采用的玉米秸稈中的葡聚糖和木聚糖含量較高，經過稀酸高溫預處理，其釋放率均在90%以上，預處理效果較好[13]。
2.2主循環發酵糖質量濃度和乙醇測定

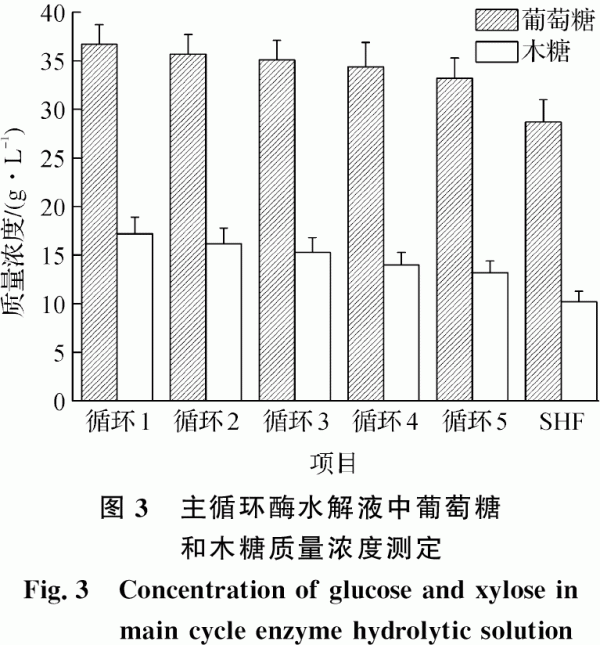

主循環的酶水解液中葡萄糖和木糖質量分?jǐn)?shù)如圖3所示。
由圖3可知：5次循環的葡萄糖質量濃度均高于原工藝的葡萄糖質量濃度，最高為循環1，達36.2g/L，之后隨著循環次數的增加輕微下降；木糖質量濃度也表現出了相似的趨勢，循環1的為最高，達17.2g/L，之后隨著循環次數的增加輕微下降。

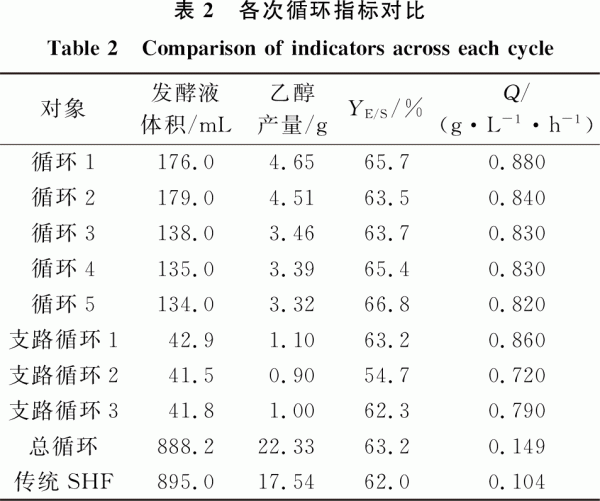

筆者著重分析了主循環中的水解和發酵過程中糖的質量濃度以及乙醇產量，支路循環的具體數值如表2所示。在乙醇平均得率Q的計算中，主路與支路循環按每個循環的實際發生時間，即30h計算，總循環按150h計算，傳統SHF按168h計算。
由表2可知：5次主循環的乙醇產量?糖醇轉化率以及乙醇平均收率均比較平穩且高，數值波動較小，支路循環也保持了相同的趨勢，整體的循環和傳統SHF相比具有明顯優勢。

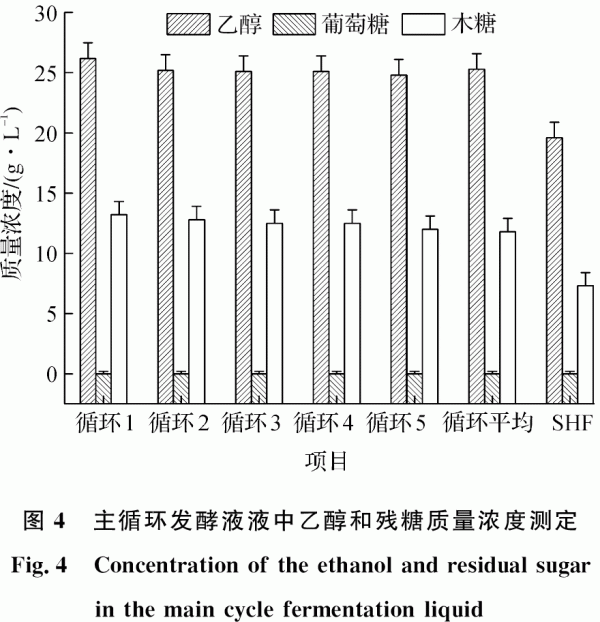

主循環發酵液中的乙醇質量濃度也表現出類似酶水解的趨勢，如圖4所示。最高乙醇質量濃度出現在循環1階段，達26.4g/L，之后隨著循環數的增加輕微下降，5次主循環的平均乙醇質量濃度為25.3g/L，比原工藝的19.6g/L分別提高了34.7%和29.1%。殘?zhí)欠矫妫?次主循環發酵液中的葡萄糖基本消耗完，木糖消耗量較低，均在25%以下。
2.3工藝參數對比

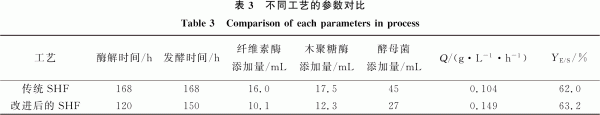

筆者工藝與傳統工藝的各參數對比如表3所示。支路酶水解-發酵因與主路發酵同時進行，故耗時并未計算在內，以主路耗時為準。支路每次循環加入少量水解酶，不加入新鮮酵母（具體流程見圖2），其中，纖維素酶酶活8500U/mL，木聚糖酶酶活80000U/mL；酵母菌起始OD600為5。
由表3可知：工藝改進后的各參數均較原工藝有了明顯提升。其中，酶解時間縮短了28.7%；發酵時間縮短了10.7%；纖維素酶添加量和木聚糖酶添加量分別降低了36.9%和29.7%；酵母菌加入量降低了40%；乙醇平均得率提高了43.3%；糖醇轉化率提高了1.94%。
2.4討論
筆者通過改進傳統SHF工藝，以期提高工藝過程的各項指標，為纖維素乙醇擴大生產提供理論依據。從對比結果看，5次主循環的酶水解效率基本平穩，保持較高的糖降解率，但隨著循環數增加而呈現輕微衰減趨勢。原因可能是隨著循環數的增加，重復利用的部分水解不溶物G酶中含有水解抑制物，如葡萄糖和乙酸等[14]。快速的酶水解可以有效避免中后期水解液中抑制物對酶的抑制，Jin等[10]研究發現，緩慢長時間的酶水解和發酵過程，將大大降低水解率和發酵糖醇轉化率，且在23h后抑制物的量會明顯增加，因此筆者將酶水解過程拆分成5個循環，每次酶水解時間均在24h以內。5次主循環的發酵過程中轉化效率也較為平穩，這得益于舊發酵液的及時排出和新鮮發酵液和菌種的及時引入，使整個循環的發酵過程穩定高效[15-16]。
在節約水解酶投入量方面，新工藝比原有工藝也有較大改進，新工藝中纖維素酶和木聚糖酶的添加量分別為10.1mL和12.3mL，比原工藝分別降低了36.9%和29.7%。通常水解酶的消耗是纖維素乙醇工藝中成本占比較大的一環[17]，因此新工藝明顯降低了水解酶帶來的成本壓力。
本研究也有一些不足之處需要在后續的實驗中改進，比如在引入支路循環的過程中轉移酶水解液和不溶物會造成損耗，并且引入的支路循環需要額外的酶水解瓶和發酵瓶，在擴大生產中，這種改進需要增加設備成本的投入。基于此，筆者會在后續研究中進一步優化相關工藝，篩選構建出能適應相對高溫的生產菌[18]，研究釀酒酵母同時利用葡萄糖和木糖的機理[19]，提高乙醇產量。
3結論
筆者改進原有的SHF工藝，將其劃分為5個主循環，并引入3次支路循環，在同樣的秸稈處理量（100g）條件下，相對于原工藝，其各方面指標均有不同程度改善。其中，發酵液中乙醇質量濃度最高達到了26.4g/L（主循環1），主循環的平均乙醇質量濃度達到了25.3g/L，比原工藝的19.6g/L分別提高了34.7%和29.1%；酶解時間縮短到120h，比原工藝縮短了28.7%；發酵時間縮短到150h，比原工藝縮短了10.7%；纖維素酶和木聚糖酶添加量分別為10.1mL和12.3mL，比原工藝分別降低了36.9%和29.7%；酵母菌的使用量為27mL，比原工藝降低了40%。研究對纖維素乙醇的規模生產提供一定的借鑒作用。
 |
