于博

（中國華電集團電力建設技術經濟咨詢中心有限公司，北京100044）

　　摘要：目前供電煤耗在315g/（kW·h）的火力發電機組，碳排放量約880 CO₂g/（kW·h），與“十三五”對大型發電集團提出的550 CO₂g/（kW·h）還有很大差距。燃煤生物質氣化耦合發電技術讓控制碳排量成為了可能，就其應用前景、效益分析、風險控制等環節展開討論。

　　0引言

　　隨著我國能源結構調整步伐的加快，生物質發電技術得到了較快的發展。但生物質傳統的直燃發電面臨著較大的成本、環保等壓力，而燃煤生物質氣化耦合發電結合了燃煤和生物質的優勢，具有一定的推廣價值。本文通過分析燃煤生物質氣化耦合發電項目，對項目進行效益分析，并提出相關風險。

　　近年來，國家對環保的要求日趨嚴格，對污染物排放超標計時考核、對重大污染嚴重考核等。隨著國務院“十三五”控制溫室氣體排放工作方案的下發，CO₂（二氧化碳）排放量進入了人們的視野。目前供電煤耗在315g/（kW·h）的火力發電機組，碳排放量約880 CO₂g/（kW·h），這與“十三五”對大型發電集團提出的550CO₂g/（kW·h）要求還有很大差距。目前，火力發電廠大規模上CCS（Carbon Capture and Storage，碳捕捉和貯存）設備還不太現實。所謂燃煤生物氣化質耦合發電，即將生物質經氣化爐氣化后，將產生的氣體通過燃燒器直接與爐內煤質耦合燃燒。這種技術讓控制碳排量成為可能。

　　1燃煤生物質耦合發電前景分析

　　1.1國際發展情況

　　大型生物質耦合發電技術在歐洲各國得到了大力發展，主要得益于對CO₂排放指標的有效控制和政策補貼等，目前在歐洲大型燃煤電廠耦合生物質的主流發展方向是生物質與煤耦合燃燒。1993年，荷蘭率先對1MW燃煤鍋爐進行燃燒耦合試驗，耦合比例為5%～10%，耦合物質為廢舊木料、污泥、焦炭等，由于耦合試驗效果良好，燃煤生物質耦合技術得到的了廣泛應用。在確定燃煤生物質耦合的燃燒特性后，耦合燃燒比例逐漸從10%上升至35%，耦合物質也擴展到棕櫚仁、谷物殼等。目前歐洲已經有超過50個試驗，將煤和生物質耦合的比例升至40%。2015年，荷蘭建成了節能和CO₂深度減排示范電廠，1100MW超超臨界機組+生物質耦合+CCS的CO₂深度減排路線，生物質耦合比例30%，機組發電效率＞47%。與荷蘭相比，芬蘭則建成了全球最大的循環流化床鍋爐——550MW，煤、煤泥、木材、森林廢棄物等生物質在循環流化床鍋爐實現了任意比例耦合，甚至全部采用生物質。作為目前生物質耦合技術使用最多的國家，英國目前生物質耦合裝機容量達到25336MW。

　　1.2國內申報項目情況

　　2005年，歐美碳交易排放體系正式確立，如今這一體系下運行的歐洲電廠多達10000多個，在歐洲，各工廠、航空公司開展了多項CO₂深度減排工作。2017年，我國有7個碳排放交易市場正式投運，并正式印發了《全國碳排放交易市場建設方案》。2030年，全球碳排放交易量將達到峰值，根據我國《能源生產與消費革命戰略》要求，非化石燃料發電達到全部發電量的50%。2017年，我國生物質發電裝機1500萬kW，全年生物質發電量794億kW，同比增長22.7%，全年利用小時數達5000余小時。

　　國家對農林生物質執行標桿電價0.75元/（kW·h）。我國每年分布在各處的生物質資源儲量，相當于5億t標煤，如這些生物質的50%能有效用于發電，那么全年生物質發電量為7000億kW，2017年的全年發電量僅完成了10%，說明生物質發電還有很大的發展空間。2020年，我國煤電裝機容量將達到11億kW，如果其中有30%與煤電進行耦合，則燃煤生物質耦合容量將達到3.3億kW，按生物質耦合10%折算，生物質耦合的裝機將增加3300萬kW。

　　2017年，國家能源局下發的《關于開發燃煤生物質耦合技改試點工作的通知》，各大央企、國企、民營企業均踴躍報名。我國目前有國電荊門電廠、華電十里泉電廠等已開展了生物質耦合發電技術。目前在申報燃煤生物質耦合發電項目中，央企申報積極性最高，達到120多個，約占本次申報電廠的70%。總體申報情況，前5名依次為：東北三省合計申報30個，江蘇省19個，河南省17個，廣東省12個，湖南省11個。參評項目中，農林生物質耦合79個，污泥耦合42個，垃圾耦合4個。而農林生物質耦合中，氣化耦合69個，直燃耦合8個，蒸汽耦合2個。

　　1.3技術路線分析

　　燃煤耦合污泥、垃圾發電：污泥需要配備圓盤干化機，污泥系統需要配備除臭等環保設備；耦合垃圾發電則需要設置單獨的垃圾焚燒爐，并采用蒸汽＋煙氣側雙鏈耦合技術，煙氣側還需要配置消除二噁英等環保裝置。

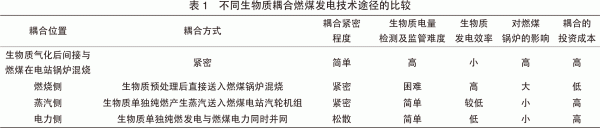

　　按耦合形式，燃煤生物質耦合發電可分為蒸汽側耦合、燃燒側耦合兩類，燃燒側耦合技術是目前生物質耦合發電的主流。燃燒側耦合技術又分直燃耦合、氣化耦合兩大類。

　　2燃煤生物質氣化耦合發電項目效益分析

　　2.1技術簡介

　　生物質氣化一般分為固定床和反應床2種形式，固定床以水和空氣作為氣化劑，反應床以反應劑通過床層反應，在靜止常壓壓產生氣體。生物質氣化耦合發電技術特點：①氣化效率高，滿足商用要求；②原料適應性廣，幾乎適用于所有的木質燃料、谷類外殼等；③運行方式簡單、靈活；④發電效率高；⑤可實現生物質灰渣綜合利用；⑥環保性能優良。

　　2.2項目效益分析

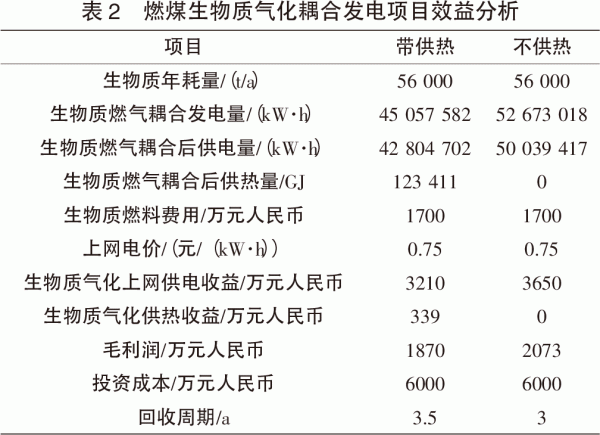

　　以一臺8t/h氣化爐與350MW超臨界熱電聯產機組耦合為例（表2）。

　　從表2可以發現，燃煤生物質氣化耦合發電一般3a即可收回成本。所以，一般熱電廠可采用抽氣供熱方式，火電廠可選擇性選取氣化爐供熱。

　　3燃煤生物質氣化耦合發電項目風險分析

　　3.1政策風險

　　目前國家尚未出臺明確的燃煤生物質氣化耦合發電項目電量補貼、電價補貼，在可再生資源配額上也無明確數據，綠色電力證書交易、碳排放交易等還處于起步階段，燃煤生物質耦合發電盡管已形成未來業內共識，但是不能一蹴而就，只能小批量推進。

　　3.2技術風險

　　生物質氣化耦合在煤粉爐和循環流化床鍋爐均可：氣化爐產生的可燃氣可作為鍋爐的燃料燃燒，對鍋爐影響較小，但氣化腐蝕、積灰、焦油等問題突出，并且不同設計單位的氣化爐型也有所不同，需要電廠深入了解后再作選擇；而循環流化床鍋爐適合采用生物質直燃耦合的方式，需要解決正壓給料的問題。

　　3.3燃料風險

　　通過調研幾家生物質電廠，發現一個共性問題：生物質燃料供不應求，很多生物質電廠因“缺糧”處于停發狀態。分析原因：①生物質電廠和燃料廠家因燃料費用結算問題，導致生物質燃料供應中斷；②生物質燃料分布范圍廣，從燃料收集、破碎、成型、運輸、結算整個環節，目前國內還未形成有效的產業鏈來優化生物質燃料的收集成本，生物質燃料供應問題已成為限制目前生物質發電廠發展的主要瓶頸。隨著燃煤生物質耦合發電示范項目的推進，生物質燃料供應問題會愈發突出。如果這個問題得不到有效解決，發展燃煤生物質耦合發電就無從談起。

　　3.4運營風險

　　現在生物質計量尚未有定論，國家也沒有具體政策，目前氣化是認可的計量方式。如果采用直燃技術，需要提前與政府部門溝通，采用政府認可的計量方式才能享受補貼。目前已知的只有可數的幾個生物質耦合電廠得到了政策補貼，生物質氣化耦合發電運營亟待國家出臺相應的電量計量、CO₂排放計量、相關行業技術規范完善、全流程規范管控、監管機制建立等。另外，生物質氣作為低熱值燃氣，主要成分為CO（一氧化碳），防火防爆問題突出，需要重點關注。
