張攀，徐永福

(上海交通大學船舶海洋與建筑工程學院，上海200240)

　　摘要：生物質垃圾爐渣是一種典型的顆粒狀材料，可以代替骨料作為路基墊層材料。為了研究干密度對爐渣力學特性的影響規律，對干密度為0.9，1.0，1.1g／cm³。的爐渣試樣進行三軸固結排水剪切試驗。試驗結果表明：爐渣力學特性與應力狀態和干密度密切相關；松散爐渣的應力.應變曲線呈現硬化特性，緊密爐渣的應力-應變曲線軟化特征明顯；爐渣的初始彈性模量、黏聚力、內摩擦角均隨著干密度的提高而增大。

　　隨著經濟的發展，城市垃圾日益增多。其主要處理方式為填埋、焚燒、堆肥等。由于成本、技術等原因，中國仍然主要采用焚燒方式。該方法需重點考慮對環境的影響，盡量實現廢物再利用。固體垃圾焚燒的主要產物為粉煤灰和爐渣。粉煤灰已被廣泛應用于混凝土和煤礦充填，爐渣可作為工業陶瓷中的催化燒結劑，在土木工程中可替代骨料作為路基填筑材料。

　　國內外對于爐渣的研究取得了較多的成果。XIE等[1]分析了爐渣的物理化學特性，評估了其作為路基材料的可行性。LE等[2]通過三軸固結排水試驗測定了爐渣的黏聚力、內摩擦角、變形模量等基本力學參數。馮興波等[3]對城市垃圾爐渣進行了無側限抗壓強度試驗，分析了不同干密度試樣在不同齡期下的強度特性。徐永福[4]通過三軸試驗研究了生活垃圾爐渣在飽和狀態下的強度特性，并提出可以通過大、小主應力之間的關系確定爐渣的抗剪強度參數。宋丹青等[5]研究了含水率對生活垃圾爐渣強度的影響，發現爐渣在最優含水率附近具有最大抗剪強度。張遠博等[6]采用離散元軟件PFC3D對垃圾爐渣的力學性質進行了模擬，分析了其應力一應變關系，探討了邊界剛度對剪切強度參數和壓縮模量的影響，為爐渣的研究提供了一種新思路。

　　目前針對爐渣力學性能方面的研究多側重于原材料、顆粒級配、應力狀態等因素對其強度與變形特性的影響。而實際上粗粒料的力學響應不僅取決于應力狀態，還與密實程度有關，因此本文主要分析干密度對爐渣強度及變形特性的影響。

　　1試驗方案

　　1.1試驗材料

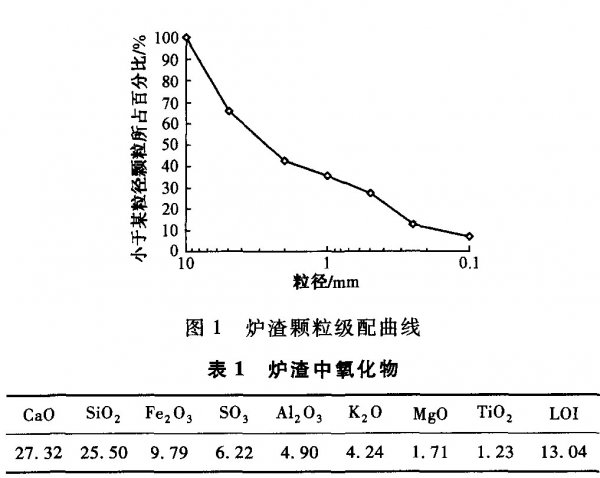

　　試驗用爐渣取自江蘇省南通市垃圾焚燒廠，原狀爐渣呈灰色顆粒狀，形狀各異，通過篩分試驗，得到如圖1所示的顆粒級配曲線。粒徑大于1mm的粗粒約占60％，不均勻系數為21，級配良好。爐渣礦物成分主要為石英、石膏、方解石、微斜長石以及磁鐵礦，其中石英含量46％。爐渣中主要氧化物為CaO，SiO₂，F(xiàn)e₂O₃，SO₃，含量高達70％，見表1。

　　1.2試驗方法

　　將粒徑小于2mm的爐渣加水拌合至含水率為22％，塑料袋密封12h。根據不同干密度稱取相應質量的爐渣，在試樣模中分5層擊實，試樣高度80mm，直徑39.2mm。文獻[2]提出爐渣三軸試驗剪切速率最好控制在0.009～0.144mm／min，本試驗剪切速率控制在0.055mm／min。本文在3種干密度(0.9，1.0，1.1g／cm³)下開展三軸固結排水試驗，每一種干密度下進行3組試驗，圍壓分別為50，100，200kPa。

　　2試驗結果與分析

　　2.1應力-應變關系

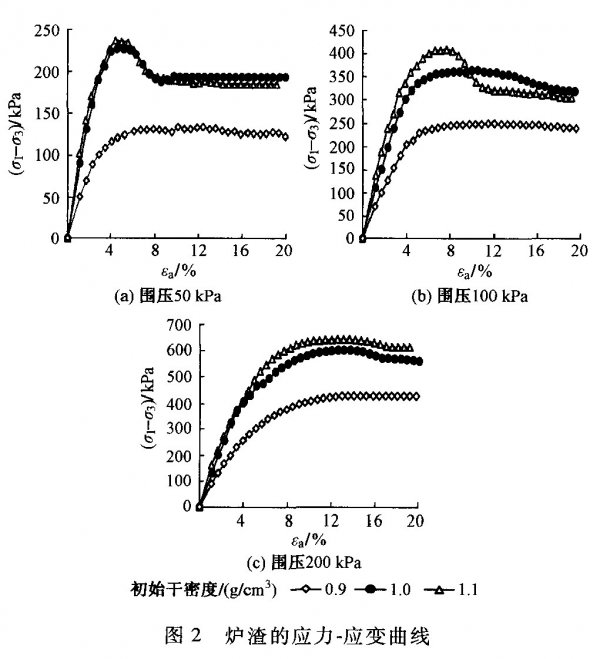

　　參考臨界狀態土力學，三軸試驗中當應變超過20％時，試樣的應力分布已經不均勻，應力一應變曲線關系出現失真，因此本文取爐渣應變20％段進行分析。爐渣的應力一應變曲線見圖2。圖中縱坐標為大、小主應力差σ1-σ3，橫坐標為豎向應變εa。在低圍壓(50，100kPa)下爐渣應力一應變曲線大多呈應變軟化型，有明顯的峰值強度，而在高圍壓下(200kPa)應力.應變曲線呈硬化型。松散爐渣應力.應變曲線呈現硬化特性，緊密爐渣應力-應變曲線軟化特征明顯。爐渣應力一應變曲線特性由圍壓和干密度共同決定，緊密爐渣在高圍壓下也可能出現應變硬化。

　　2.2峰值強度

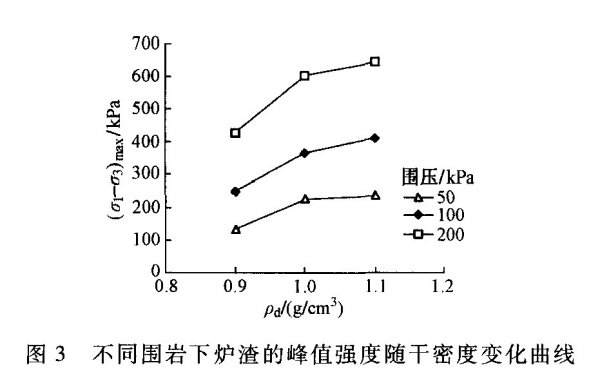

　　不同圍巖下爐渣的峰值強度(σ1-σ3)max隨干密度ρd變化曲線見圖3。可見：隨著干密度的增加，峰值強度也隨之增大，但其增長幅度明顯減小。在低圍壓下峰值強度相對較小，且其增長幅度明顯比高圍壓時低。如圍壓200kPa時干密度由0.9g／cm³增加到1.0g／cm³，峰值強度增加了176kPa，而圍壓50kPa時僅增加了76kPa。這主要是因?yàn)橄嗤瑖鷫合赂擅芏仍酱箢w粒之間孔隙越小，排列越緊密，嵌入咬合作用越明顯，在剪切變形過程中能承受較大的應力，峰值強度高；初始干密度一定時，圍壓越大試樣壓縮變形越大，相對密實度提高導致強度明顯增大。因此，爐渣的峰值強度不僅與圍壓有關，還與干密度緊密相關。

　　2.3初始彈性模量

　　不同圍壓下爐渣的初始彈性模量E1隨干密度ρd變化曲線見圖4。可見：初始彈性模量隨著干密度的增大而增大，如圍壓50kPa、干密度由0.9g／cm³增至1.0g／cm³時，初始彈性模量從62kPa增至114kPa，增幅84％。同時，圍壓越大初始彈性模量亦越大，但其影響遠小于干密度，如干密度為0.9g／cm³，圍壓從50kPa提高到100kPa時，初始彈性模量從62kPa提高到74kPa，增幅僅19％。這主要是因?yàn)楦擅芏仍酱箢w粒排列越緊密，剪切過程中豎向能承受較大荷載，而圍壓對于初始彈性模量的作用未充分發揮出來，干密度起主要作用。在相同荷載作用下初始彈性模量越大變形越小，因此采用爐渣填筑路基時可以提高干密度，增大初始彈性模量，從而減小路基變形。

　　2.4抗剪強度

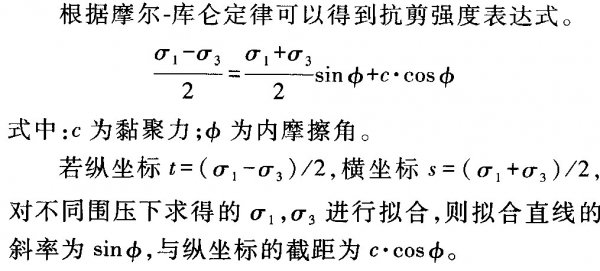

　　根據摩爾-庫侖定律可以得到抗剪強度表達式。

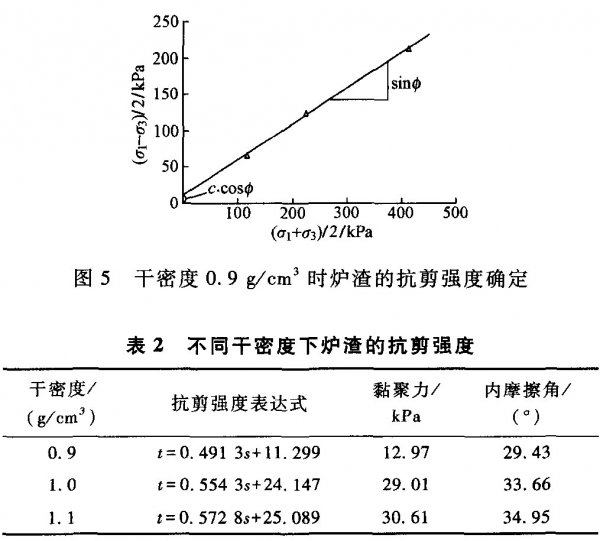

　　干密度為0.9g／cm³時爐渣的抗剪強度可由圖5確定。同樣方法可求得其他2種干密度下爐渣的抗剪強度，結果見表2。可見：隨著干密度的增加，黏聚力和內摩擦角均增大。這是因?yàn)闋t渣干密度越大孔隙比越小，固體顆粒之間的膠結咬合作用越強，致使黏聚力和內摩擦角提高。

　　3結論

　　本文對不同干密度的爐渣進行了三軸固結排水試驗，得到如下結論：

　　1)生活垃圾爐渣的力學特性不僅與其應力狀態有關，還與干密度密切相關。

　　2)松散爐渣應力-應變曲線呈現硬化特性，緊密爐渣應力-應變曲線軟化特征明顯。

　　3)初始彈性模量隨著干密度的提高而增大，用爐渣路基填筑時可以適當提高干密度以減小變形。

　　4)隨著干密度的增大，爐渣的黏聚力和內摩擦角也有所提高，但變化幅度較小。
