劉新泰¹，高雨航²，李震²，劉彭²

(1.包頭鐵道職業技術學院機械工程系，內蒙古包頭，014010；2.內蒙古科技大學機械工程學院，內蒙古包頭，014010)

　　摘要：在大量的農林業加工剩余物中，不同種類原料粉碎后的形狀不同，其壓縮成型特性有很大差異。以鋸末、樹葉和灌木細小枝條為原料，在同一模具下進行單模孔單向受壓的離散元模擬，分析不同種類原料的成型質量和能耗。模擬結果表明：擠壓成型后，鋸末的接觸數量達到8327，高于其他兩種原料。鋸末顆粒的最大變形率為55%，灌木細小枝條為52%，樹葉為49%。成型后鋸末的孔隙率為19.03%，灌木細小枝條為24.72%，樹葉為32.19%。根據變形率和孔隙率，得出鋸末的成型質量最好，樹葉的成型質量最差。這一結論與燃料的成型密度結果相對應。整個致密成型過程鋸末、灌木細小枝條和樹葉消耗的能量分別為30.84J、19.76J、15.12J。模擬結果可以為生物質致密成型技術的發展提供理論依據。

　　0引言

　　隨著能源危機和化石燃料對環境污染的加劇，世界各國不斷地研究和探索新能源。在這些新能源中，生物質能是一種清潔綠色無污染的可再生能源[1-2]，發展利用生物質能源已成為解決全球能源問題和改善生態環境不可或缺的重要途徑。

　　近年來，國內外學者針對生物質致密成型技術進行大量研究，取得一些研究成果。霍麗麗等[3]對玉米秸桿和木屑顆粒燃料橫截面的微觀形貌進行觀察，結果表明，生物質顆粒燃料的微觀成型機理為分層間斷性壓縮，分為中心層、過渡層和表層三部分。Kaliyanw[4]利用顯微鏡觀察不同方式壓制出的玉米秸稈顆粒和柳枝稷顆粒，發現顆粒間的結合方式主要是固體橋接。楊華等[5]利用木屑、竹屑及玉米秸桿等生物質原料進行壓縮試驗，結果表明，原料纖維形態和原料特性對成型燃料的抗跌碎性、抗?jié)B水性及吸濕性均有重要影響。上述研究更多側重于成型燃料的微觀黏結機制及不同種類原料成型后的成型效果，而不同種類原料粉碎后的幾何形狀不同，其對成型品質及能耗有一定影響，上述文獻對這方面研究較少。

　　生物質原料的細胞構造和排列方式等決定其力學性質多表現為各向異性[6]，致密成型前呈離散狀態，用連續體力學分析方法很難確切研究，而離散元方法可以實現顆粒物料細觀力學特性的數值模擬，彌補連續固體力學方法在處理散粒體方面的缺陷，因此，采用離散元方法更接近實際。不同種類原料粉碎后的形狀不盡相同，壓縮成型特性有很大差異，不但影響成型質量，而且影響成型機的產量及動力消耗。本文以鋸末、樹葉和灌木細小枝條為研究對象，采用離散單元法，利用計算機模擬其致密成型過程，分析不同種類原料顆粒燃料的成型質量及能耗，為生物質固化成型技術的發展提供理論依據。

　　1理論基礎

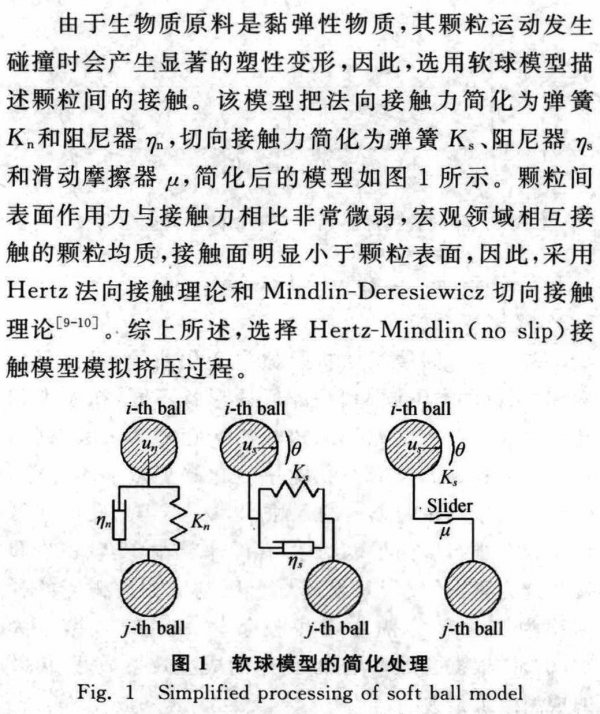

　　離散單元法（Discreat Element Method，DEM)是由Cundall于1971年基于分子動力學原理提出的一種顆粒離散體物料分析方法[7]。離散元球形顆粒接觸理論的計算過程較為繁瑣，在不產生顯著誤差的條件下，有必要予以簡化處理，目前常用的有軟球模型和硬球模型。硬球模型忽略了顆粒的表面變形，主要應用于低濃度顆粒間快速碰撞運動時的數值模擬。而軟球模型依據顆粒間法向重疊量和切向位移計算接觸力，并不斷更新顆粒的位置，計算強度較小，適合于工程問題的數值計算[8]。

　　2離散元仿真

　　2.1離散元模型

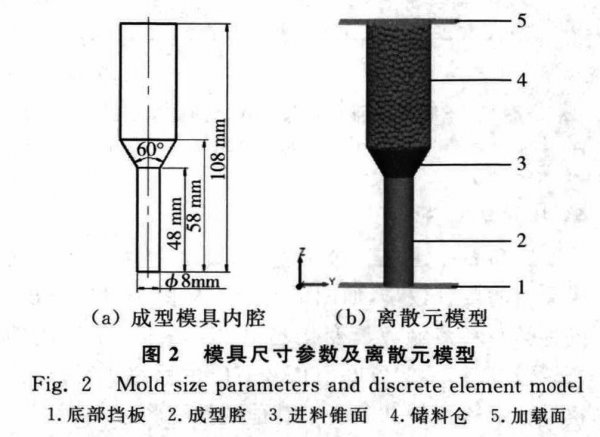

　　成型模具的尺寸參數如圖2(a)所示。根據圖2(a)中壁面的尺寸參數和約束條件創建的離散元模型如圖2(b)所示，模型主要由加載面、儲料倉、進料錐面、成型腔和底部擋板等五部分組成。

　　為促使生物質原料更容易進人成型腔內，成型模具的進料口處應有一定的錐度，而錐度的大小與錐面的受力有關。當模具錐角為60°時，進料錐面所受應力較小[11]，因此，選用60°錐角的模具來進行建模，成型?？字睆絛=8mm，模具的長徑比經過研究文獻[12]選為6:1，即成型腔長度為48mm。

　　2.2顆粒模型及材料和接觸參數

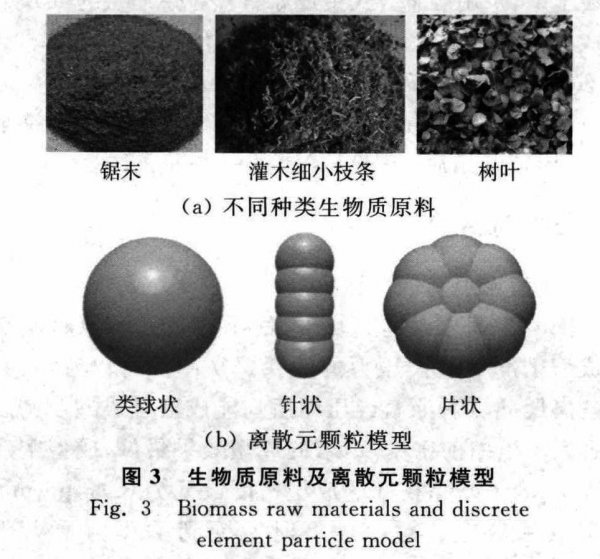

　　在大量的農林業加工剩余物中，不同種類原料粉碎后的形狀不同，其壓縮成型特性有很大差異，有的植物體粉碎以后容易壓縮成型，有的就比較困難。樹葉等自然形態下為片狀，粉碎后也多為片狀，常溫時容易壓縮；灌木細小枝條等粉碎后多為針狀，一般較難壓縮；鋸末等顆粒細小，多為類球狀顆粒，容易壓縮[13]，3種原料粉碎后的形態如圖3(a)所示。針對上述3種原料形狀，在EDEM的原型顆粒模型創建中利用多球面組合功能建立類球狀、針狀及片狀顆粒模型，如圖3(b)所示。

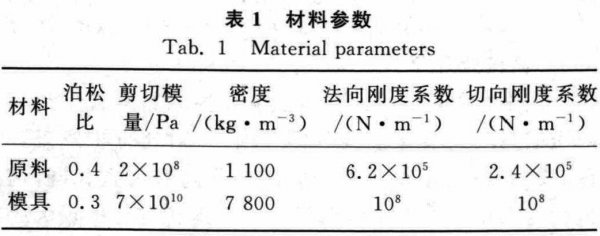

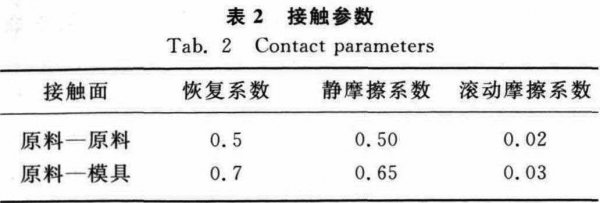

　　參照實際致密成型試驗，本次模擬用球形顆粒填充顆粒模型，顆粒模型粒度為1?2mm。不同種類原料其離散元參數有一定差別，但本研究主要是分析原料粉碎后不同幾何形狀對成型過程的影響，因此，選用同一參數來進行單因素分析，避免原料自身力學特性參數的影響。離散元仿真時，仿真參數主要是材料和接觸參數，材料參數是生物質原料和成型模具的物理特性參數，如表1所示[14]。接觸參數是生物質原料顆粒間和生物質原料顆粒與成型模具間的接觸參數，如表2所示[15]。

　　2.3顆粒工廠及工作參數設置

　　圖2(b)所建立的離散元模擬模型中，根據成型腔體積和顆粒粒度，顆粒工廠采用落雨法隨機生成的顆粒填滿成型腔內，相當于致密成型試驗中物料填充完成后進人待壓縮的初始狀態。加載面以固定速度向下運動，儲料倉內的顆粒從錐面慢慢被壓縮至成型腔內。底部加一擋板相當于做閉式壓縮試驗。

　　參照實際壓縮試驗，設置重力加速度為Z軸負方向，取9.81m/s²。在儲料倉內建立一個虛擬的圓柱形顆粒工廠，采用靜態方式生成原料顆粒總質量為5.6g，生成速率為1g/s。設置仿真時間步長為2×10^-6s，Rayleigh時間步長的21.89%。仿真總時間為50s，運動總位移為50mm，網格尺寸為3Rmin(最小顆粒半徑）。模擬開始后，每隔1s保存一次仿真數據。

　　3結果與討論

　　3.1成型密度與最大壓力

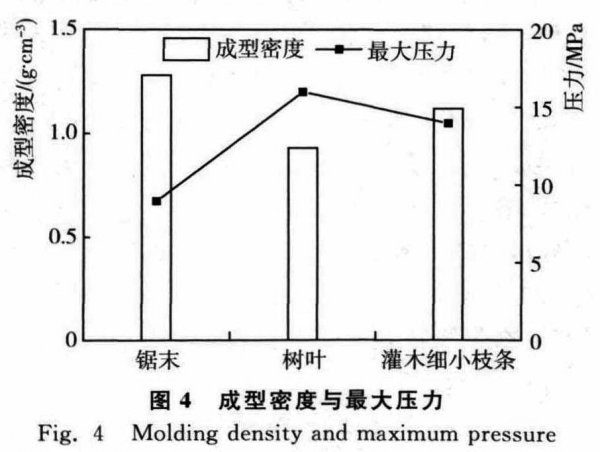

　　圖4為鋸末、樹葉和灌木細小枝條3種原料壓縮后成型密度與最大壓力的關系。從圖4可以看出，在同一模具下，3種原料經壓縮后均能成型且成型后密度都遠大于壓縮前密度，鋸末的成型效果最好，成型密度達到1.28g/cm³；樹葉的成型密度最低為0.93g/cm³，成型效果較差。樹葉成型時所受到的壓力最大為16MPa；銀末的壓力最小為9MPa。

　　3.2顆粒變形率

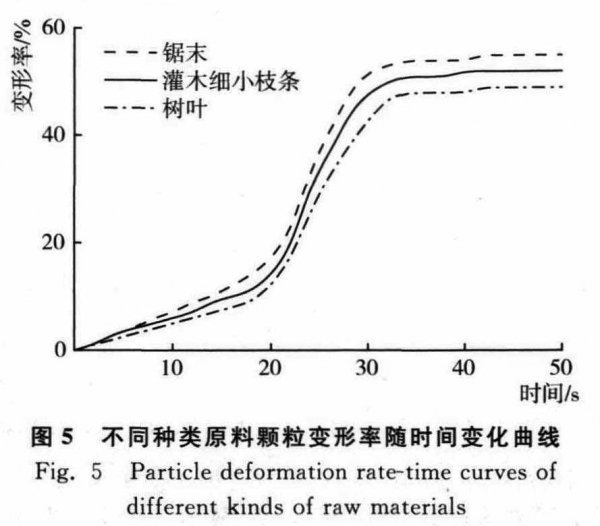

　　鋸末、樹葉和灌木細小枝條3種原料顆粒變形率隨壓縮時間的變化曲線如圖5所示，對比分析發現，3種原料對應的顆粒變形率曲線變化趨勢大致相同，但最大變形率卻存在一定差異。鋸末顆粒變形率最大為55%，灌木細小枝條次之為52%，樹葉最小為49%。根據顆粒的變形程度可知，鋸末的成型品質較好，樹葉的成型品質較差。

　　3.3孔隙率分析

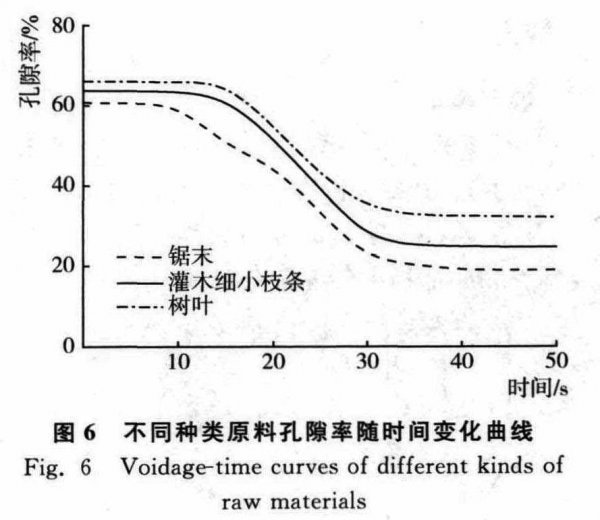

　　圖6為不同種類原料孔隙率變化曲線，對比分析發現，原料種類不同，其粉碎后的形狀不同，初始堆積孔隙率也存在一定差異。樹葉初始孔隙率最大，鋸末最小。原料種類改變對孔隙率變化趨勢影響不顯著，但擠壓成型后成型燃料的孔隙率大小不等?？紫堵士梢詮念w粒排布層面予以闡述，孔隙率越小，其顆粒排布接觸越為緊密，成型效果越好。壓制成型后樹葉的孔隙率為32.19%，灌木細小枝條為24.72%，鋸末為19.03%，根據孔隙率可知，鋸末的成型效果最好，樹葉的成型效果最差。

　　3.4接觸數量分析

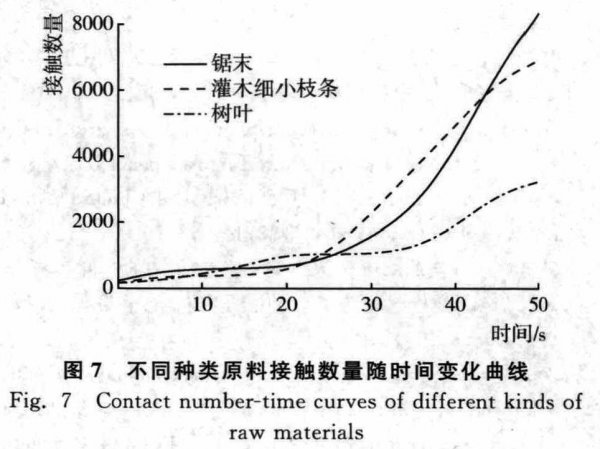

　　在成型腔內建立一個測量塊，計算測量塊內不同種類原料的接觸數量，如圖7所示。從圖中可以看出，不同種類原料接觸數量變化趨勢大致相同，壓縮前期增長緩慢，壓縮后期急劇增長。擠壓過程完成后，鋸末的接觸數量達到8327，高于其他兩種原料。

　　壓縮前期，顆粒間空隙較大，發生接觸的顆粒數量較少，壓縮后期，外載荷消除了顆粒間隙，顆粒間緊密接觸，接觸數量急劇增長。由于接觸數量代表了顆粒聚集程度，因此，鋸末顆粒的聚集程度最大，其成型燃料品質優于其他兩種原料，而灌木細小枝條成型塊的質量優于樹葉。

　　3.5能耗分析

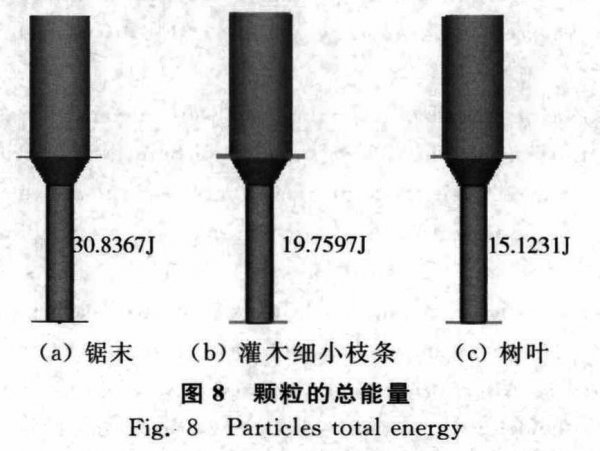

　　鋸末、樹葉和灌木細小枝條3種原料顆粒的總能量見圖8，圖8(a)?圖8(c)按順序分別對應于鋸末、灌木細小枝條和樹葉。從圖中可以看出，壓縮過程完成后，鋸末消耗的能量為30.84J，高于其他兩種原料，樹葉消耗的能量最低，為15.12J。因此，壓縮鋸末顆粒消耗的能量最多，灌木細小枝條次之，樹葉最小。

　　4結論

　　1)建立鋸末、樹葉和灌木細小枝條3種原料顆粒致密成型過程的離散元仿真模型，分析不同種類原料的成型質量和能耗，模擬得到不同種類原料壓縮過程中的最大壓力不同。

　　2)擠壓過程完成后，鋸末的接觸數量達到8327，高于其他兩種原料。成型后鋸末顆粒的變形率為55%、灌木細小枝條為52%、樹葉為49%，鋸末的孔隙率為19.03%、灌木細小枝條為24.72%、樹葉為32.19%。變形率和孔隙率代表了顆粒的黏結程度，根據顆粒變形率和孔隙率，得出鋸末成型效果最好，樹葉成型效果最差。這一結論與成型燃料的成型密度結果相對應。整個擠壓過程鋸末消耗的能量為30.84J、灌木細小枝條為19.76J、樹葉為15.12J。

　　3)對比分析3種原料成型燃料的成型品質和能耗，闡明生物質原料粉碎后的幾何形狀與壓縮成型的相關性，為生物質固化成型技術的發展提供借鑒。
