王娜娜^1，2，李萍¹，司慧¹，齊敬一¹

（1.北京林業大學工學院，北京100083；2.山東理工大學農業工程與食品科學學院，山東淄博255000）

　　摘要：設計制造了一套生物質熱裂解用雙倉式氣力輸送喂料裝置，研究流化氣速、噴動氣速、有效噴射距離（s=50mm、100mm、150mm、200mm）、輸料管內徑（d1=21mm、24mm、29mm）和生物質顆粒粒徑對進料率的影響。試驗結果表明，進料率隨著流化流速、噴動氣速、輸料管內徑、生物質顆粒粒徑的增大而增大。在有效噴射距離為100mm時，進料率最高。固氣比隨著流化氣或噴動氣速的增加先增加后降低，在流化氣和噴動氣的共同作用下，隨著氣體流速的增加固氣比一直在降低。為了描述進料率與噴動氣速、流化氣速、有效噴射距離、輸料管內徑以及生物質顆粒粒徑之間的關系，采用多元線性回歸分析，建立了多元線性回歸模型。開展了額外試驗驗證模型的準確性，結果表明試驗值和預測值誤差在±10.2%以內，表明所建立的模型可靠，可以利用該模型預測喂料器的進料率。

　　生物質能作為一種環境友好型可再生能源，已成為國內外可再生能源研究領域的熱點之一。生物質能轉化利用方法很多，其中生物質快速熱裂解技術是國際上公認的最具有發展?jié)摿Φ募夹g(shù)之一。在生物質熱裂解過程中，穩定連續進料是保證熱裂解順利進行的關鍵因素之一[1-2]。目前，熱裂解進料裝置主要有螺旋進料裝置[3-5]、氣力輸送進料裝置[6-9]、旋轉刮刀喂料裝置[10-11]等。其中，氣力輸送具有結構緊湊、操作方便、安全可靠等特點，廣泛應用于煤粉、糧食等流動性好的物料[12-16]。但是，由于生物質粉具有密度小、休止角大、流動性差等特點，導致生物質在氣力輸送過程中易發生搭橋、堵塞管路等問題[17]。為了提高物料的流動性，Wen等[18]最早把流化床引入到物料輸送領域，研究了玻璃珠和煤粉從流化床一側出口通過不同管徑水平管的流動特性。Massimilla等[19]設計了流化床進料器，研究石英砂、木屑、玻璃珠等從流化床側壁孔流出的特性，結果表明固體質量流率與出料孔徑大小有關。Suri等[20]設計了筒形進料器，在流化床中央設置一垂直出料管并與水平輸料管相連，用于木炭、玻璃微珠等的水平輸送。結果表明，固體質量流率隨著粒徑和內摩擦角的增大和流化空氣流速的減小而減小。

　　到目前為止，基于流化床原理設計的氣力輸送裝置用于生物質熱裂解進料鮮有報道，Wang等[21]設計了雙重氣力輸送進料裝置，開展了噴動管內徑、布風板開孔率等研究，實現穩定進料。然而關于輸料管內徑、生物質粒徑等對進料率影響的研究較少。本文在雙重氣力輸送進料器基礎上，設計了生物質熱裂解雙倉式氣力輸送喂料裝置，研究輸料管內徑、有效噴射距離、生物質顆粒粒徑等因素對進料率影響。該裝置從進料倉底部通入流化氣，防止物料搭橋或團聚，利用噴動氣和流化氣的共同作用實現物料輸送，而進料倉和過渡倉的雙倉設計能實現連續穩定進料。

　　1試驗

　　1.1試驗裝置

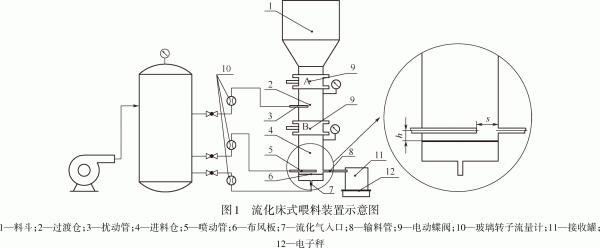

　　試驗裝置如圖1所示，主要包括料斗、過渡倉、進料倉、布風板、噴動管和輸料管等。過渡倉、進料倉由內徑200mm，高分別為280mm、300mm，壁厚10mm的有機玻璃加工而成。在距離布風板高35mm管壁上對稱開有兩個直徑為35mm的孔。為了測試輸料管內徑對進料率的影響，分別加工了3根內徑為29mm、24mm、21mm的輸料管和1根內徑為21mm的噴動管，長度均為250mm，進料管與噴動管同軸布置。進料倉布風板孔徑1mm，開孔率1.09%，等邊三角形布置。

　　試驗以空氣為氣源，利用氣泵對穩壓罐進行供氣，實現穩壓。緩沖罐設有3個出氣口，分別為進料裝置提供流化氣、擾動氣和噴動氣。控制系統包括3個電磁閥、2個電動蝶閥、3對光敏傳感器（分別安裝在過渡倉和進料倉上，用來檢測料倉內物料的高度）。工作原理為：料斗中裝滿物料，電動蝶閥A打開，物料開始下落，光敏傳感器檢測到過渡倉內物料已滿，A關閉。擾動氣打開，當過渡倉內壓力稍高于進料倉時（進料倉內壓力101.113～101.521kPa），然后電動蝶閥B打開，光敏傳感器檢測到進料倉內物料已滿，B關閉，擾動氣關閉，流化氣和噴動氣打開，開始進料。當光敏傳感器檢測到進料倉物料低位，A打開，重復上述過程，實現連續進料，輸料管流出的物料進入收集罐，用電子秤進行稱重。工作過程中過渡倉內的壓力不能低于進料倉才能保證物料從過渡倉順利落入進料倉內，過渡倉和進料倉裝有壓力表，用來測量壓力。

　　1.2試驗材料

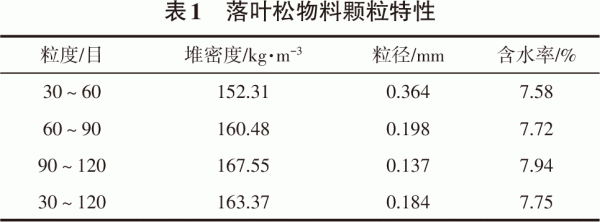

　　試驗材料為落葉松，顆粒特性見表1，粒度dp分別為30～60目、60～90目、90～120目和粗篩組分30～120目。

　　1.3試驗設計

　　輸料管內徑為d1=21mm、24mm、29mm。有效噴射距離取s=200mm、150mm、100mm、50mm。輸料管和噴動管軸線距離布風板高h(yuǎn)=35mm。研究流化氣速、噴動氣速、輸料管內徑、有效噴射距離、生物質顆粒粒徑對進料率影響。

　　2結果與分析

　　2.1固氣比的計算方法

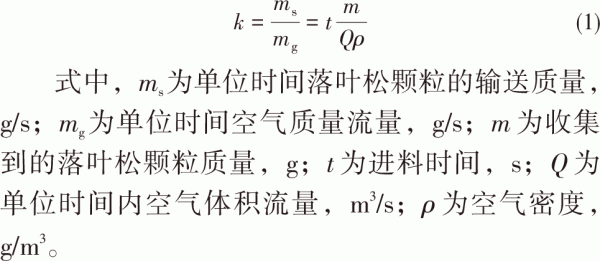

　　固氣比為進料率與氣體質量流量的比值，利用式(1)進行計算。

　　2.2流化氣速/噴動氣速對進料率影響

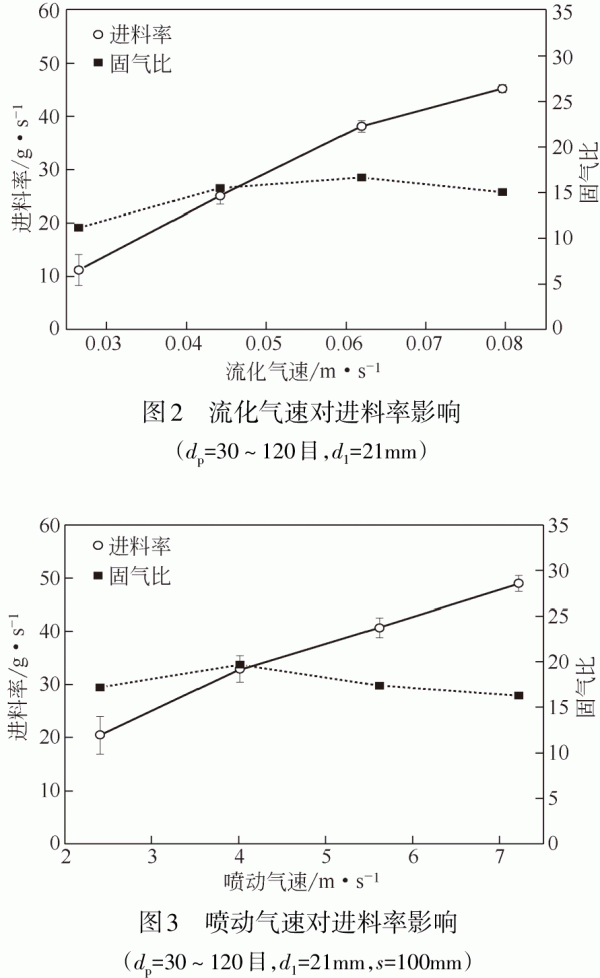

　　關閉噴動氣速，進料倉內只通入流化氣速時，流化氣速對進料率影響如圖2所示。關閉流化氣路，進料倉內只通入噴動氣時，噴動氣速對進料率影響如圖3所示。從圖2、圖3中可看出無論流化氣速還是噴動氣速增加，輸料率均快速增加，標準差下降。這說明隨著氣體流速的增加，輸料穩定性增加。對比圖2、圖3可以看出，在相同的氣體流量下，只通入流化氣時進料率比僅通入噴動氣時小，氣體流量為3m³/h（此時流化氣速0.0265m/s，噴動氣速2.407m/s），僅通入流化氣時進料率為10.2g/s，僅通入噴動氣時進料率為20.1g/s，進料率增加了82.8%，這說明進料倉內通入噴動氣比流化氣更有利于進料。從圖2、圖3可以看出，通入流化氣時，進料率標準差的波動較小，這說明通入流化氣更有利于物料流動的穩定性和連續性。

　　試驗觀察到在較低的流化/噴動氣速時，物料不斷地在輸料管底部堆積，這是由于在較低氣體流速時，其動能較小，物料不能被流化/噴動氣全部攜帶走[22]，當顆粒堆積到一定程度時，顆粒流動狀態將由帶狀流轉變?yōu)榍馉盍鳎@將導致物料流動的不穩定性。Wypych等[23]也在實驗中觀察到類似現象。

　　從圖2、圖3中還可以看出，進料率隨著流化/噴動氣速的升高而升高，這是因?yàn)殡S著氣體流速的增加，顆粒速度增加，所以進料率一直在增加。在流化/噴動氣速較小時，固氣比隨著氣體流速的增加而增大；當氣體流速增大到一定值時，固氣比達到最高值；繼續增大氣體流速，這時的氣體流量相對于輸料管中的物料有剩余，所以固氣比反而減少[24-25]。

　　2.3有效噴射距離對進料率影響

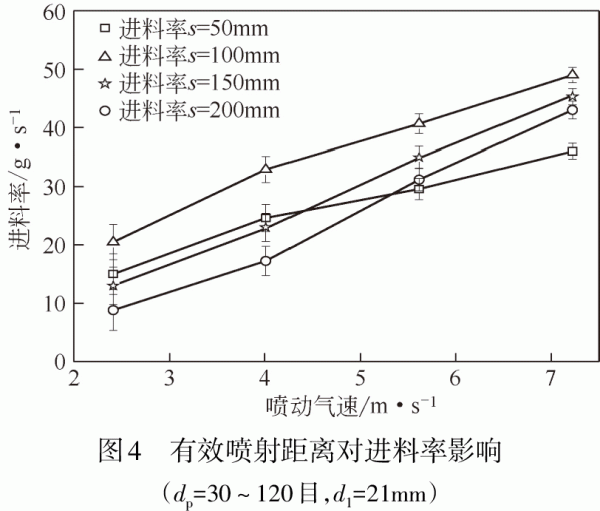

　　關閉流化氣速，有效噴射距離對進料率影響見圖4。在同樣的噴動氣流速下，有效噴射距離s=100mm時，進料率最大。當有效噴射距離為150mm、200mm時，有效噴射距離的增加會引起氣體動能的耗散，故此時進料率會降低。當有效噴射距離為50mm時，在較低噴動氣流速時，進料率比s=150mm、200mm時大。而在較高流化氣速時，進料率反而比s=150mm、200mm時小。這由于有效噴射距離50mm時，雖然縮短了生物質進入輸料管的距離，但噴動氣作用的范圍減小，導致噴動管上、下某些位置處，有些物料不能快速流出，所以此時盡管有效噴射距離很小，輸料率依然較低[21]。

　　2.4流化氣和噴動氣雙重作用對進料率的影響

　　固定流化氣速為0.0354m/s，噴動氣速對進料率影響如圖5所示。從圖5可以看出，隨著噴動氣速的增加，輸料率快速增加，固氣比一直在降低。這主要是由于此時氣體流速已經足夠大，顆粒完全處于帶狀流或者懸浮流，而在當前的輸料管內徑下，顆粒從進料倉進入輸料管的速度不能大幅度提升，使得氣流過剩。對比圖5和圖4，可以看出流化氣的加入使得進料率增加，進料率波動降低。s=50mm時，進料率增加34.4%～101.8%；s=100mm時，進料率增加24.5%～76.6%。

　　2.5輸料管內徑對進料率的影響

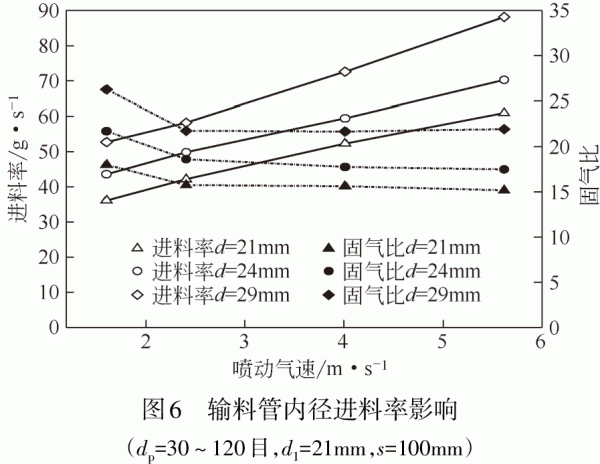

　　固定流化氣速為0.0354m/s，研究不同輸料管內徑下噴動氣速對進料率的影響，見圖6。從圖6可以看出，在輸料管內徑為21mm、24mm、29mm時，進料率均隨著噴動氣速的增加而增加，固氣比隨著噴動氣速的增加而降低，這與圖5的結論一致。在同樣的噴動氣速下，輸料管內徑越大，進料率越大，并且固氣比隨著噴動管內徑的增加而增大。這是由于當氣體流速相同時，管徑越大，物料的流速越低，氣體所攜帶的生物質顆粒的質量流量則越高，氣體利用效率提高，所以進料率就越大，固氣比就越高[25]。因此，適當增加輸料管直徑，降低管內氣體與物料的流動速度，可以有效地降低氣體消耗，提高輸送固氣比。

　　2.6落葉松顆粒粒徑對進料率的影響

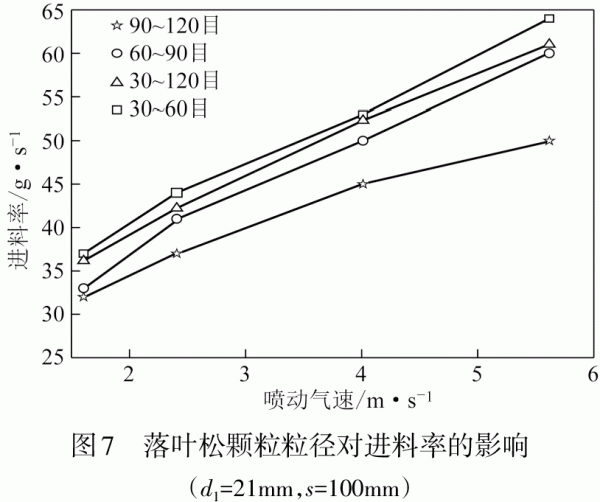

　　固定流化氣速為0.0354m/s，落葉松顆粒粒徑對進料率的影響如圖7所示。從圖7可以看出，同樣的噴動氣流速下，隨著物料粒徑的減小，進料率減小。這是由于流體與固體顆粒之間有相對運動時，發生動量傳遞，流體對顆粒表面有曳力，隨著粒徑的減小，流體對顆粒的曳力減小，顆粒跟隨性降低，從而引起進料率的減小。

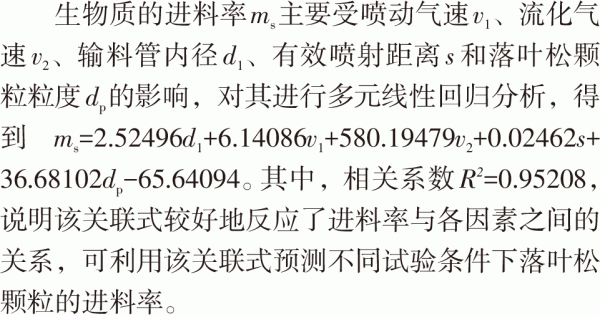

　　3生物質進料率回歸模型建立及試驗驗證

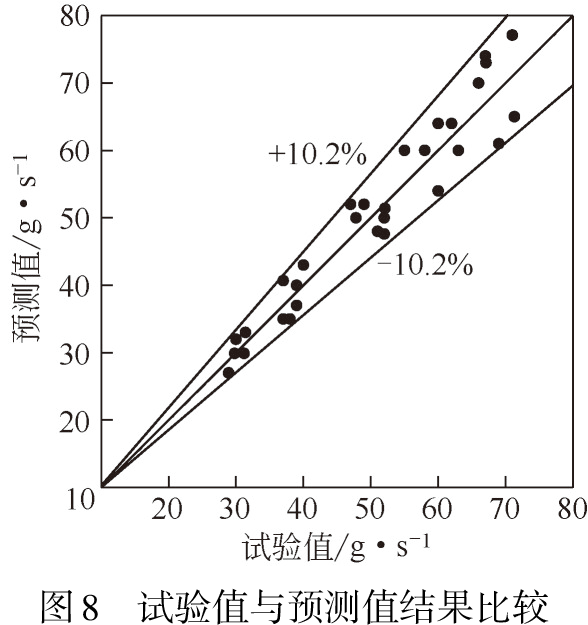

　　進一步開展試驗來驗證模型的正確性，測試不同流化氣速、噴動氣速、輸料管內徑等條件下生物質進料率，將其與試驗值對比，結果如圖8所示。從圖8可以看出，預測值與試驗值吻合度較高，誤差在±10.2%以內，說明該模型可以預測給定試驗條件下的進料率。

　　4結論

　　在雙倉式氣力輸送喂料裝置中研究了流化氣速、噴動氣速、有效噴射距離、輸料管內徑、生物質顆粒粒徑對進料率的影響，得到如下結論。

　　（1）生物質的進料率隨流化/噴動氣速的增加而增加，固氣比在通入流化氣/噴動氣時，隨著流化氣速/噴動氣速的增加先增大后減小。進料倉內通入噴動氣更有利于提高物料的進料率，通入流化氣更有利于提高進料的穩定性和連續性。

　　（2）有效噴射距離過遠或過近都會造成進料率的下降，當有效噴射距離為100mm時，進料率最大。在不同有效噴射距離下，進料均隨著噴動氣速的增加而增大，固氣比隨之減小。

　　（3）在不同輸料管內徑下，進料率均隨著噴動氣速的增加而增加，固氣比隨著噴動氣速的增加而降低。在同樣的噴動氣速下，生物質的進料率和固氣比隨著輸料管內徑的增大而增大。

　　（4）生物質的進料率隨著顆粒粒徑的增大而增大，當落葉松顆粒為30～60目、60～90目、30～120目時，粒徑變化對進料率的影響較小。當粒徑為90～120目時，進料率降低較大。

　　（5）建立了生物質進料率與噴動氣速、流化氣速、輸料管內徑、有效噴射距離和生物質顆粒粒徑之間的多元線性回歸模型，試驗結果驗證了該模型的可靠性。
