蔣友源¹，鄭林¹，劉竹林²，但家云¹，郝春暉²，張波²

（1.湖南華菱湘潭鋼鐵有限公司，湖南湘潭411101；2.湖南工業大學冶金與材料工程學院，湖南株洲412007）

　　摘要：基于煤粉及煤粉與生物質炭的混合試樣進行工業分析、熱重分析。研究煤粉中占不同比例的生物質炭對煤粉燃燒率的影響。結果表明，隨著生物質炭所占比例的增加，試樣的著火點硫含量均降低，燃燒速度加快，燃燒率增加，有利于高爐的冶煉。

　　高爐采用煤粉代替部分焦炭進行噴吹熔煉，可有效降低生鐵生產成本，強化冶煉[1-2]。但由于煤炭資源的不可再生，尋求一種清潔、可再生資源進行替代就成為必然趨勢。生物質燃料作為一種可再生資源，我國的儲量非常豐富，總量相當于50億噸標準煤。生物質燃料如麥秸稈的可燃成分碳、氫總量可達到40%以上，而且其中的灰分以及硫、磷含量很低，可以在高爐煉鐵中替代部分碳質燃料[3]。日本JFE公司[4]研究了生物質燃料在300℃下干燥粉碎，與煤混合后在焦?fàn)t內經過干儲工序制成焦炭，用作高爐煉鐵。

　　在高爐噴吹過程中，煤粉的燃燒率對高爐冶煉至關重要，燃燒率太低則噴入的煤粉不能及時燃燒而產生過多的未燃煤粉，隨著煤氣流上升，附著在焦炭表面，堵塞了焦炭的孔隙，從而影響高爐的透氣性，造成高爐爐況異常和噴煤資源的浪費。據實際生產經驗[5-8]，打煤粉燃燒率大于85%時，高爐各項指標正常，可以獲得較大的煤焦置換比，有效地降低生鐵生產成本。生物質燃料應用于高爐噴吹，需探明生物質燃料的混入比例對煤粉的燃燒率的影響，并確定較佳的混入比例，為實現生物質燃煤粉噴吹的工業化提供理論參考。

　　1試驗

　　1.1原料

　　試驗用煤粉為湘鋼4號高爐煉鐵現場采集的標準樣品，荔枝木炭為外購。原料進行預處理，其步驟如下：

　　（1）破碎：先將荔枝木炭粉放入額式破碎機中，破碎為15mm的顆粒，然后用密封式化驗制樣粉碎機粉碎10min，得到小于120μm的生物質炭試樣。

　　（2）配樣：將荔枝木炭粉按質量分?jǐn)?shù)為10%、20%和30%的配比方案進行炭、煤混合，混勻后從這3種混合試樣及生物質炭粉和煤粉中各自稱取50g得到5組試樣，裝袋備用。將荔枝質炭與煤粉的3種混合試樣分別用“B10”、“B20”、“B30”表示，其下標表示混合樣中配加生物質炭的質量百分?jǐn)?shù)。

　　1.2工業分析

　　工業分析[9]也叫技術分析或者實用分析，是一種常用的煤炭化驗手段，包括對燃料中的灰分、揮發分、水分的測定以及固定碳的計算。本試驗主要采用工業分析儀（SDTGA5000，德國）對試樣的水分、揮發分及灰分進行測定。

　　1.3燃燒率的計算

　　燃燒率的測定：每次試驗從準備好的試樣中稱取5mg樣品均勻地鋪在微機差熱天平（HCT-4，北京恒久）的氧化鋁堆堀底部。設置空氣流量為60ml/min，升溫速率為10℃/min，將試樣由室溫加熱至900℃，保證試樣燃燒完全（試樣重量不再發生明顯變化）。

　　計算燃燒率時，僅考慮試樣中可燃物的燃燒失重。燃燒率的計算公式如下：

　　2結果分析與討論

　　2.1試樣的工業分析結果

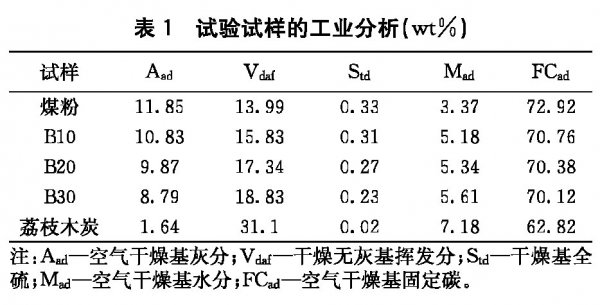

　　5種碳質燃料試樣的工業分析結果見表1。

　　由表1可知，煤粉中混加生物質炭能夠明顯提高煤粉中的揮發分含量，且灰分含量明顯降低。燃料中灰分的減少有利于高爐冶煉。同時根據文獻[10]，煤粉中的揮發分含量每增加10%，燃燒率提高18%?19%。對于高爐噴吹用煤粉來說，揮發分含量適當提高，促進高爐內的間接還原，有利于高爐煉鐵生產。其次，試驗煤粉中混加荔枝木炭，可顯著降低煤粉中的硫含量，且生物質炭的混合比例越大，煤粉中的硫含量越小。降低煤粉中的硫含量有利于高爐冶煉低硫生鐵，提高生鐵質量、減少渣量、降低生產成本。此外，煤粉中配加生物質炭后，固定碳含量降低，故煤粉中生物質炭的配加比例不應過高。

　　2.2煤粉與混合試樣的燃燒過程

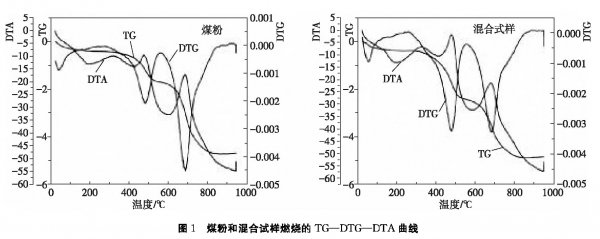

　　采用微機差熱天平對試樣進行了熱重一差熱分析，圖1分別為煤粉和20%的荔枝木炭與80%的煤粉混合試樣的TG-DTG-DTA曲線。

　　由圖1可知，試樣的燃燒過程可分為3個階段：開始預熱階段、燃燒階段和燃盡階段。在預熱階段，試樣由室溫開始加熱，溫度升高，試樣中的水分開始蒸發并有少量的揮發分析出，TG曲線略微下降，DTG曲線有一個很小的失重峰，DTA曲線有一個輕微的吸熱峰。當溫度升高到試樣的著火溫度后，試樣中的揮發分大量析出并燃燒，引燃試樣中的固定碳，進入燃燒階段，TG曲線呈階梯狀迅速下降，DTG曲線出現兩個峰值，失重速率變化明顯，DTA曲線有兩個明顯的放熱峰。對于煤粉來說，第一個放熱峰是煤粉中的揮發分大量析出并燃燒產生的，第二個是由于固定碳燃燒放出了大量的熱量；對于混合試樣而言，第一個放熱峰產生于試樣中的揮發分和生物質炭中的固定碳燃燒，第二個峰產生于煤粉中的固定碳燃燒產生。固定碳燃燒完畢后，試樣進入燃盡階段，在該階段試樣幾乎已經不再燃燒，失重量非常小，TG曲線和DTG曲線基本為直線，燃燒結束。

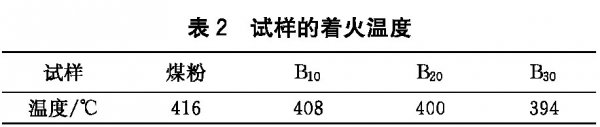

　　采用TG-DTG切線[11-12]對TG-DTG-DTA結果進行分析，可以確定試樣燃燒的著火溫度，如表2所示。

　　煤粉中配加荔枝木炭能使試樣的著火點降低，且混合試樣中生物質炭所占的比例越大，著火點越低。這主要是因生物質炭中含有較高的揮發分，揮發分含量高則著火點低。故將生物質炭和煤粉混合后，試樣中的揮發分含量增加，著火溫度隨之降低。

　　為了更直觀地觀察煤粉及煤粉與生物質炭的混合試樣燃燒過程的差異，對其TG曲線進行對比，如圖2所示。

　　由圖2可知，向煤粉中添加生物質炭后，試樣燃燒的TG曲線下降加速，即試樣的燃燒速度加快，燃燒時間變短，試樣燃燒更充分。這主要是因?yàn)槊悍壑刑砑恿松镔|(zhì)炭后，揮發分的含量增加，使著火點降低，揮發分的燃燒釋放出大量的熱量預熱了固定碳[13]，且生物質炭中的固定碳為多孔結構[14]，能夠與助燃?xì)怏w充分接觸，促進了燃燒過程的進行。

　　2.3試樣燃燒率的計算結果與分析

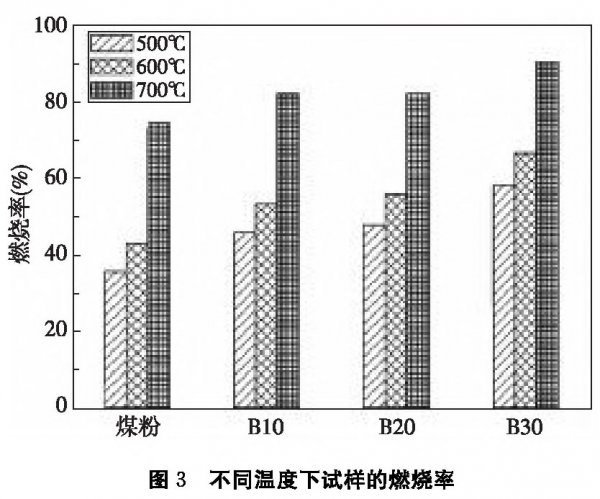

　　對試樣進行熱重分析試驗后，可根據燃燒率的計算公式計算試樣的燃燒率。高爐內的溫度很高，煤粉進入高爐后馬上就會上升到著火溫度進行燃燒，因此，本次試驗僅計算試樣燃燒至500℃，600℃和700℃時的燃燒率，如圖3所示。

　　由圖3可知，混合試樣的燃燒率均高于單一煤粉，且隨著溫度的增高和木質炭配加比例增大而增高。在500℃時，混合試樣的燃燒率要高于湘鋼噴吹用煤粉的燃燒率，其主要原因是荔枝木炭中的揮發分含量高于煤粉中的揮發分，向煤粉中加入生物質炭后，混合試樣中的揮發分含量增加，且木炭的著火溫度為350?400℃，所以500℃時混合試樣燃燒率提高。當溫度升高到600℃時，煤粉的燃燒率比500℃時提高了7.43%；混合試樣的燃燒率高于煤粉，且隨著生物質炭配加比例而增加。當溫度升高到700℃，煤粉的燃燒率分別為74.66%，混合試樣的燃燒率均大于82.16%，且添加比例為30%時，混合試樣的燃燒率達到90.73%。

　　3結論

　　（1）生物質炭具有灰分含量低、揮發分含量高、硫含量低的優點，煤粉中配加生物質炭可以提高煤粉的質量和燃燒率，有利于高爐的冶煉。

　　（2）隨著生物質炭比例的增加，試樣的著火點降低，燃燒速度加快，試樣的燃燒率增加，且混合試樣的燃燒率均大于82.16%。

　　參考文獻：

　　[1]孔絲紡，姚興成，張江勇，等.生物質炭的特性及其應用的研究進展[J].生態環境學報，2015，24（04）：716-723.

　　[2]張小凱，何麗芝，陸扣萍，等.生物質炭修復重金屬及有機物污染土壤的研究進展[J].土壤，2013，45（06）：970-977.

　　[3]劉杰云，沈健林，邱虎森，等.生物質炭添加對農田溫室氣體凈排放的影響綜述[J].農業環境科學學報，2015，34（02）：205-212.

　　[4]徐仁扣，趙安珍，肖雙成，等.農作物殘?bào)w制備的生物質炭對水中亞甲基藍的吸附作用[J]環境科學，2012，33（01）：142-146.

　　[5]伍孟雄，楊敏，孫雪，等.生物質炭生物與非生物氧化特性研究進展[J].生態學報，2015，35（09）：2810-2818.

　　[6]ALBERTO BENTO CHARRUA，王航，呂春欣，等.不同溫度下松木生物質炭對阿特拉津的吸附性能研究[J].生態環境學報，2015，24（03）：505-510.

　　[7]劉瑩瑩，秦海芝，李戀卿，等.不同作物原料熱裂解生物質炭對溶液中Cd?（2+）和Pb?（2+）的吸附特性[J].生態環境學報，2012，21（01）：146-152.

　　[8]盧再亮，李九玉，姜軍，等.生活污水污泥制備的生物質炭對紅壤酸度的改良效果及其環境風險[J].環境科學，2012，33（10）：3585-3591.

　　[9]花莉，張成，馬宏瑞，等.秸稈生物質炭土地利用的環境效益研究[J].生態環境學報，2010，19（10）：2489-2492.

　　[10]蔣恩臣，張偉，秦麗元，等.粒狀生物質炭基尿素肥料制備及其性能研究[J1東北農業大學學報，2014，45（11）：89-94.

　　[11]王自通.生物質炭制備及在重金屬污染環境修復中的應用[D].山東師范大學，2016.

　　[12]劉晶晶，楊興，陸扣萍，等.生物質炭對土壤重金屬形態轉化及其有效性的影響[J1環境科學學報，2015，35（11）：3679-3687.

　　[13]王茹，田宜水，趙立欣，等.基于熱重法的生物質工業分析及其發熱量測定[J].農業工程學報，2014，30（05）：169-177.

　　[14]孟召平，朱紹軍，賈立龍，等.煤工業分析指標與測井參數的相關性及其模型[J].煤田地質與勘探，2011，39（02）：1-6.
