梁光兵，李艷紅，訾昌毓，張遠琴，彭昭霞，趙榆林，趙文波

（昆明理工大學化學工程學院，云南昆明650500）

　　摘要：以生物質發電廠飛灰為原料，經過酸液除雜、礦物質脫除處理后，從飛灰中分離出生物炭。利用X射線衍射（XRD）、傅里葉變換紅外光譜（FT-IR）、掃描電子顯微鏡（SEM）、X射線能譜（EDS）和N₂的吸附/脫附等對生物質飛灰和生物炭進行表征。研究結果表明：生物炭約占飛灰總質量的13.7%。制得的生物炭芳香度約為28.4%，脂肪碳含量較高，且含氧官能團豐富。生物炭的比表面積為128.98m²/g，總孔體積為0.08m²/g，平均孔徑為3.4nm，表面疏松粗糙、孔隙明顯且伴隨羥基分布，表面活性較高，具備實際生產應用的價值。

　　我國農林業廢棄物、畜牧業排泄物、生物污泥等生物質資源豐富，具有巨大的開發利用價值[1]。現階段，以木材廢棄物和農業秸稈為代表的農林剩余物轉化為能源的潛力為4.6億噸標準煤，已利用量約為2200萬噸標準煤，約占2018年中國能源消耗總量的0.47%，且生物質資源主要用于燃料、飼料、肥料和基礎化學品的生產[2]，而生物質發電是生物質燃料利用中最重要的一種方式。生物質發電包括煤-生物質共燃燒、直接燃燒、氣化發電、沼氣發電和垃圾焚燒等方式[3-4]。其中，生物質燃燒發電產生的廢渣和飛灰難以處理[5]。據統計，全球每燃燒70億噸生物質，就會產生約4.8億噸的生物質灰，由于處理方法的局限性，只能將其就地掩埋或者集中堆放處置，極易引發環境的二次污染[6]。相較于爐底廢渣，由除塵系統收集的生物質飛灰成分簡單，應用價值大。由于鍋爐內部特殊的燃燒條件，致使生物質有機成分在高溫缺氧條件下轉化形成生物炭[7]。生物炭是具有高表面活性、富含碳素的多孔固體物質[8-9]，其制備工藝主要有慢速熱解、快速熱解、氣化熱解和水熱炭化等[10]，在土壤改良、重金屬處理和燃料等領域應用廣泛[11-14]。Jiang等[15]采用不同種類的木材比較高溫?zé)峤馍锾康睦砘再|(zhì)差異，結果表明松木和黃楊木的理化性質對高溫?zé)峤馍锾康谋缺砻娣e、孔隙度、堿度、pH值、負電荷密度、可溶性和交換性陽離子以及含氧官能團的存在均有較大影響。Tsai等[16]利用農業廢渣在較低的熱解溫度（190~370℃）下制備出了一種可用于燃料的生物炭。吳愉萍等[17]以不同種類的農作物秸稈為原料，合成出適合用于土壤施肥的生物炭材料。然而，以上研究都是以某種單一物質為原料，通過外加熱源合成出生物炭，經濟成本較高。本研究以生物質發電廠飛灰為原料分離制備生物炭，通過分離出飛灰中的生物炭組分，為生物質發電廠飛灰資源化利用提供一種新的思路。

　　1實驗

　　1.1材料、試劑與儀器

　　生物質發電廠飛灰取自江蘇省某生物質發電廠，飛灰主要成分為SiO₂45.35%，CaO 18.96%，Al₂O₃13.00%，F(xiàn)e₂O₃3.63%，K₂O 3.60%，MgO2.86%，Na₂O 1.46%，P₂O₅1.23%和TiO₂1.06%。鹽酸（38%）、氫氟酸、無水乙醇（95%），均為分析純。

　　VEGA3SBH型鎢燈絲掃描電子顯微鏡，捷克Tescan公司；NS7型X射線能譜儀，美國Thermo公司；D8ADVANCEA25X型X射線衍射儀，德國Bruker公司；NICOLET-IS10型傅里葉變換紅外光譜儀，美國NICOLET公司；Uadrasorb-evo全自動比表面和孔徑分布分析儀，美國Quantachrome公司；KQ5200DA型數控超聲波清洗器，昆山市超聲儀器有限公司。

　　1.2生物炭的制備

　　1.2.1飛灰雜質組分的脫除 取5g生物質飛灰放入500mL錐形瓶中，同時加入300mL的3mol/L鹽酸溶液。混合均勻后，靜置一段時間。待溶液顏色微微變色后，將錐形瓶置于80℃的油浴鍋中，恒溫持續攪拌3h。待反應結束后，冷卻至室溫，真空抽濾，濾渣經50mL熱去離子水洗滌3次。

　　1.2.2飛灰礦物相的脫除 將1.2.1節脫除雜質組分的飛灰倒入300mL塑料燒杯中，加入鹽酸10mL、氫氟酸20mL和去離子水50mL的混合液。同時將燒杯置于60℃的油浴鍋中，恒溫持續攪拌2h。待反應結束，冷卻至室溫，真空抽濾，濾渣經50mL熱去離子水洗滌3次，制得生物炭。

　　1.2.3生物炭的分離 將1.2.2節收集的濾紙、濾渣與20mL無水乙醇置于100mL燒杯中，超聲波分散5min，過濾，重復上述步驟3次后濾渣放置于60℃的干燥箱中16h，直至乙醇全部揮發。

　　1.3樣品的表征

　　采用X射線衍射（XRD）儀觀察樣品的結晶程度和晶相組成，測試條件：CuKα射線，λ=0.154nm，管電流30mA，管電壓40kV，2θ為5~65°，掃描速度0.01（°）/s。采用傅里葉變換紅外光譜（FT-IR）儀測定樣品的表面官能團與化學鍵的組成，波數范圍為400~4000cm^-1。利用掃描電子顯微鏡（SEM）通過噴金處理后觀察樣品的結構形貌。通過X射線能譜（EDS）儀分析樣品的表面元素組成。樣品的比表面積、總孔體積和平均孔徑由比表面積和孔徑分布分析儀測定，采用BET多點法，在473K下脫氣3h后在77K下進行N₂吸附/脫附實驗。

　　1.4生物炭含量的測定

　　通常情況下，金屬或非金屬氧化物的熔融點較高，且不易高溫分解[18]，而飛灰中的生物炭會隨著溫度的升高，在空氣中出現燃燒損耗的情況。參照GB/T176—2017《水泥化學分析方法》中燒失量的灼燒差減的方法測定飛灰中生物炭的含量，具體方法為采用馬弗爐加熱，固定加熱溫度（950±25）℃，改變加熱時間（15~120min）而最終由飛灰質量損失達到某一恒定范圍時確定飛灰中生物炭的質量分?jǐn)?shù)。此外，根據時間-質量損失曲線的斜率判斷其質量損失速率大小。按式（1）計算質量損失：

　　ω=（m-m′）/m×100%（1）

　　式中：ω—生物炭的質量分?jǐn)?shù)，%；m—生物質飛灰受熱質量損失的起始質量，g；m′—生物質飛灰受熱質量損失的最終質量，g。

　　2結果與討論

　　2.1生物炭含量分析

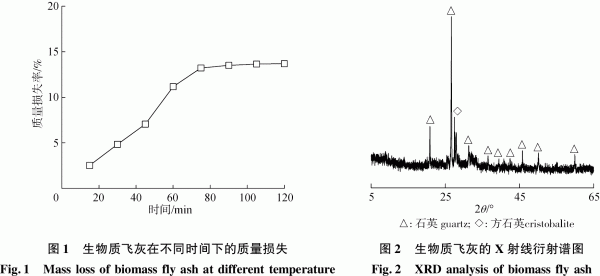

　　由圖1可知，在固定受熱溫度（950±25）℃后，隨著加熱時間的延長，飛灰的質量損失速率在15~60min時增快，在60~90min時有所減緩，在90~120min時趨于為0。飛灰的質量損失在2h時基本穩定，由此推斷出生物質飛灰中生物炭的量約占總質量的13.7%。

　　2.2 XRD分析

　　從圖2可以看出，XRD曲線毛糙并伴有尖峰分布，表明生物質飛灰主要由非晶態物質和結晶態物質組成。結晶態中，以石英和方石英等礦物相為主。根據本課題組研究發現[19]，生物質發電廠飛灰中往往分布著無定形二氧化硅，若飛灰未經過脫礦處理，其非晶態物質既可能是無定形二氧化硅，也可能是無定形碳，所以脫礦處理至關重要。2θ為25°處具有形成寬峰的趨勢，這是堆疊炭的（002）晶面，說明飛灰中存在一些石墨化的生物炭[20]。

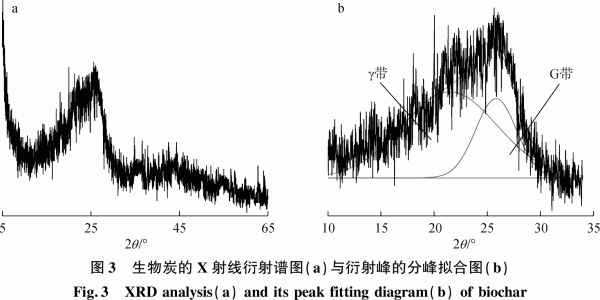

　　由飛灰制備出的生物炭表現出完全的非晶狀態（圖3（a）），為了更好地分析生物炭中結晶碳（芳香碳）和非晶碳（脂肪碳）的組成[21-22]，對生物炭的XRD進行分峰擬合處理（圖3（b））。Lu等[23]提出，非晶碳在21°附近會形成脂肪碳帶，也稱作γ帶，此帶決定了無序晶體碳的結構；結晶碳則在25°附近形成芳香碳帶，也稱作G帶，此帶決定了有序晶體碳的結構。此外，峰高、半峰寬和峰面積皆能間接反映該物質的晶體有序程度。生物炭的芳香度由G帶在兩帶中的面積比值決定，見式（2）。

　　fa=AG/（AG+Aγ）×100%（2）

　　式中：fa—生物炭的芳香度，%；AG—擬合峰G帶的峰面積；Aγ—擬合峰γ帶的峰面積。

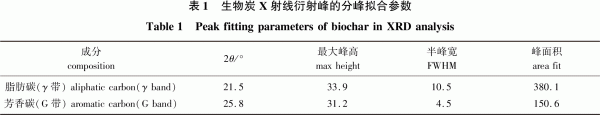

　　由表1可知，γ帶各項參數都大于G帶的參數，生物炭的芳香度約為28.4%。因此，生物炭中芳香層片小，在所有方向上任意取向，無定形結構比例大。同時，較高的脂肪碳含量增加了生物炭向生物燃料油轉變的可能性，使其具有成為混合生物燃料的潛力。

　　2.3 FT-IR分析

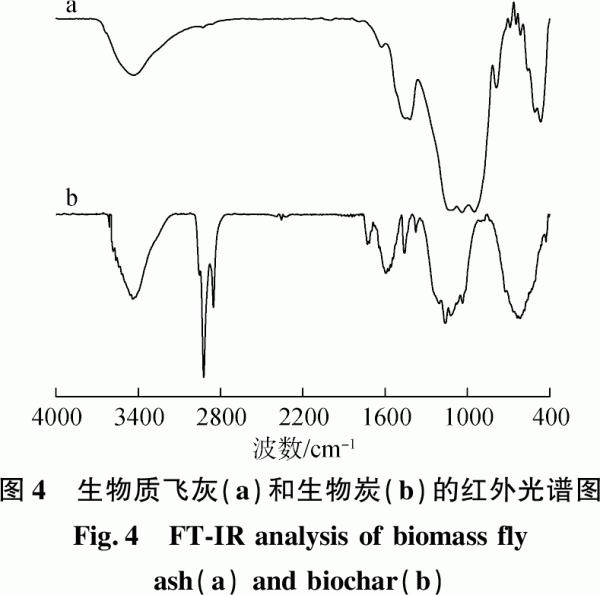

　　植物類生物質主要由纖維素、半纖維素和木質素組成，動物類生物質則由蛋白質、脂肪組成。這些有機物質經過炭化后保留著原有的一些特殊官能團和價鍵結構。研究發現[24-27]，生物質及生物炭的FT-IR特征峰主要包括3大類型，即芳香烴中碳的價鍵特征峰（900~700cm^-1、1600~1400cm^-1）、脂肪烴中碳的價鍵特征峰（2900~2800cm^-1、1700cm^-1、1200~900cm^-1）和表面官能團特征峰。由圖4可知，1035、791和461cm^-1處的特征峰說明生物質飛灰中含有Si—O結構[19]，證實了2.2節XRD中的礦物相分析。616、1426、1785、2858和2927cm^-1處特征峰同樣證明了飛灰中具有芳香烴和脂肪烴等有機結構，說明了高溫處理后的飛灰中仍含有有機組分，為生物炭的存在提供依據。

　　由圖4可知，相比生物質飛灰，生物炭在3440、2922、2852、1700~1400和615cm^-1處的特征峰明顯增強，3440cm^-1的強峰說明生物炭含有豐富的羥基結構，而2922和2852cm^-1處的峰則歸屬于飽和烴的C—H鍵，同時，1700~1400cm^-1范圍內的特征峰可歸屬于脂肪烴的碳氧鍵（C==O）和芳香環的碳碳（C==C）結構，說明存在多種碳氧基團（如羧基、羰基、酯基等），生物炭的表面活性較高，具有生產應用的潛力。生物質飛灰經過礦物相脫除處理，其Si—O結構的特征峰在生物炭中完全消失。大量礦物相與氧化物成分的消除，使飛灰中原本含量低且伴隨不明顯紅外振動峰的組成結構變得凸顯（如615cm^-1處C—Cl特征峰的增強）。同時，可以看出1400~800cm^-1范圍內的特征峰整體向左偏移，同樣是受礦物相脫除的影響。總的來看，脂肪族結構的峰強普遍高于芳香族結構，間接說明了脂肪碳的含量高于芳香碳，生物炭的芳香化程度較低，與2.2節中XRD的分析結論一致。

　　2.4 SEM和EDS分析

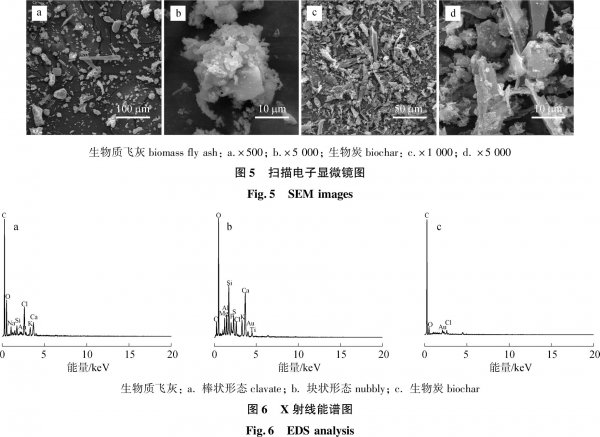

　　從圖5（a）可以看出，生物質飛灰呈現出棒狀、塊狀以及少部分不規則形態，塊狀飛灰較多，且立體形態明顯，但孔隙結構不顯著。由圖5（b）可以看到灰團被細小顆粒覆蓋，且粒徑很小。由EDS分析可知（圖6），飛灰中的棒狀物質主要為炭化物質，而飛灰中的塊狀物質含有較多的Si和Ca元素。另外，C和O元素的含量較高，排除氧化物的影響，說明飛灰中生物炭的含氧官能團較多，脂肪碳含量較高。由圖5（c）和5（d）可知，由飛灰制得的生物炭具有稀疏堆疊的特點，不規則的片狀生物炭清晰可見，但表面仍分布了一些細小塊狀灰。片狀生物炭表面主要含有C和少量的Cl元素（圖6（c）），與FT-IR分析中C—Cl相對應。Batra等[28]采用SEM分析了甘蔗渣灰中炭化灰的形貌結構，觀察到塊狀二氧化硅和多孔、不規則形狀的生物炭，與本研究的生物質飛灰分離得到的生物炭形貌一致。

　　2.5比表面積及孔徑分析

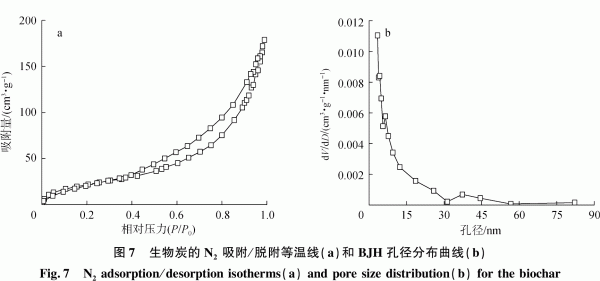

　　圖7為生物炭的N₂吸附/脫附等溫線和BJH孔徑分布曲線。

　　由圖7（a）可知，生物炭的N₂吸附/脫附等溫曲線為典型的Ⅳ型H3型滯后環，說明生物炭中多為狹縫狀的介孔孔洞結構。此外，由BJH孔徑分布曲線（圖7（b））可觀察到生物炭具有微介孔分布。經過BET多點法的測定，生物炭的比表面積為128.98m²/g，總孔體積為0.08m²/g，平均孔徑為3.4nm，孔隙結構豐富，具有表面吸附能力。結合SEM分析的結果，生物質飛灰分離出的生物炭多為不規則片狀和條狀的層狀分布，孔洞結構豐富，可作為吸附材料和土壤改良的載體材料。

　　3結論

　　生物質發電廠飛灰經過雜質組分與礦物相脫除、分離得到生物炭，采用XRD、FT-IR、SEM、EDS和N₂吸附/脫附等對其結構進行表征。結果表明：生物質飛灰礦物相主要由石英和方石英組成，其中生物炭約占飛灰總質量的13.7%；生物質飛灰呈現不規則、棒狀和塊狀分布，主要由C、O、Si元素組成；制備出的生物炭以脂肪碳為主，含氧官能團豐富，芳香度約為28.4%。生物炭芳香層片在所有方向上任意取向，無定形結構比例大；生物炭的比表面積為128.98m²/g，總孔體積為0.08m²/g，平均孔徑為3.4nm，且以不規則片狀、疏松分散、孔隙豐富的形態分布。因此，由生物質發電廠飛灰所制得的生物炭具有生產燃料油或直接燃燒的可能，以及適合作為重金屬離子、有機染料吸附劑和土壤改良劑使用。
