范方宇^1，2，楊宗玲¹，張蕊¹，邢獻軍²

（1.西南林業大學生命科學學院，云南昆明65O₂24；2，合肥工業大學先進能源技術與裝備研究院，安徽合肥230009）

　　摘要：利用自制固定床反應器，研究300，500，700℃條件下玉米秸稈成型顆粒的熱解產物，對比分析玉米秸稈成型顆粒和粉末的熱解氣、液、固三相產物特性，闡明成型顆粒熱解特性。結果表明：（1）同一溫度下，成型顆粒的熱解固體產物大于粉末的熱解固體產物約10%，液體產物與之相反；隨溫度升高，熱解固體產物呈下降趨勢，液體產物呈先升高后降低，氣體產物呈增高趨勢；（2）玉米秸稈成型顆粒與粉末熱解氣體主要成分為CO₂、CO、H₂、CH₄，熱解過程氣體變化規律無明顯區別，但同一溫度的熱解氣體組成含量不同；（3）玉米秸稈成型顆粒熱解生物油主要成分為酸、咲喃、酮、醛、酚、醇等物質，溫度越高，酚類物質含量越大；熱解生物油中，500℃粉末熱解產物的酮類接近于500℃成型顆粒，酚類接近于700℃成型顆粒的熱解產物。

　　目前，生物質綜合利用方法多，如氣化[1]、液化[2]、炭化[3]、成型[4]等。關于玉米秸稈成型顆粒的研究，研究者開展了燃料生命周期評價[5]；微觀結構與工藝研究[6]；熱解對比分析[7]。這些文獻缺少溫度、加熱速率、停留時間等對熱解產品性質的影響研究[8]。此外，在生物質的熱解機理研究中，常用TG-FTIR、TG-MS、PY-GC/MS等手段分析生物質熱解動力學和產物生成機理[9]。但成型生物質顆粒研究中，因樣品顆粒大，無法研究熱解特性。

　　基于此，本文通過自設計的管式爐研究溫度對玉米秸稈成型顆粒的熱解產物特性。研究結果可為玉米秸稈成型顆粒的綜合利用提供理論依據和參考。

　　1實驗部分

　　1.1材料與儀器

　　玉米秸稈成型顆粒（com straw pelle，CSP），顆粒直徑12.1mm，密度1.3g/cm³。玉米成型顆粒測試分析前儲存于空氣環境中72h。

　　MAC-3000型工業分析儀器；HD-C6000氧彈儀；VarioEL/micro cube元素分析儀；GC1690氣相色譜儀；GC-MS系統（美國Thermo Scientific公司）。

　　1.2實驗方法

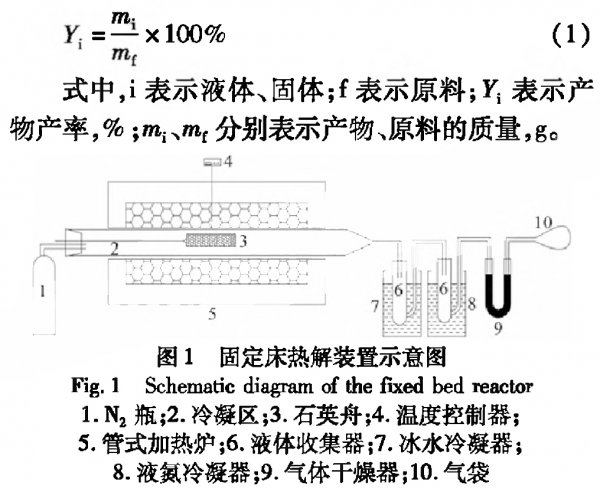

　　圖1為熱解裝置示意圖。熱解前取約10g樣品放入石英舟，置于冷凝區；以100mL/min氮?dú)獯祾吖苁郊訜釥t30min，確保管中無氧氣，并持續到實驗結束。當管式加熱爐達設定溫度后，將載有樣品石英舟推至管式爐中心反應30min，結束后拉回冷凝區。采用2級冷凝裝置收集反應液體產物。實驗結束后液體、固體產量采用直接稱量法，氣體產量采用差減法獲得。研究溫度選擇300，500，700℃分別代表熱解過程的低溫、中溫、高溫進行試驗分析。為便于分析，玉米秸稈成型顆粒表示為CSP300，500，700℃條件樣品表示為CSP300、CSP500、CSP700；玉米秸稈粉末顆粒表示為CS，300，500，700℃條件樣品表示為CS300、CS500、CS700。液、固產率以公式（1）計算。

　　1.3分析方法

　　1.3.1固體分析 固體產物分析采用元素分析、工業分析、能量產率、質量產率分析。工業分析：MAO3000型工業分析儀器，水分含量以濕基含水率表示。高位熱值：HD-C6000氧彈儀；取干燥樣約1-0g，測樣品高位熱值。元素分析：VarioEL/micro cube元素分析儀，0含量采用差減法計算。

　　1.3.2氣體分析 氣袋中收集熱解產生的非冷凝氣體，包括H₂、CO、CH₄、CO₂及短鏈烯燒類氣體。本研究針對含量較多的H₂、CO、CH₄、CO₂分析。采用含熱導檢測器（TCD）和氫火焰離子化檢測器（FID）氣相色譜（GC1690）分析。因載氣含量大，熱解氣各組分相對含量變化小，研究采用外標法可滿足對氣體含量的測定要求。

　　1.3.3液體分析 取100mL無水乙醇清洗管路

　　包括熱解石英管、液體收集器及中間管路。混合洗滌液，冰箱保存。分析前，取5mL洗滌液與30mL無水乙醇，混勻，加一定量無水硫酸鈉脫水。采用irace氣相色譜儀和ISQ質譜儀分析。GC-MS工作條件為TG-5MS毛細管柱（30mm），不分流。升溫程序：40℃保持2min，先升溫至150℃（2℃/min）保持3min，后升溫至200℃（10℃/min）保持2min。載氣流速1.3mL/min。質譜離子源溫度280℃，傳輸線溫度280℃，EI源，溶劑消除時間4min，質量分析范圍40~600。對采集所得離子譜圖采用標準NIST2005譜圖庫分析，液體產物組分含量采用峰面積歸一法。

　　2結果與討論

　　2.1溫度對熱解產物分布的影響

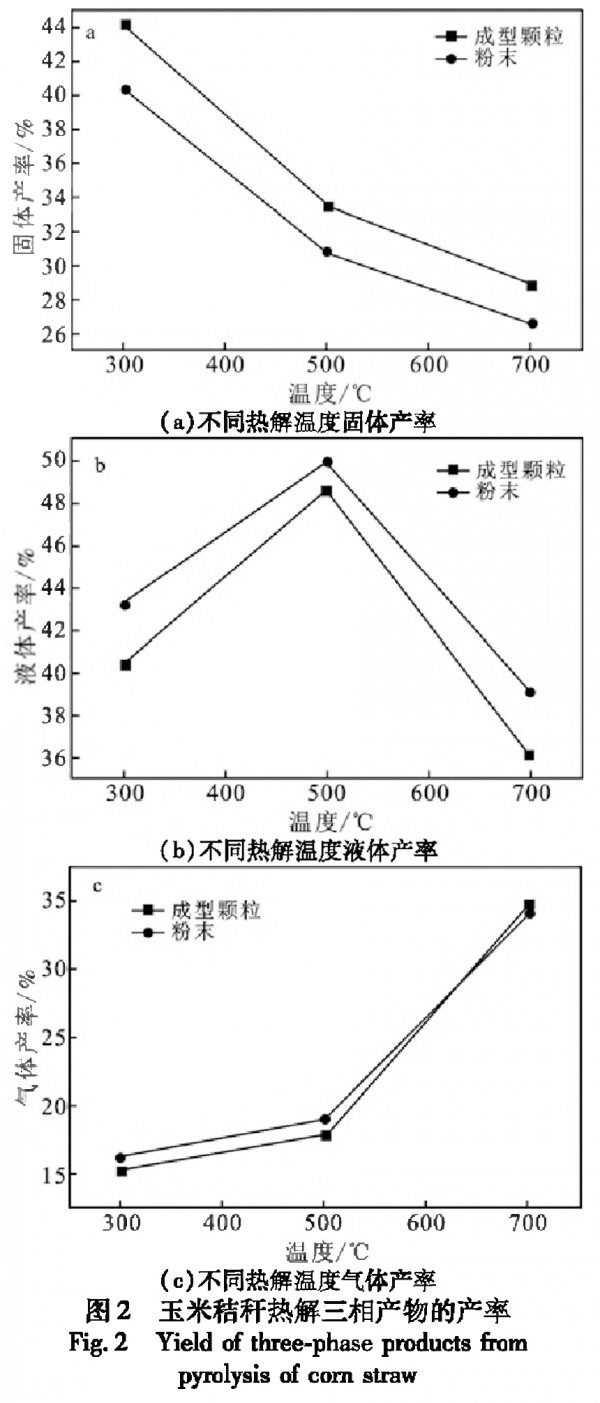

　　影響生物質熱解的因素很多，其中影響最顯著的為溫度[8]。本文研究熱解過程中溫度對成型顆粒熱解特性的影響。圖2為玉米秸稈粉末和成型顆粒熱解產品的固、液、氣產品分布圖。

　　由圖2a可知，溫度越低，固體產率越大；當溫度從300℃增大到500℃?zhèn)€體產率降低，從44.21%降低到33.50%；當溫度升高到700℃，產率持續下降到28.91%，但下降幅度減小。CS與CSP對比發現，CSP炭化后固體產率大于CS熱解固體產率，約10%，結果表明CSP熱解有利于固體產品的生成。原因可能為傳熱速率不同，樣品溫度均勻化不一致。當以固體產物為目的熱解以成型顆粒為原料好。一方面成型顆粒制備需一定溫度（150-200℃）和壓力，接近于生物質烘焙溫度，部分樣品炭化，固定炭含量高，顆粒內部水分減少[9]；另一方面成型顆粒熱解時傳熱傳質作用，抑制了熱量的傳遞和顆粒內部揮發分逸出，揮發分在顆粒內部可能發生二次聚合，促進成型顆粒熱解時固體產率的提高[10]。

　　由圖2b可知，CSP炭化時生物油產率在500℃最高，700℃時最低。CS與CSP對比發現，500℃的生物油產率二者相差僅1.37%，300，700℃時分別相差2.78%，2.95%。表明成型顆粒抑制了熱解生物油的產生，CS生成生物油產率大。原因?yàn)榉勰╊w粒熱解揮發分直接溢出，而成型顆粒傳熱傳質差，揮發分組分間可能會發生二次聚合。此外成型顆粒制備時部分揮發分已溢出。玉米秸稈成型顆粒中灰分高，灰分中含促進熱解的堿金屬，加快熱解進程；高溫?zé)峤馍a(chǎn)的固定碳與揮發分發生二次反應，減少生物油的生成[11]；低溫?zé)峤猓?00℃）為小分子氣體，生物油產率低。

　　由圖2c可知，CSP和CS熱解氣體產率隨溫度增加逐步增大，300℃增大到500℃時，氣體產率增加不明顯；500℃增大到700℃時，氣體產率迅速增加。CS與CSP對比發現，300，500℃時，CS氣體產率較大；700℃時，CSP氣體產率略大，但區別不明顯。這可能是因?yàn)楦邷乜焖贌峤獯龠M(jìn)玉米秸稈的熱解。CSP表層熱解物隨氮?dú)饪焖僖莩觯篃峤庖后w較少，氣體產物與CS產物接近。

　　2.2固體產物分析

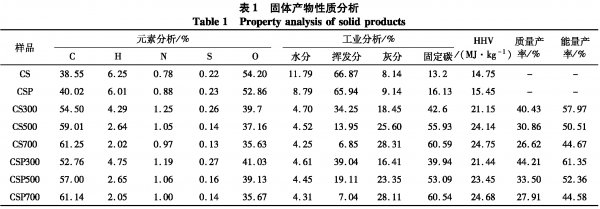

　　表1為CSP.CS熱解固體產物元素分析、工業分析、質量產率、能量產率表。由表1可知，CSP和CS熱解產物各項變化一致。碳元素含量隨熱解溫度增加而增大；同溫度下，CS熱解產物碳元素值大于CSP。氫元素含量隨熱解溫度增加而減小，CSP與CS熱解產物中氫元素含量區別小。揮發分含量隨熱解溫度增加逐漸減小，但CSP揮發分大于CS；CSP300.CSP500揮發分比CS300.CS500大4.7%，5.16%；CSP700揮發分僅比CS700大0.19%。固體成型顆粒制備時部分揮發分已溢出，同時較差的傳熱傳質抑制了成型顆粒揮發分的溢出，因此較低溫度（300，500℃）熱解時，成型顆粒揮發分高于粉末；當溫度增大到700℃，傳熱影響減小，顆粒前期熱解產生的空隙也有利于揮發分溢出，因此CSP700和CS700揮發分區別不明顯。CSP和CS不同溫度熱解后，固體產物熱值區別小，因制備成型顆粒時，部分揮發分溢出，含水率減少，碳元素值較大。質量和能量產率隨熱解溫度的增加減小，在不同溫度熱解后，CSP熱解固體質量產率和能量產率高于CS。

　　2.3氣體組成

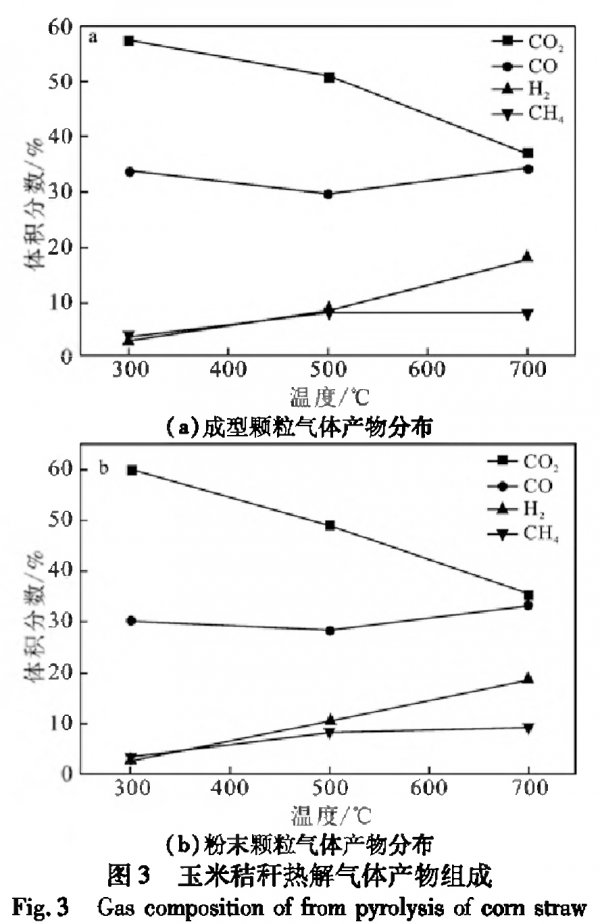

　　圖3為CSP和CS不同溫度熱解氣體組成的體積分?jǐn)?shù)。

　　由圖3a與3b可知，CSP與CS在不同溫度下的熱解氣體變化規律無明顯區別，但氣體組成含量區別明顯。300℃時，CS產生的CO₂體積分?jǐn)?shù)大于CSP，而CO體積分?jǐn)?shù)低，這可能是因CSP熱解過程中，傳質作用導致顆粒內部CO₂與C接觸更充分，加劇了還原反應的產生，使CO產率較大；當溫度為500，700℃時CO₂、CO產率無明顯區別，但CS產生的H₂、CH₄產率偏大，說明成型顆粒熱解時，可抑制木質素中的芳香環縮合和重排反應釋放的H₂，以及脫甲基反應的發生。

　　2.4生物油性質分析

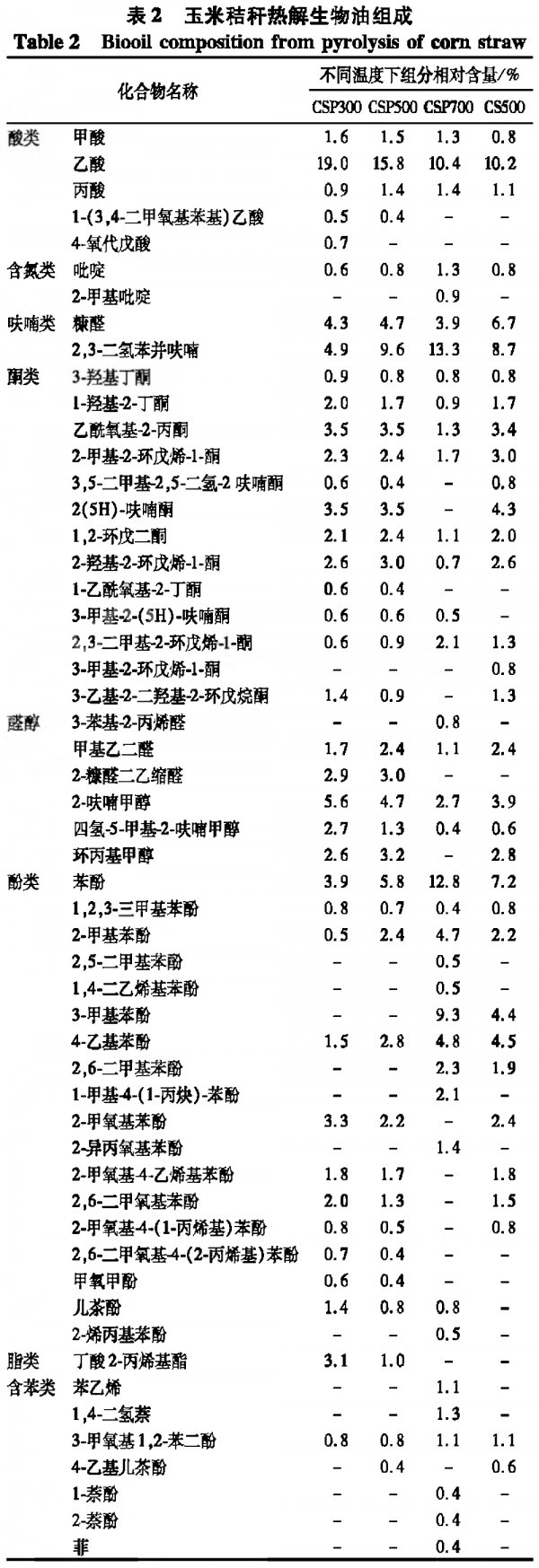

　　表2為CSP和CS在不同溫度熱解時，生物油產物的成分和相對含量分析。

　　由表2可知，CSP熱解產物生物油成分為酸、咲喃、酮、醛、酚、醇等物質，其中酸、咲喃、酮、酚是熱解過程主要產物。

　　300，500℃時，為半纖維素、纖維素聚合結構的斷裂、分解、聚合等反應。熱解過程中纖維素、半纖維素糖昔鍵在熱解時發生斷裂，產生不穩定中間體，如左旋葡萄糖、內醞糖[12]。同時，纖維素、半纖維支鏈結構發生斷裂，并伴隨脫水、脫竣作用，不穩定產物發生脫水、重排、聚合等反應，形成醛、醇、酮、咲喃等化合物[13]。表2可見，CSP在300，500℃熱解產生的酸類、醛酮類化合物比700℃多。咲喃類化合物是毗喃環的脫環生成，同時產生H₂0等氣體。

　　當溫度升高到700℃時，酚類化合物大量產生，如苯酚、2-甲基苯酚、4-乙基苯酚含量增加約100%，同時產生了約9.3%的3-甲基苯酚。生物油中，2，6-二甲氧基苯酚、2-甲氧基-4-（1-丙烯基）苯酚、2，6-二甲氧基-4-（2-丙烯基）苯酚等酚類化合物含量少，不超過生物油含量0.4%，因此表2中未列出。

　　生物質熱解過程中，酚類化合物來源為木質素，木質素是苯丙烷類結構單元鏈接而成芳香族聚合物，組成木質素結構單元的苯丙烷主要有愈創木基、紫丁香基和對羥苯基3種[14]。木質素?zé)峤鉁囟确秶鷱V，一般認為在200-500℃，因此成型生物質在300，500℃條件下熱解中發現了大量的酚類化合物，當溫度升高后，反應加劇，酚類含量提高。700℃熱解過程中，2，3-二氫苯并咲喃含量提高，可能為木質素?zé)峤膺^(guò)程中丙烯基自由基中間體重組產生[15]。

　　CSP和CS的熱解生物油組成可見，CS在500℃熱解時酚類產物接近于700℃時CSP的熱解產物，而酮類物質的產物更接近于500℃時的熱解產物。這是因CS熱解時傳熱傳質好，產物能迅速?gòu)臉悠分幸莩觯磻?yīng)劇烈；CSP經高溫壓縮成型，顆粒內部分子結構緊密，阻礙了反應。因此同樣熱解條件下，CSP的固體產物高于粉末顆粒熱解固體產物。

　　3結論

　　（1）玉米秸稈成型顆粒及粉末在300，500，700℃條件下熱解時，成型顆粒的固體產物大于粉末熱解時固體產物約10%，液體產物與之相反，二者氣體產物無明顯區別。玉米秸稈成型顆粒和粉末在熱解過程中，隨溫度升高，固體產物含量呈下降趨勢，液體產物含量先升高后降低；氣體產物含量呈增高趨勢。

　　（2）固體產物分析表明，玉米秸稈成型顆粒與粉末熱解固體產物的固定碳含量隨熱解溫度的增加而增大，揮發分含量逐漸減少，灰分逐漸增大；在同一溫度下成型顆粒熱解程度低于粉末，有利于固體產物的生產。

　　（3）玉米秸稈成型顆粒與粉末熱解氣體主要成分為CO₂、CO、H₂、CH₄；熱解過程氣體變化規律無明顯區別，但氣體組成含量有變化；300℃時，粉末熱解時產生的CO₂多，500，700℃時粉末熱解產生H₂，CH₄多。

　　（4）生物油GC-MS研究表明，玉米秸稈成型顆粒熱解生物油主要成分為酸、咲喃、酮、醛、酚、醇等物質，其中酸、咲喃、酮、酚是熱解過程中的主要產物；溫度越高，酚類物質的含量越大；500℃粉末熱解產物在酮類物質上接近于500℃成型顆粒熱解生物油，酚類物質上接近于700℃成型顆粒熱解生物油。
