　　摘要：如今高能源利用率的冷熱電聯供系統與可再生能源生物質的集成優勢日趨明顯，具有很大的研究價值。本研究采用生物質氣化式冷熱電聯供系統實現對辦公樓的冷熱電供應。利用DeST軟件計算建筑全年逐時冷熱負荷，并根據電氣設備參數計算出全年逐時電負荷針對研究系統，制定了三種運行策略：“以熱定電”、“以電定熱”及“混合模式”，利用Excel應用進行性能參數的求解，并采用單一因素分析法從經濟、能耗和排放三方面對不同運行模式的性能進行比較。進一步探明系統運行策略與綜合性能的關系，揭示該系統的高效運行機理。

　　1生物質氣化式冷熱電聯供系統的工作原理

　　生物質原料在生物質氣化裝置中氣化后，用凈化裝置過濾出高溫可燃氣體，將純生物質燃氣送入內燃機發電，給建筑物供電。內燃機發電產生的高溫煙氣仍具有超高溫度，將高溫煙氣通過余熱回收裝置回收，回收后的熱量分別與換熱器和制冷機組相連，給建筑物提供冷量或者熱量。在該系統中，可以根據冷、熱、電負荷，適當從電網購買電，或從以生物質為原料的補燃鍋爐獲得熱量。

　　2建筑動態負荷模擬計算

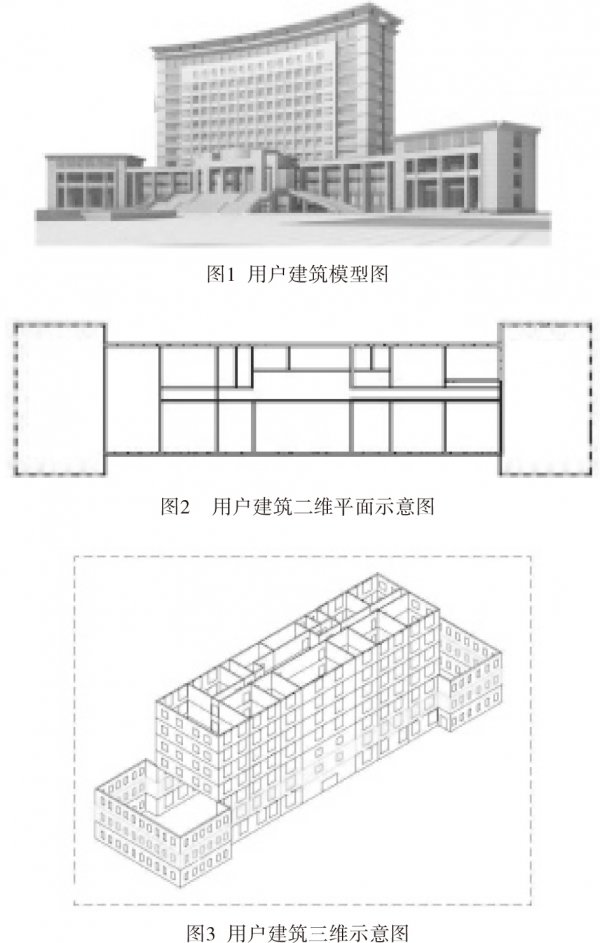

　　以德州市某辦公樓作為冷熱電聯供系統的應用對象，用整套生物質冷熱電聯供系統滿足辦公樓日常的冷、熱、電需求。利用DeST軟件進行建模，將建筑二維CAD圖形轉變成三維立體圖形，并通過相關參數的設置，進行全年分時冷熱電負荷的模擬計算如圖1，2，3。

　　2.1工程概況

　　該建筑總共7層，首層層高3.9m，從二層到頂層層高均為3.6m。辦公樓是底部三層有兩側每層大約516.96m²的空間，底部三層總面積為5301.4248m²，上部四層總面積為5000.7264m²。整棟辦公大樓10300.151m²。

　　2.2冷熱電逐時負荷模擬計算

　　利用DeST軟件進行負荷的模擬，電負荷是根據

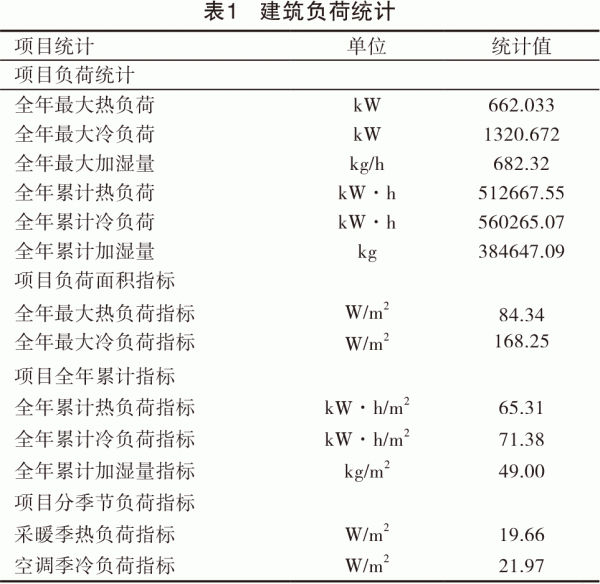

　　照明開關時間及照明設備額定功率、設備逐時使用率及依照國家《公共建筑節能設計標準》中規定的用電指標等計算求得。特別指出，這部分電負荷只包括了建筑負荷，并不包括冷熱源確定以后的系統負荷。該建筑的模擬數據結果如表1：

　　由表可得系統最大熱負荷為662.033kW，最大冷負荷為1320.672kW，最大電負荷為196.061kW。

　　3系統不同運行模式的性能研究

　　3.1系統各運行模式

　　生物質氣化式冷熱電聯供系統的運行策略包括各設備啟停、部分負荷率和各時刻負荷分配。根據熱電聯產的原理，系統運行策略可分為三種類型：以熱定電、以電定熱和混合模式，它們各自的特點如下：

　　1）以熱定電（FTL）：在此模式下，系統優先考慮建筑物的冷熱負荷，即在一定的熱電比下，系統的輸出電量由建筑冷熱負荷決定。當系統發電量不足時，從國家電網購買補充；當系統產生的電量過剩時，可以將其傳輸?shù)焦秒娋W(wǎng)以供其他用戶或增設蓄電池存儲使用。

　　2）以電定熱（FEL）：在此模式下，系統優先考慮建筑電負荷的需求，就能量而言，電能比熱能等級更高、更有價值。當系統輸出熱量不足時，可由補燃鍋爐補充；當系統輸出冷熱量過大時，若直接排掉，會造成資源浪費。可以利用蓄熱器貯存剩余熱量，利用小型燃氣鍋爐作為調峰鍋爐，以應對供熱高峰。

　　3）混合模式（FHL）：在此模式下，“以熱定電”和“以電定熱”兩種模式交替運行，每個時刻的具體運行模式取決于建筑物的冷熱需求、分時電價等因素。

　　3.2系統各運行模式性能的數學描述

　　4系統各運行模式的性能計算結果及分析

　　4.1系統各運行模式性能的參數求解

　　4.2系統各運行模式的性能計算結果及分析

　　1）系統經濟分析

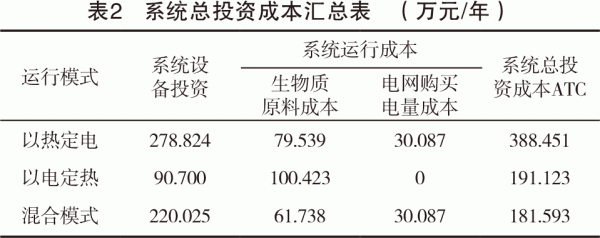

　　在生物質氣化式冷熱電聯供系統中，年度總費用（ATC）用來評估系統發電的經濟效益。系統經濟成本只要考慮兩部分：一部分是系統運行成本，另一部分是系統設備成本。系統設備的額定容量主要決定系統的初始投資，而系統的運行模式主要影響系統運行成本，包括生物質原料購買費用以及電網購電費用兩部分。不同運行模式下系統總投資成本的計算結果如表2：

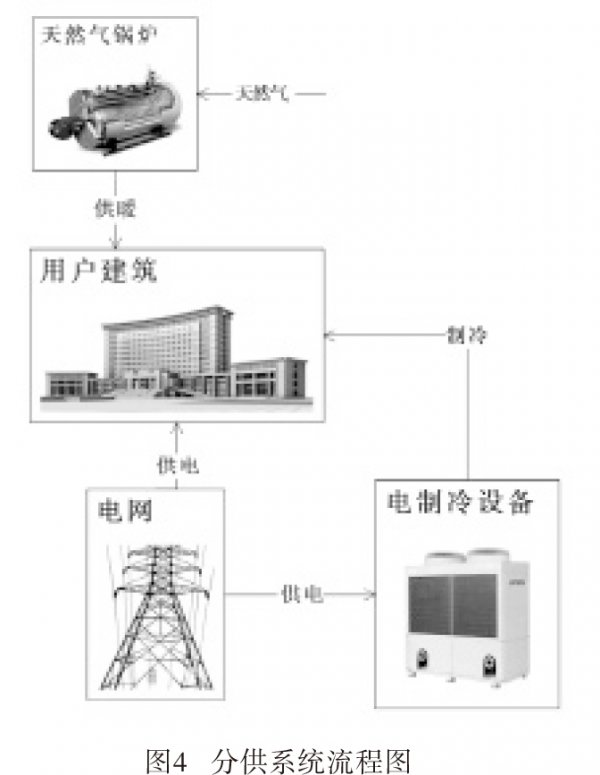

　　不同的系統具有不同的特點，為了更好地進行綜合性能的研究，引入分供系統和聯供系統進行比較。分供系統就是直接利用簡單的設備，滿足建筑冷、熱、電負荷。分供系統中，天然氣鍋爐負責供熱，電制冷設備負責供冷，而建筑電負荷則通過國家電網購買。

　　“分供模式”中，系統總投資成本ATC達到了178.733萬元，其中系統設備成本共花費15.222元，占系統總經濟成本的9％，而系統運行成本共花費163.551萬元，其中天然氣成本占10％，電網購電成本占90％。

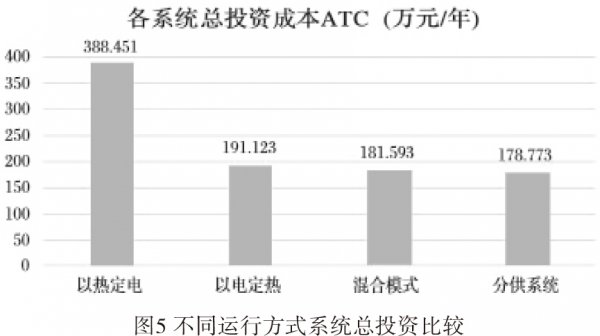

　　根據結果可以看出，單純比較系統經濟成本，分供系統是較優的選擇，因為其系統設備投資較少，只需要天然氣鍋爐、電制冷設備和供熱設備即可。而聯供系統中，“混合模式”較為經濟，主要原因是“混合模式”下，系統沒有殘余熱量和電量，通過電網購電或者生物質鍋爐補充熱量，可使系統幾乎達到供需平衡的理想狀況，系統的設備容量不會過大，這就節省了系統的投資成本。下面的柱狀圖5能更清晰地看出各個系統在經濟方面的優勢和不足。

　　2）系統能耗分析

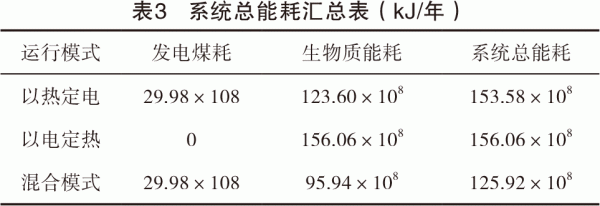

　　系統能耗是分析一個系統性能的重要因素。不同運行模式下系統總能耗的具體數據如表3：

　　為了便于對系統綜合性能進行研究，依然引入分供系統和聯供系統進行比較。分供系統中，系統總能耗達到了156.16×10⁸kJ，其中發電能耗相對較多，共134.42×10⁸kJ，占系統總能耗的86％，而生物質能耗共21.74×10⁸kJ，占系統總能耗的14％。

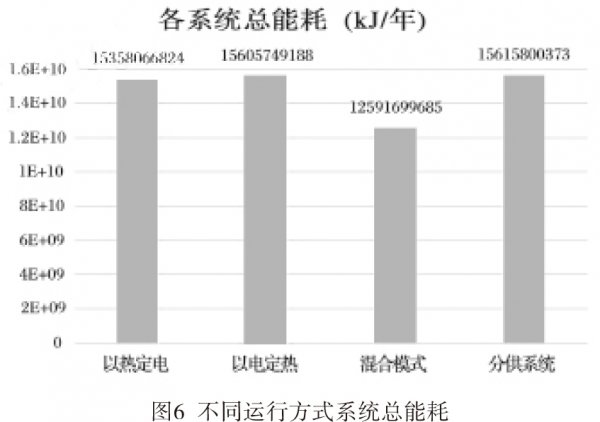

　　經過比較分析，可以看出“混合模式”是三種運行模式中系統能耗最少的一種，相比之下分供系統也不再擁有優勢。主要原因是“混合模式”結合了“以熱定電”和“以電定熱”兩種模式的優勢，以能源全部消耗殆盡為原則，主要宗旨是不產生多余熱量以及電量，系統均衡了生物質鍋爐和電網買電的“任務”，所以系統能耗較少，具有很好的發展前景。下面的柱狀圖6能更清晰地看出各個系統在能耗方面的優勢和不足。

　　3）系統排放分析

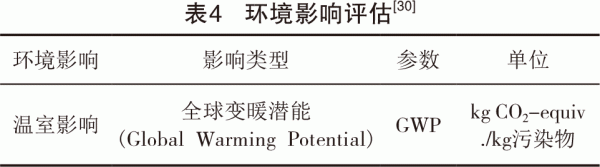

　　分析排放即分析系統對環境的影響如表4，將“影響”轉化為數值，需要進行系統對環境的定量評估。本研究主要考慮系統的CO₂排放對環境的影響，其中主要是溫室效應，它會造成全球氣候變暖，使全球降水量重新分配，加速冰川融化，造成海平面上升等。

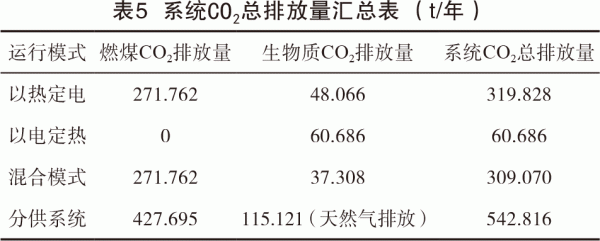

　　因此，減少大氣中的CO₂排放量是人類的一項緊迫任務。通過比較系統在不同運行模式下的CO₂排放量，分析系統對環境的友好性，這是判斷系統運行模式優劣的重要因素之一。特別指出，本次研究的生物質冷熱電聯供系統采用清潔環保的生物質作為燃料，生物質本身也吸收CO₂，因此可以認為生物質氣化式冷熱電聯供系統在生物質燃燒過程中不會產生任何對環境有副作用的物質。表5為各運行模式下CO₂排放量的具體數據：

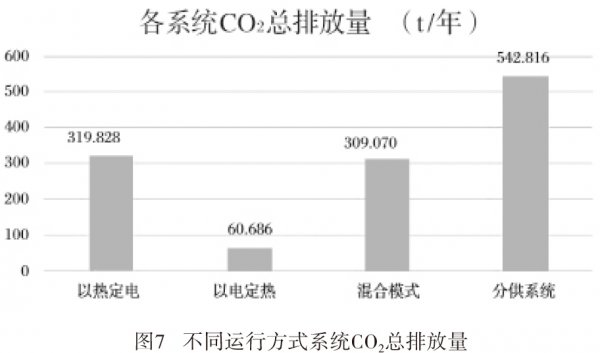

　　用柱狀圖7更能直觀地對比各運行模式的排放性能：

　　從計算結果來看，在排放分析中，生物質氣化式冷熱電聯供系統占據了相當大的優勢，“以熱定電”的CO₂排放量是分供系統的58.9％，“以電定熱”的CO₂排放量是分供系統的11.2％，“混合模式”的CO₂排放量是分供系統的56.9％。在聯供系統的三種運行策略中，“以電定熱”優勢明顯，對全球變暖潛能的影響也是最小的。分供系統的二氧化碳總排放量是最高的，主要原因是系統的電負荷完全由電網供應，且冷負荷也由電制冷設備滿足，而電網供電主要是用煤發電，發電過程中會燃燒產生二氧化碳，且天然氣供暖過程也會產生大氣污染物。相比較之下，生物質氣化式冷熱電聯供系統，尤其是“以電定熱”模式具有很好的環境效益。

　　4.3綜合性能比較

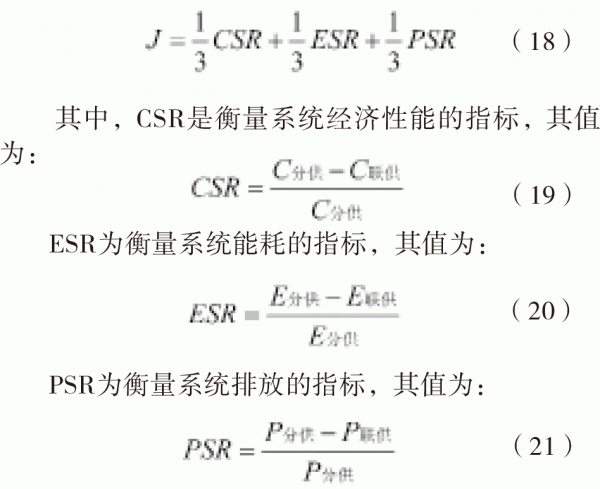

　　為更好地比較不同系統不同模式的經濟、能耗以及排放三方面綜合性能，可以通過一個綜合指標來衡量系統優劣。設綜合性能指標為J，則有：

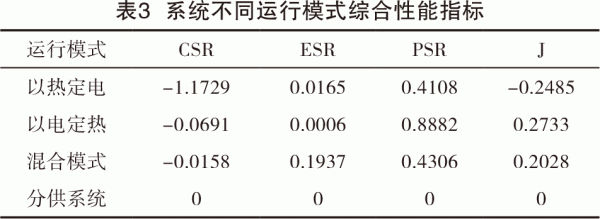

　　以計算公式結合本章的系統計算數據，分別計算不同系統下不同模式的綜合性能指標，最終得到結果如表3：

　　可以看出，整體而言聯供系統較分供系統具有更好的綜合性能。其中“以電定熱”的綜合性能最好，綜合性能指標遠超過剩余幾種運行模式，主要原因是：“以電定熱”模式中，系統無需從國家電網購電，故相比其他模式，節省了大量的燃煤。眾所周知煤炭的排放系數是極大的，煤炭燃燒過程會產生大量二氧化碳，對環境的影響力巨大；其次，雖說“以電定熱”在經濟和能耗方面并不是最優模式，但其在排放方面的優勢過于明顯，已足夠彌補其在經濟和能耗方面的微小差距。故總體而言，“以電定熱”是系統最優運行模式，在未來最具有發展優勢。

　　小結

　　本研究利用DeST軟件模擬出建筑全年的逐時冷熱負荷，同時結合電氣設備參數計算出全年電負荷。采用單一因素分析法分別從經濟、能耗和排放三方面進行分析比較，得出系統最優運行策略，揭示系統高效運行機理。經過比較可以發現，每個系統都有自身的優勢和不足。本文中特別引入了分供模式進行綜合性能比較，最終得到結論：聯供系統在以經濟、能耗及排放三項指標為基礎的綜合性能比較中占據優勢，而其中“以電定熱”運行模式綜合指標最優，是系統最優運行策略。
