李震，王宏強，高雨航，閆莉，王鵬

（內蒙古科技大學機械工程學院，內蒙古包頭014010）

　　摘要：應用離散元軟件EDEM創建了長徑比為5：1的模具，對沙柳生物質燃料的成型進行了仿真研究，并對其成型特性進行了4因素3水平的正交分析，研究了顆粒形狀、粒度、壓縮速度及保壓時間對顆粒致密成型的影響。以成型顆粒的粘結性、成型密度及成型能耗為評價指標，分別得出了各因素對其影響的主次關系；同時，采用綜合分析法對成型條件進行了綜合評價。結果發現：顆粒形狀為類棱錐體，粒度為l~4mm、壓縮速度為60mm·min^-1、保壓時間為75s時，沙柳生物質的成型特性最好。以上研究可為沙柳等沙生灌木類生物質燃料的實際致密成型生產過程提供數據參考與借鑒。

　　目前，傳統能源日漸匱乏，而生物質能具有儲量龐大、可再生和無污染等優點，是位于全球能源消耗總量第4位的能源[1]。在未來能源系統中將會占據舉足輕重的地位。沙柳是中國北方地區較常見的沙生灌木類能源樹種之一，具有耐寒、耐旱、防風、固沙等作用；其次，沙柳具有“平茬復壯”的生長特性，3年即可成材，不砍則廢[2]。將其致密成型為生物質燃料，不僅能解決沙區和國內當前的能源匱乏的問題，同時也能帶來相應的經濟效益。

　　當前，國內外生物質燃料的生產主要為冷態成型，對于其致密成型的研究主要集中于工藝設備與參數、成型壓力及物料含水率等方面對成型燃料品質的分析主要是針對于機械強度、松弛密度等宏觀物理特性方面[3-5]；這些研究對象大多為秸稈及農林類材料，但實際生產過程中，由于物料種類的不同，其所需的最佳成型條件也不盡一致[8-9]。因此，對于沙生灌木類生物質成型特性仍需進一步的專題研究。基于此，本文應用離散元軟件EDEM，就各因素（顆粒形狀、粒度、壓縮速度、保壓時間）對沙柳生物質成型特性（粘結性、成型密度、成型能耗等）的影響做了仿真研究。

　　為了更好地契合實際生產工程，本文在采用EDEM仿真生物質燃料成型的過程中，創建了不同形狀與粒徑的顆粒，同時采取了不同的壓縮速度和保壓時間。從粘結性、成型密度與成型能耗3個方面對成型燃料的品質特性做了分析，并得出了沙柳生物質成型的最優工藝參數。以期為實際生產提供數據借鑒與理論參考。

　　1試驗方法

　　1.1離散元模型與仿真參數

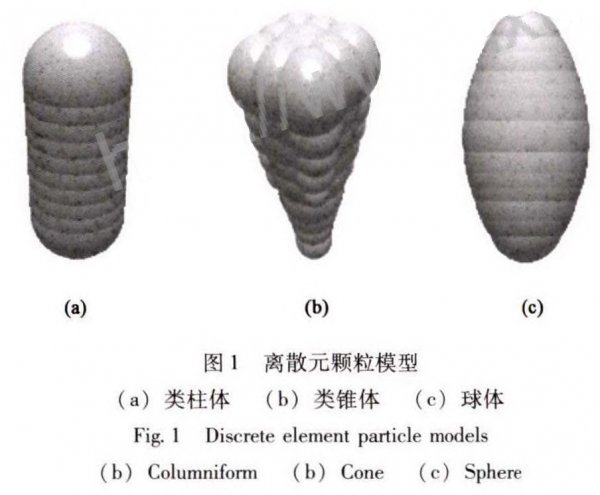

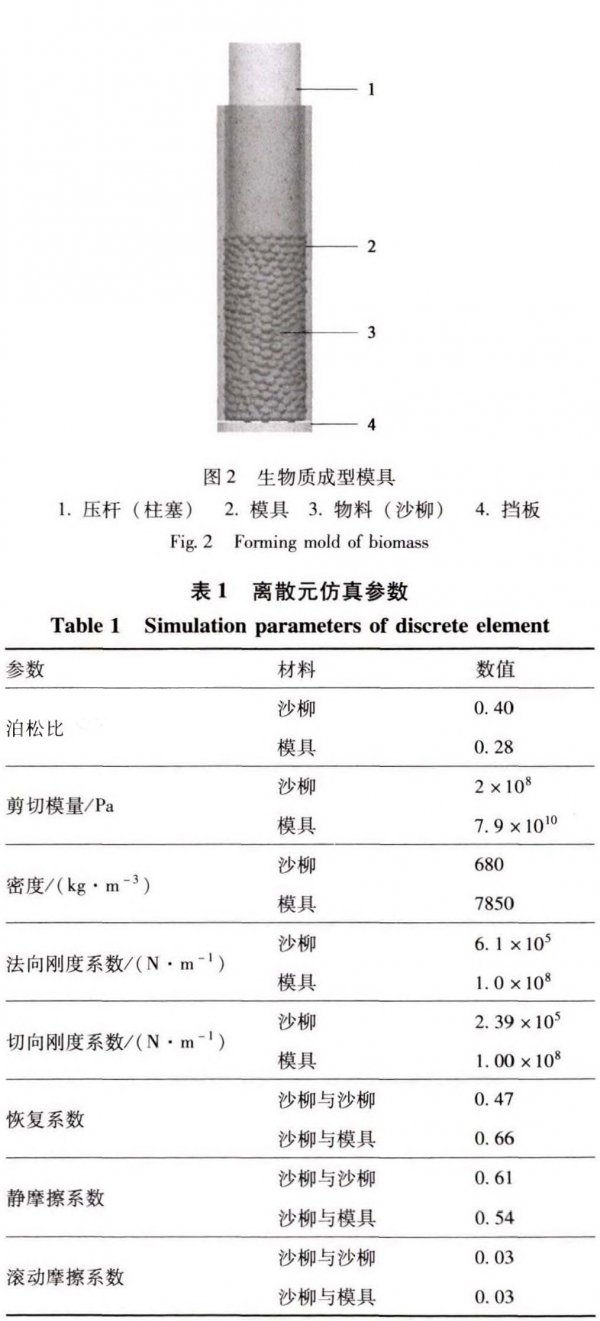

　　實際生產中，生物質原料在粉碎后具有不同的形狀與粒徑。因此，構建了如圖1所示的3種沙柳顆粒模型，分別為類柱體、類錐體和球體，原始顆粒軸徑長均為2mm，模擬過程中根據顆粒工廠(Factories)中粒徑自定義(Size-user Defined)等方式可設置其單組試驗的粒徑取值并完成模擬。同時，創建如圖2所示的壓縮模型，模具長徑比為5：1，模具長為100mm，直徑為φ20mm，進行閉式壓縮試驗。結合相關離散元仿真分析過程與理論方法首先，選取其中一個方案進行多次預壓縮仿真試驗，直到調試其每次試驗結果誤差均在合理范圍之后，再對已定所有方案進行統一試驗。

　　根據粉碎后沙柳顆粒自身的力學特性，以及壓縮過程中顆粒間的接觸粘結性，決定選用EDEM中Hertz-Mindlin withB onding作為顆粒與顆粒、顆粒與模具間的接觸模型。為了確保試驗的順利進行，結合離散元仿真中沙柳以及相關生物質的參數特性[11-12]，本試驗中各參數的設定如表1所示。另外，考慮到各仿真中瑞利(Rayleigh)時間步長的差異性，在各組試驗中統一取20%的瑞利(Ray­leigh)時間步長作為固定時間步長。試驗過程為:首先，創建顆粒工廠，用動態(Dynamic)方式生成一定量的顆粒，等顆粒填充完畢并處于穩定狀態后，柱塞開始下壓，壓縮速度按各組試驗需求分別選取，取最小單元尺寸(CellSize)的3倍作為仿真網格尺寸，開始仿真。

　　1.2正交試驗設計

　　已有研究表明，物料粒度對生物質燃料的成型特性具有顯著的影響，小粒度物料在壓縮過程中的延展性較好，易壓縮成型；大粒度物料的填充性差，不易于成型，一般棒狀燃料對原料粉碎粒度的要求在10-30mm之間，顆粒成型燃料則在10mm以下[13]。其次，壓縮速度也是影響燃料成型特性的重要因素，有研究指出，壓縮速度在40mm-min^-1時成型效果較佳[14]。再者，有研究顯示，保壓時間也是影響燃料成型的關鍵因素之一，一般最佳保壓時間為1min左右[15]。實際成型過程中，除了上述影響因素之外.物料含水率、成型溫度等均會對燃料的成型產生影響。由于EDEM無法對水分與溫度的影響做仿真計算，故本文以原料形狀、粒度和壓縮速度、保壓時間4個因素為研究變量，探究其共同作用對沙柳生物質燃料成型特性（粘結性、成型密度、成型能耗）的影響。

　　基于上述分析，對以上4個因素分別選擇了3個水平，采用L9（34）正交試驗完成沙柳生物質燃料的壓縮成型，其因素水平設置如表2所示。

　　2試驗結果與分析

　　2.1分析方法

　　2.1.1粘結性

　　粘結性能夠反映成型燃料顆粒的機械強度及抗破壞性等重要特征[16]。首先，對各組方案在已設參數下進行同種程度的擠壓，擠壓完成后將其輸出（Export-Simulation）保存；然后，將上述輸出文檔在窗口重新打開進行粘結性的檢測與分析。檢測過程為：固定成型燃料兩端，測量切塊（圖3）與燃料從接觸到斷裂過程中所受的最大力（即顆粒間粘結力）。以其最大粘結力來表征顆粒間的粘結性。圖3為該過程中不同時刻燃料的破壞程度。

　　2.1.2成型密度

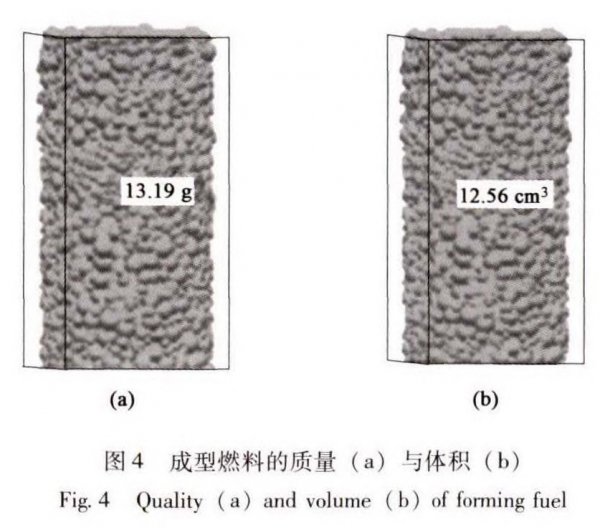

　　成型密度是衡量生物質燃料成型品質的一項關鍵指標[17]。實際生產過程中，燃料在擠出模具之后會發生應力松弛等現象，從而導致燃料體積膨脹、密度降低。基于此，應用EDEM仿真計算了柱塞行程為60mm時各方案下成型顆粒的質量與體積，由此來計算顆粒的成型密度，再根據密度的變化對成型方案做出分析優化。成型顆粒質量與體積的計算如圖4所示。

　　2.1.3成型能耗

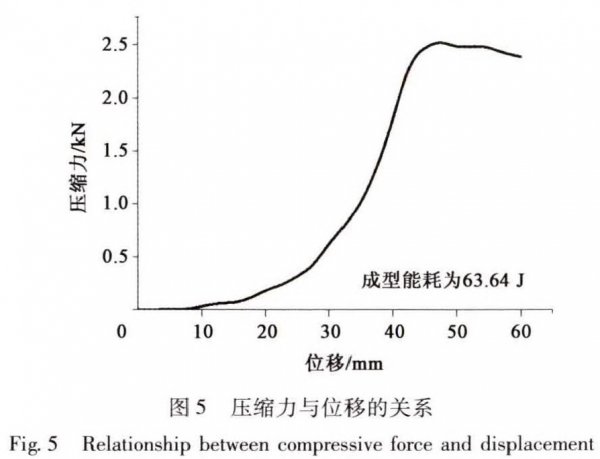

　　成型能耗是生物質燃料致密成型中必須考慮的重要指標之一[18]。在確保燃料成型密度等相關指標均滿足要求的情況下，盡可能選擇低能耗成型條件是實際生產中須考慮的一個主要目標。在離散元EDEM仿真過程中，通過如圖5所示的壓縮力與位移的變化曲線，應用Origin軟件對其分別進行數值積分計算，從而獲得各條件下壓縮力所做的功，即成型能耗。

　　2.2正交試驗結果分析

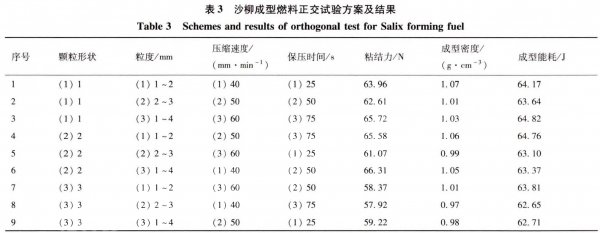

　　根據表2中沙柳生物質成型試驗因素水平參數，對沙柳顆粒的成型過程進行了正交試驗分析。試驗方案及結果如表3所示。

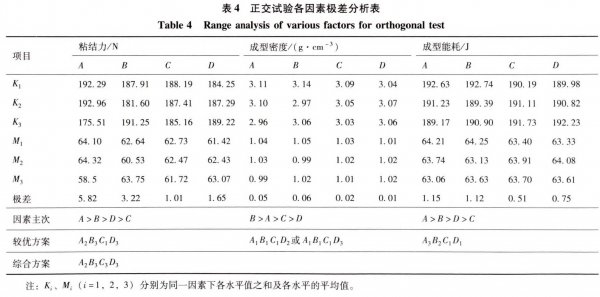

　　該正交試驗為4因素3水平，對表3數據進行極別較大，對試驗選定指標的影響大，對應的因素為主要差分析。極差為各水平對應因素中平均值的最大值與影響因素；反之，極差值小，對試驗結果的影響也就小，最小值之差。極差值大，說明在該水平范圍內產生的差該因素為次要影響因素。其極差分析結果如表4所示。

　　2.2.1粘結性分析

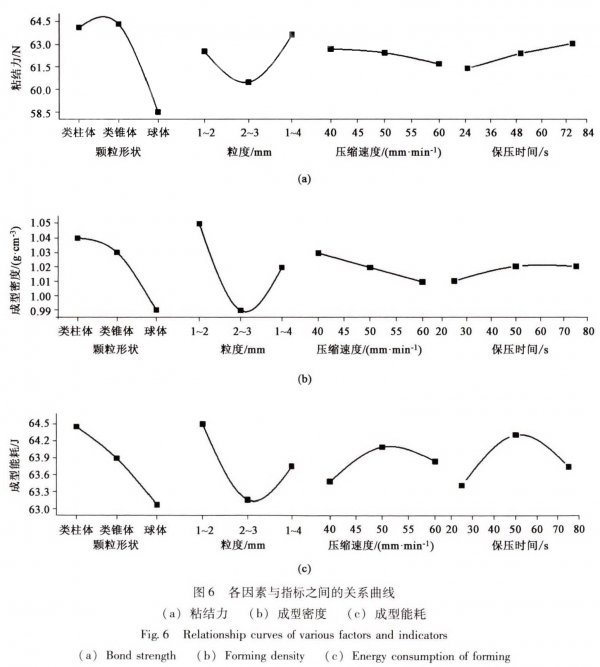

　　由表4數據可知，就成型顆粒的粘結性而言，各因素極差由大到小依次為顆粒形狀、粒度、保壓時間與壓縮速度。表明各因素對成型燃料粘結性影響的強弱依次為ABDC，即顆粒形狀〉粒度〉保壓時間〉壓縮速度。根據圖6a顯示，類柱體、類錐體顆粒在擠壓成型后彼此間的粘結力明顯高于球體顆粒，其中，類錐體對應粘結力最大，為64.32N，其次為類柱體顆粒64.10N、球體顆粒58.50N。結合顆粒模型（圖1），究其原因為：類錐體顆粒彼此間能夠形成類似于線或面的接觸，內部摩擦力較球體顆粒大，此外，由于其特殊的形狀，壓縮過程中顆粒之間容易產生“鑲嵌”、“互鎖”等結構，故成型后顆粒之間粘結性較好；同理，自然狀態下類柱體顆粒能夠形成線接觸，球體顆粒之間只能形成點接觸，而且類柱體顆粒在壓縮過程中變形后易產生“搭接”結構，故粘結性優于球體顆粒。粒度對粘結性的影響主要表現為：較小顆粒成型后的粘結效果好；其次，粘結性隨著顆粒混合不均勻度的擴大而上升，其中，粒度為1~2mm時，粘結力為62.64N，2~3mm時為60.53N，1~4mm時為63.75N。究其原因為：粒度越小，擠壓過程中顆粒流動性與填充效果越好，故壓縮特性及粘結性也較好；此外，當粒度分布較寬時，顆粒之間也能形成較好的填充性，顆粒的成型效果與粘結特性同樣會有所提高。隨著壓縮速度的增加，成型燃料的粘結性有明顯的降低趨勢，其原因可能在于壓縮速度過快使成型燃料內部內聚力劇增而導致。隨著保壓時間的延長，顆粒之間的粘結力有所提高，但上升趨勢有所減緩。其原因在于：保壓階段是對內聚力的一個緩慢釋放過程，若保壓時間過短，內聚力得不到有效釋放，會導致燃料內部發生膨脹，自身結構松散，致使顆粒間的粘結性減弱，而保壓時間過長對其粘結性反而無明顯作用。

　　2.2.2成型密度分析

　　由表4數據可知，各因素對成型密度的影響次序為B>A>C>D，即粒度〉顆粒形狀〉壓縮速度〉保壓時間。根據圖6b顯示，顆粒形狀與粒度對成型密度的影響較為顯著。類柱體與類錐體顆粒的成型密度較高，分別為1.04和1.03g-cm^-3，球體顆粒成型密度為0.99g?cm^-3。分析原因為：與顆粒形狀對粘結性的影響類似，球體顆粒間較低的粘結性及自身結構特征致使成型燃料容易松弛，故而會造成密度的降低。粒度為1~2mm時，成型密度為1.05g?cm^-3；粒度為2~3mm時，成型密度為0.99g·cm^-3；粒度為1~4mm時，成型密度為1.02g·cm^-3分析原因為：粒度對成型密度的影響主要體現在自身的填充性及壓縮性方面。此外，成型密度隨壓縮速度的增大而有所降低，壓縮速度為40，50和60mm-min^-1時，成型密度分別為1.03，1.02和1.01g·cm^-3，無明顯差別。再者，成型密度隨著保壓時間的增大呈現增長趨勢并趨于平緩。分析原因為：與上文類似，保壓過程中，當內聚力被釋放到不足以造成燃料嚴重膨脹或松弛的程度后，便不會對成型密度造成大的影響。

　　2.2.3成型能耗分析

　　成型能耗是燃料經濟性評價的一項重要指標。對其而言，最大的極差因素為顆粒形狀，其次為粒度、保壓時間、壓縮速度，即各因素對燃料成型能耗影響的強弱依次為：顆粒形狀〉粒度〉保壓時間〉壓縮速度。根據圖6c顯示，各因素對成型能耗的影響趨勢大致與對成型密度的影響相同，其中，類柱體顆粒成型能耗為64.21J、類錐體顆粒成型能耗為63.74J、球體顆粒成型能耗為63.06J，粒度在1~2mm時，能耗為64.25J；粒度為2~3mm時，成型能耗為63.13J；粒度為1~4mm時，成型能耗為63.63Jo究其原因為：顆粒形狀與粒度對成型能耗的影響主要來源于顆粒自身的結構特征，相比于類柱體、類錐體顆粒，球體顆粒之間摩擦小、流動性好、易于壓縮，故成型能耗最低；此外，顆粒粒度為1~2mm和1~4mm時所需成型能耗均高于2~3mm顆粒。推測其主要原因為：前者粒度較小、填充密實，后者粒度分布廣泛，顆粒之間的空隙也能夠得到較好的填充，故兩者所需成型壓力較2~3mm顆粒大，成型能耗也就越大。壓縮速度與保壓時間對成型能耗的影響呈現出先增后減的趨勢，但從數值上看并無明顯差別。

　　2.2.4綜合分析

　　實際生產中，對生物質燃料成型品質的定義都是綜合評價的結果，本文所設計的4因素3水平正交試驗，給岀了3項評價指標。為了探尋更優的成型條件且兼顧各指標，應用綜合評價法來完成對各指標的分析。通過上述分析得出：A3B2C1D3方案下的燃料粘結效果最佳，A1B1C1D2或A1B1C1D3方案下的燃料成型密度最佳，A3B2C1D1方案下成型能耗最低。結合圖6分析，類柱體和類錐體顆粒成型后燃料粘結度相近，且遠高于球體顆粒；從成型密度來看，類柱體顆粒略高于類錐體，且兩者遠高于球體顆粒；但在成型能耗方面，三者間有明顯的差別，類柱體最大、類錐體次之、球體最小。故在保證粘結性、密度兩指標較好的情況下，成型能耗較低的水平為(類錐體顆粒)最佳選擇。

　　同理，結合圖6分析粒度對3個指標的影響，當粒度為2~3mm時，雖然成型能耗最小，但成型密度、粘結性遠小于其他兩水平；再看粒度為1~2mm時，成型密度最高且粘結性也較好，但成型能耗明顯高于其他，同時，粒度太小會增加實際生產過程中的粉碎成本。故粒度為1~4mm時為最佳水平參數。當壓縮速度為40mm·min^-1時，成型燃料的粘結性、成型密度、成型能耗均較優，但與60mm·min^-1時相比，3指標對應差值并無太大變化；故考慮到實際生產過程中對效率的提高，選取后者為該因素下的最佳水平。保壓時間為75s時，成型燃料顆粒間的粘結力在數值上明顯高于其他水平，此時成型密度也最高，成型能耗較低，故75s為保壓時間的最佳水平。結合上文分析，沙柳生物質燃料致密成型最佳方案為：A2B3C3D3，即顆粒形狀為類錐體、粒度為1~4mm、壓縮速度為60mm·min^-1、保壓時間為75s。

　　3結論

　　(1)研究表明，在沙柳顆粒致密成型的已設各因素中，對成型燃料顆粒間粘結性的影響主次關系為：顆粒形狀〉粒度〉保壓時間〉壓縮速度；各因素對沙柳成型密度的影響依次為：粒度〉顆粒形狀〉壓縮速度〉保壓時間；各因素對成型能耗的影響依次為：顆粒形狀〉粒度〉保壓時間〉壓縮速度。

　　(2)隨著顆粒粒度的減小，成型密度增大，粘結性也較好，但成型密度增值較小，反而增加了成型能耗，并且，粒度過小會增加粉碎成本。其次，壓縮速度減小能夠提高粘結性和成型密度，同時，在一定范圍內能夠降低成型能耗；但這種變化在數值上極小，而在實際生產中壓縮速度過低，會嚴重影響生產效率。隨著保壓時間的增加，粘結力提高較為明顯，但成型密度與成型能耗在數值上無明顯改變。

　　(3)結合生物質燃料的實際生產過程，綜合考慮各因素對3個指標的影響，最終得出，沙柳顆粒致密成型的最優方案為：A2B3C3D3，即顆粒形狀為類棱錐體、粒度為1~4mm、壓縮速度為60mm-min^-1、保壓時間為75s時，燃料綜合品質最好。
