張小桃，段佛元，黃勇，王愛軍

(華北水利水電大學電力學院，河南鄭州450003)

　　摘要：為了研究不同高度生物質氣再燃噴口對鍋爐燃燒過程等的影響，基于Fluent軟件，搭建燃煤耦合生物質氣模型，對某公司660MW機組煤粉爐耦合生物質氣再燃過程進行了數值模擬，研究生物質氣噴口位置對鍋爐溫度場、NO_x的排放量和煙氣中各組分變化的影響。結果表明：燃煤鍋爐耦合生物質氣再燃會導致爐膛煙氣出口溫度升高，并且隨著生物質氣噴口高度的增加而增加；生物質氣再燃能降低NO_x的排放量，生物質氣噴口位于再燃區上部、中部、下部時NO_x排放的平均質量濃度分別為22.32、210.19、239.58mg/m³其中生物質氣噴口位于再燃區中部的效果最好，與原始工況NO_x排放平均質量濃度291.96mg/m³相比，下降了2.01%；生物質氣再燃增加了煙氣中CO的體積分數，并且隨著生物質氣噴口位置的增高而增加。

　　生物質氣和大型燃煤鍋爐機組耦合發電，不但能提高生物質利用效率，還能降低污染物的排放^[1]。生物質與燃煤機組耦合運行是消納秸稈和農林廢棄物，污泥垃圾等燃料的有效途徑^[2]。李國林等^[3-5]結合我國實情，闡述了生物質氣耦合的必然性；王一坤等[6-8]研究分析了我國燃煤耦合生物質氣發電的現狀；李振山等^[9-11]研究了生物質氣還原NO_x的反應機理并驗證了生物質氣摻燒可以減少NO_x的生成量；孫俊威等^[12]利用Fluent軟件研究了生物質氣再燃對污染物排放的影響，發現生物質氣再燃可以降低NO_x的排放；殷仁豪等^[13-17]研究了生物質氣再燃對污染物排放的影響，發現生物質氣對污染物中的NO_x有很高的還原率；徐皓鵬等^[18]研究了燃煤與生物質氣混燃的燃燒特性及對污染物排放的影響，發現摻燒生物質氣不僅可以降低污染物排放，而且對鍋爐運行影響較小；NihadHodzic等^[19]研究了煤與生物質、天然氣共燃對污染物排放的影響，發現通過燃料和空氣分級可以降低NO_x的生成；吳智泉等^[20]通過系統能流、煙流分析模型，分析生物質氣化-燃煤耦合發電系統能量流動及損失分布，采用科學合理的燃氣配氣方式，鍋爐燃燒穩定性幾乎不受影響。

　　本文基于Fluent軟件，對不同高度生物質氣噴口對660MW機組煤粉鍋爐耦合生物質氣再燃過程進行數值模擬，對比分析不同高度生物質氣噴口對鍋爐爐膛溫度、煙氣組分分布和NO_x排放的影響，為燃煤耦合生物質氣再燃提供參考數據。

　　1實驗對象及方法

　　1.1鍋爐概況

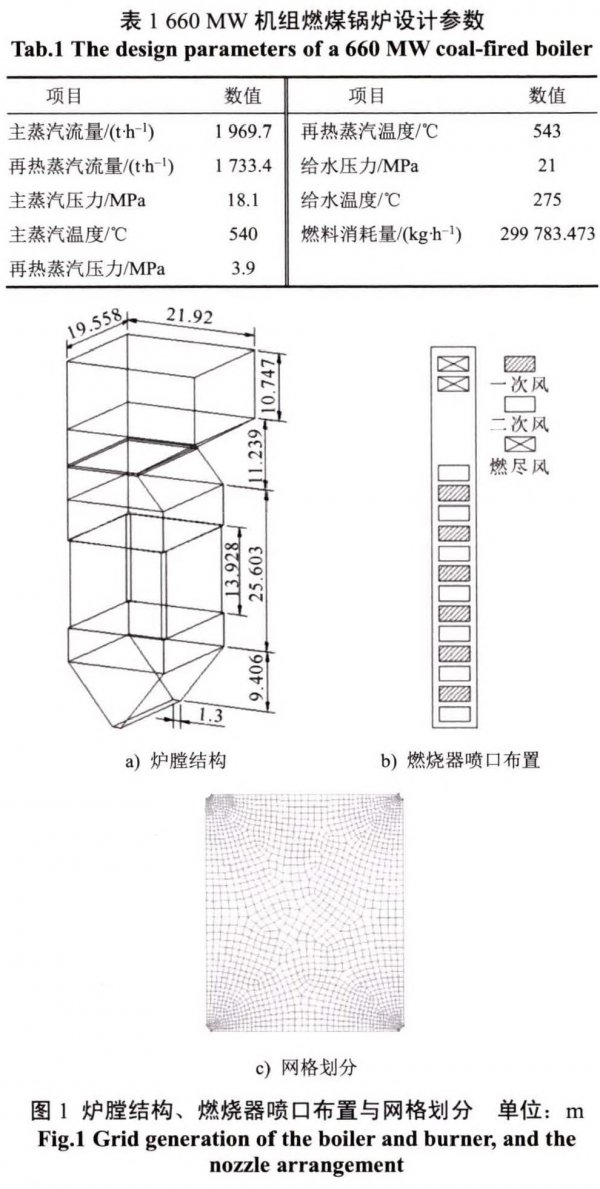

　　本文研究對象為某660MW機組亞臨界、一次再熱、控制循環、四角噴燃燃煤鍋爐。鍋爐爐膛寬19.558m，深16.44m，高約為57m。燃燒器呈四角切圓布置，一次風噴口總計24個，二次風噴口總計28個，一次風噴口與二次風噴口間隔布置，燃盡風噴口總計8個。一次風噴口面積為0.6m×0.6m，二次風噴口面積為0.60m×0.75m，燃盡風噴口面積0.60m×.75m。鍋爐主要設計參數見表1。利用GAMBIT軟件對鍋爐按1:1建模，并劃分網格數約為70萬。爐膛結構、燃燒器噴口布置與網格劃分如圖1所示。

　　1.2數學模擬與計算方法

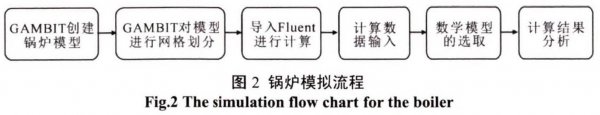

　　燃煤耦合生物質氣是一個復雜的燃燒過程。其數學模型既包含湍流流動、離散相運動和氣固兩相與爐膛壁面間的對流，也包含揮發分析出、焦炭燃燒和輻射傳熱。鍋爐模擬流程如圖2所示。

　　氣相湍流運動釆用k-£模型；釆用非預混燃燒模型，把化學反應速率計算問題轉化為流動混合問題，進而也解決了化學反應速率難以求解的問題。其中，煤以主要流、經驗流的形式通入，生物質氣以次要流、非經驗流的形式通入P1模型求解煤粉燃燒的輻射傳熱較準確，因此采用P1模型；焦炭的燃燒釆用動力/擴散限制模型；采用Simple算法求解計算離散方程組的壓力和速度耦合，先冷態后熱態，最后再計算NO_x排放質量濃度。

　　1.3生物質氣與燃煤再燃過程理論基礎

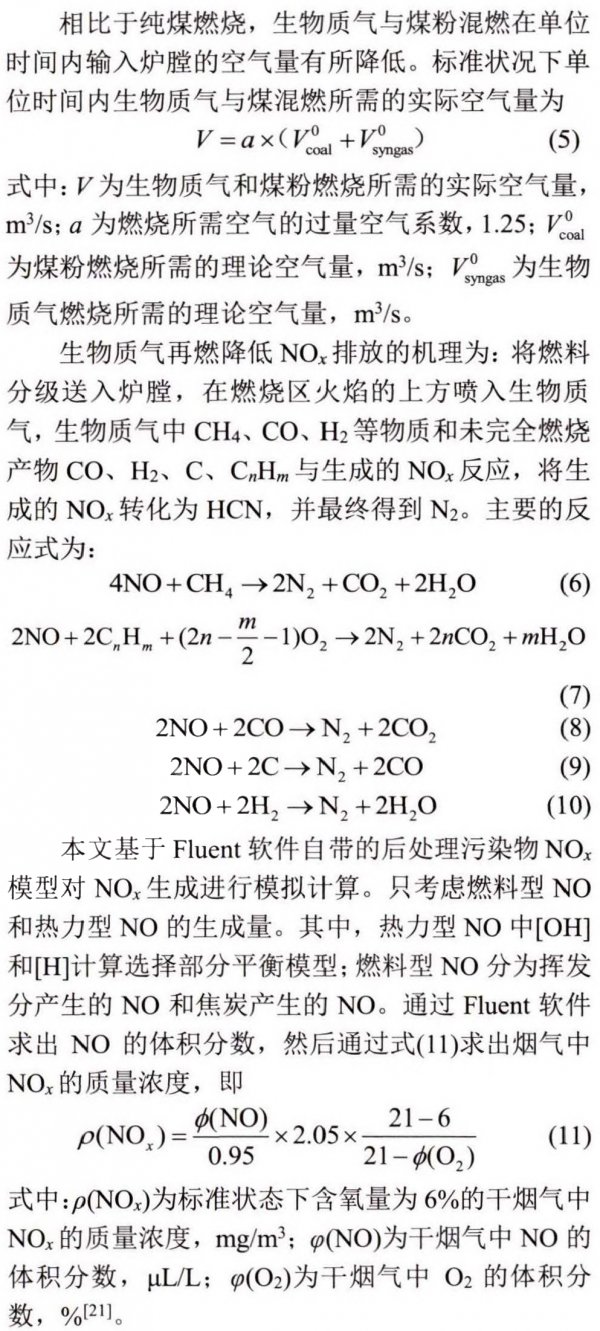

　　生物質氣再燃，是將生物質氣作為二次燃料投入主燃燒區與燃盡區之間的區域，在這里煤粉燃燒產生的NO_x與炷根O₂i和未完全燃燒產物CO、H₂、C和C_nH_m發生還原反應，生成N₂，最終減少NO_x生成量。利用這一原理，把爐膛高度自下而上依次分為主燃區、再燃區和燃盡區。

　　1.4燃料分析及邊界條件設定

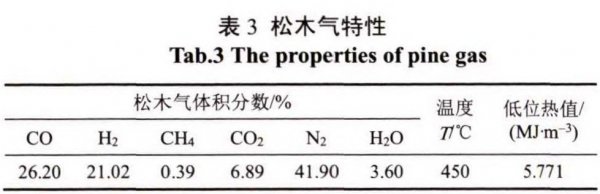

　　試驗選取煤種為阜新煙煤，其工業分析和元素分析見表2。生物質氣采用4509的松木氣，松木氣成分基于Aspen軟件根據松木特性模擬獲得^[22]，結果見表3。

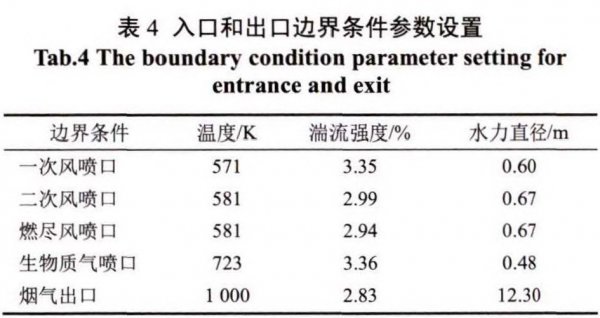

　　所有入口設為速度入口，并根據各噴口數量分配風量；出口設為壓力出口，負壓為-80Pa；壁面采用無滑移邊界條件，主燃燒區域壁面溫度為1000K，再燃區域壁面溫度為950K，燃盡區域壁面溫度為900K。爐膛主要計算參數設置見表4。

　　1.5研究工況

　　將生物質氣通入鍋爐再燃區域，再燃區位于鍋爐的主燃區和燃盡區之間。為了保證通入的生物質氣不影響鍋爐切圓燃燒，生物質氣通入口位于鍋爐爐膛四個角落，通入角度與鍋爐燃燒器一二次風通入角度一致。

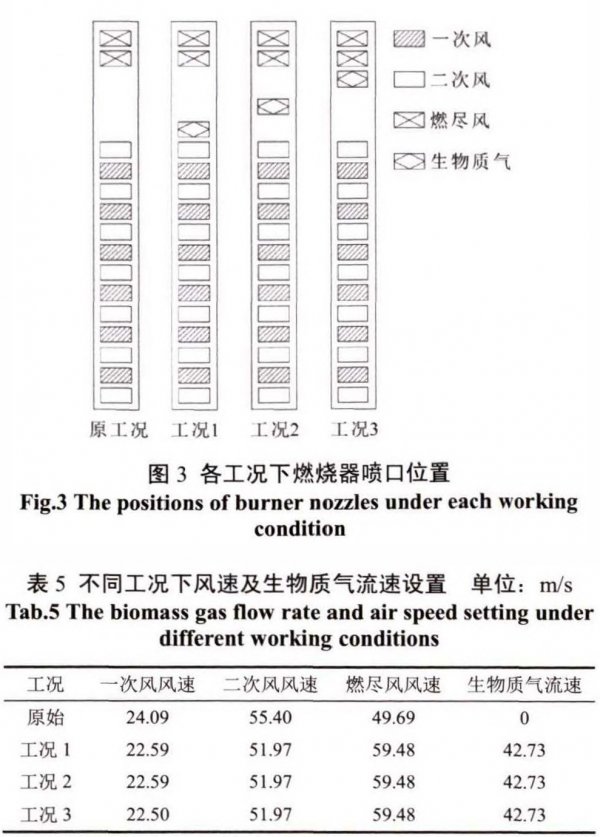

　　本文針對不同高度生物質氣噴口對煤粉爐影響的數值模擬。一二次風和燃盡風的位置保持不變，在再燃區設置生物質氣噴口。原工況和3種不同摻燒工況生物質氣噴口布置如圖3所示。各工況下一二次風、燃盡風吉生物質氣噴口的流速設置見表5。

　　2實驗結果分析

　　2.1模型結果驗證

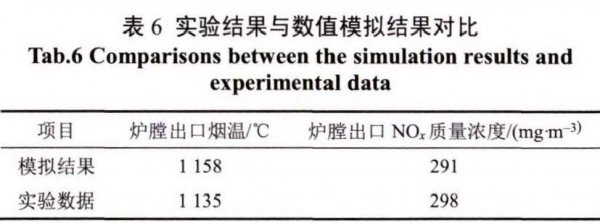

　　通過對比文獻[23]中，滿負荷運行時爐膛出口煙氣溫度和NO_x平均質量濃度，來確保數值模擬的準確性。實驗結果與數值模擬結果對比見表6。

　　由表6可見，兩者的爐膛出口煙氣溫度偏差和爐膛出口NO_x質量濃度偏差分別為2.03%和2.35%，數值模擬結果較為準確。

　　2.2不同生物質氣噴口位置對溫度場的影響

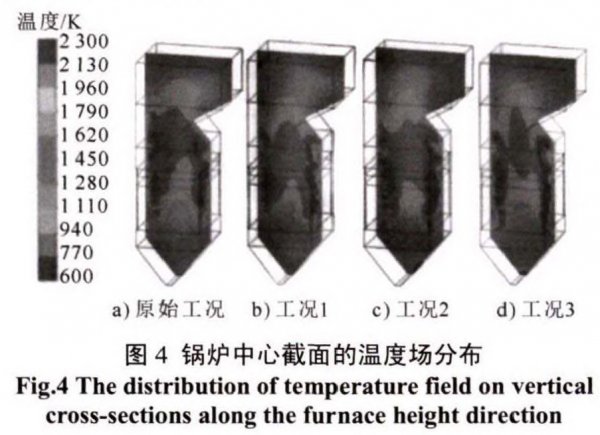

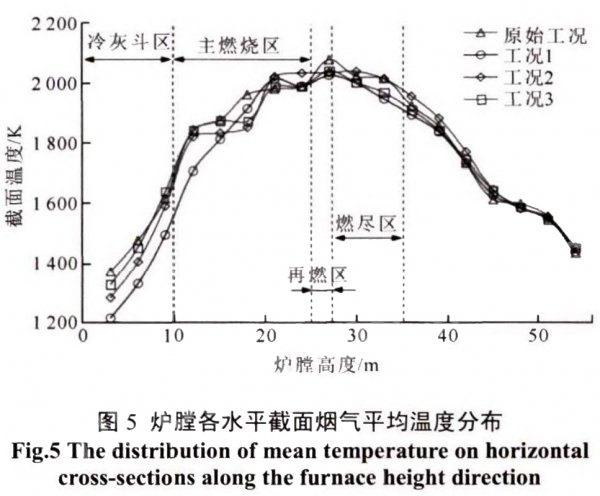

　　在不同工況下，鍋爐中心截面的溫度場分布如圖4所示。鍋爐各水平截面煙氣平均溫度隨爐膛高度分布如圖5所示。

　　結合圖4和圖5可以看出，爐膛的高溫區主要集中在主燃燒區的上部。原始工況從爐膛底部到主燃燒區最下層燃燒器部分，溫度快速上升，到達主燃燒區溫度上升變緩，到達主燃燒區最上層溫度升到最高，溫度為1981.9K；由于燃盡風的通入使得未完全燃燒產物CO、H₂、C、C_nH_m減少，之后隨著爐膛高度的增加，輻射和對流傳熱使得溫度逐漸降低；工況1一工況3沿爐膛高度出現2個峰值，一個在主燃燒器區，一個在再燃區，這是因為煤粉和生物質氣在主燃燒器區上部，煤粉迅速燃燒，溫度升高，由于再燃將部分煤粉用生物質氣所替代，使得主燃燒區中煤粉比原始工況要少，故在到達最上層燃燒器之前這3個工況的溫度比原始工況要低，其主燃燒區最上層溫度分別為1983.4、2026.8、1982.6K；再燃區由于生物質氣的送入燃燒，使得再燃區溫度有所升高；之后又由于燃盡風的通入，使得爐膛溫度降低，未燃盡碳和生物質氣在這里再次燃燒，溫度有小幅上升；隨著生物質氣噴口位置增高，生物質氣在爐膛停留時間變短，推遲了燃料的燃盡位置，使爐膛出口煙氣溫度升高，其中原始工況、工況1一工況3的爐膛出口煙氣溫度分別為1431.7、1454.4、1459.5、1462.3K。

　　2.3不同生物質氣噴口位置對爐膛出口NO_x的影響

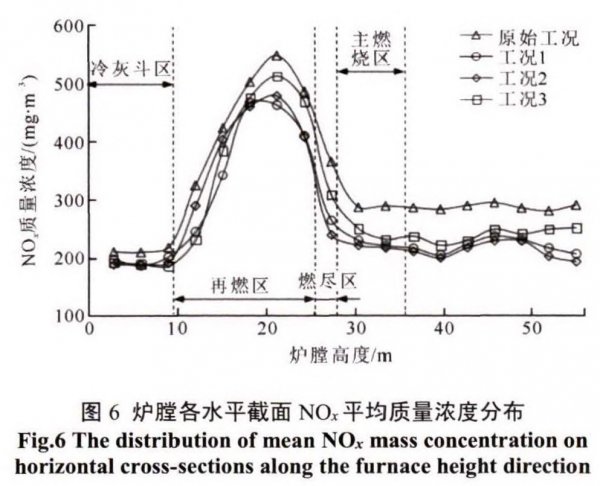

　　不同工況下爐膛各水平截面NO_x的平均質量濃度隨爐膛高度分布如圖6所示。

　　由圖6可以看出：不同工況下NO_x生成的變化趨勢基本相同；由于在主燃燒器區中部分煤被生物質氣所替代，故工況1—工況3在主燃燒器區的NO_x的生成量要遠低于原始工況；之后由于燃盡風的送入，增高了燃盡區氧體積分數，使得未燃盡的煤粉可以繼續燃燒，促進了NO_x的生成；但由于工況1-工況3中生物質氣的投入，又將部分NO還原為N₂，其中工況1由于生物質氣噴口位于主燃燒器區最頂層二次風之上，使得部分生物質氣直接燃燒，沒有起到很好的降低NO_x生成量的作用，故工況1在燃盡風區NO_x生成量較高；工況3中生物質氣噴口位于最下層燃盡風之下，部分生物質氣直接燃燒，也沒有起到很好的降低NO_x生成量的作用，但由于部分生物質氣直接燃燒，造成燃盡風中O₂體積分數的減少，使得部分未燃盡的碳沒有繼續燃燒，降低了燃盡風區NO_x的生成量；不同工況出口NO_x的平均質量濃度分別為291.96、228.32、210.19、239.58mg/m³，其中工況1一工況3的NO_x平均質量濃度分別下降了21.80%、28.01%、17.94%。由此可見，生物質氣再燃的確可以起到降低NO_x排放量的作用，而且工況2的減排效果最好。

　　2.4不同生物質氣噴口位置對煙氣組分的影響

　　圖7為不同工況下，各爐膛截面O₂、CO、CO₂體積分數分布。

　　由圖7a)可以看出，不同工況下O₂體積分數變化趨勢相似，工況1—工況3的O₂體積分數均大于原始工況的O₂體積分數，在主燃區，其差別較為明顯。隨著爐膛高度的增加，O₂體積分數逐漸增大，在主燃區中部達到峰值，工況1—工況3的O₂體積分數均高于原始工況值。在燃盡區，O₂體積分數又出現一個較小的峰值，在次處，工況1—工況3的O₂體積分數與原始工況下的O₂體積分數接近。原始工況和其他3個工況爐膛出口O₂體積分數分別為0.0962%、0.0934%、0.0404%、0.0438%。這是因為在主燃區一部分燃煤被生物質氣所替代，導致生物質氣摻燒工況下主燃區的O₂體積分數增加；在再燃區，生物質氣作為二次燃料投入，生物質氣再燃也需要空氣，使得工況1—工況3總體的O₂體積分數與原始工況接近。

　　由圖7b)可以看出：由于生物質氣再燃過程中，部分煤粉會被生物質氣所替代作為二次燃料在再燃區投入，主燃燒器區所投入的煤粉減少，主燃燒區燃燒溫度降低，燃料燃燒不充分，導致主燃區CO體積分數增多，但隨著爐膛高度增加，燃燒過程繼續完成，使得不同工況下的CO體積分數逐漸接近。原始工況和其他3個工況爐膛出口CO體積分數分別為2.42%、2.56%、3.09%、3.11%。

　　由圖7c)可以看出：工況1一工況3中產生的CO₂體積分數在主燃區均低于原始工況，在燃盡區，主燃區的未完全燃燒產物和部分未反應的生物質氣繼續燃燒，生成CO₂，工況1—工況3的CO₂體積分數上升速度明顯高于原始工況，其差別逐漸減小。在爐膛出口，原始工況和其他3個工況CO₂體積分數分別為15.31%、16.01%、15.67%、15.10%；在再燃區由于生物質氣的投入，使得CO體積分數有所增加，這部分CO又與NO反應生成N₂和CO₂，這使得再燃區中CO₂體積分數增加。

　　3結論

　　1)與原始工況相比，生物質氣再燃使得主燃燒器區溫度降低，而從再燃區開始溫度升高。

　　2)隨著生物質氣噴口位置升高，出口煙氣溫度升高，其中工況1—工況3分別升高23、28、31K；生物質氣噴口位置靠近主燃燒器區或靠近燃盡區，都有可能由于部分生物質氣直接燃燒，造成局部中心火焰溫度增高；生物質氣噴口位置位于再燃區中間，要比靠近主燃燒器區和靠近燃盡區降低NO_x排放效果好，NO_x排放質量濃度為210.19mg/m³，與原始工況相比N(X排放質量濃度降低了28.01%。

　　3)由于一部分燃煤被生物質氣所替代，所生成CO₂體積分數降低，但是會增加煙氣中CO的體積分數。
