李賀，劉超，王輝，張玉柱

（華北理工大學 a.冶金與能源學院；b.現代冶金技術教育部重點實驗室，河北唐山063009）

　　摘要：利用煤與生物質混合煉焦作為燒結燃料能夠有效降低燒結煙氣中污染物的質量濃度。通過開展生物質與煤的差熱實驗，研究炭化過程中生物質和煤之間的協同作用機理，為生物質煤焦的制備提供理論基礎；并通過掃描電鏡對熱解后的樣品進行微觀觀測。結果表明：生物質與煤之間的協同作用主要發生在550℃以后，在此溫度段內生物質混煤燃料的熱解失重速率與生物質和煤加權平均后得到的熱解失重速率不一致。導致這種情況發生的原因：由于煤與生物質的熱解速率不匹配，相同氣體組分會影響彼此熱解的進行；大量生物質炭和焦油在煤揮發分析出之前吸附、包覆在煤表面，填充煤的孔隙.抑止了煤揮發分的析出和擴散。

　　據統計，2018年我國鋼鐵產量為110551.6萬t，鋼鐵生產過程中產生的大量有害煙氣、粉塵和工業塵泥給地球生態環境帶來了巨大的破壞[1]。研究表明，燒結煙氣產生的SO_x中的S元素主要存在于鐵原料、燒結燃料和硫酸鹽中，NO_x基本為燃料型氮氧化物，且90%以上是NO[2-4]。因此，可以通過減少燒結燃料中的S和N的質量分?jǐn)?shù)來降低燒結污染物的排放，而生物質能是可再生的清潔能源，具有低S、低N等特點，因而可以替代部分燒結燃料[5]。

　　荷蘭和英國學者[6,7]于2007年對葵花籽替代不同燒結焦粉占比對燒結礦及其生產的影響進行了研究，結果表明：當替代占比為10%時，其對燒結礦及燒結生產幾乎沒有影響，但當占比超過20%時，燒結礦的質量會急劇下降，而且二噁英等有害物質排放量增加；范曉慧等[8]通過燒結杯試驗對2種木炭和1種成型鋸末替代焦粉燒結進行研究，結果表明，采用生物質燃料替代焦粉進行燒結，垂直燒結速度有所増加，料層最高溫度有所降低，燒結礦成品率及轉鼓強度有所下降。通過對生物質燃料分段炭化、改性、包裹制粒等工藝手段可降低生物質的反應性，提高生物質替代燒結燃料的占比[9-12]。生物質混煤煉焦來替代上述復雜的生物質燃料制備工藝，可節約成本、提高生產效率。

　　生物質和煤的熱解是一種熱化學過程，其在沒有氧氣和催化劑的情況下分解為焦炭、焦油和天然氣。影響共熱解反應的主要因素為反應終溫、加熱速率和停留時間。盡管不同種類生物質的化學組成基本相同，但由于生長環境和自身特性的差異，它們的化學成分也有所不同，這也將影響熱解過程[13]。至今為止，煤與生物質共熱解技術仍處于基礎研究階段。一部分學者認為生物質和煤共熱解具有協同效應，因?yàn)樯镔|(zhì)中的堿金屬和堿土金屬可以催化煤的熱解，且生物質熱解產生的活性氫可以穩定煤熱解過程中產生的自由基，從而使煤分子中的大顆粒被“低分子化”，產生更多的膠態產物來改善煤的焦結性[14]；一部分學者則認為生物質與煤共熱解只是兩者單純的疊加，不會產生相互作用[15]。本文通過研究生物質混煤炭化過程，為尋找新生物質燃料制備工藝作理論準備。

　　1實驗原料與方法

　　1.1實驗原料

　　實驗所用的煤樣為某煉焦場的配合煤，生物質取自唐山郊區的花生果殼。實驗樣品的制作過程如下。

　　（1）采用顎式破碎機將煤粉碎后，選取粒度小于3mm的煤粉放人球磨制樣機中破碎，篩選粒度在0.075?0.15mm的煤粉作為實驗樣品。

　　（2）使用齒爪式粉碎機將花生果殼破碎成小碎片，然后篩選粒度在0.075?0.15mm的花生果殼作為生物質樣品。

　　1.2煤與生物質熱解實驗

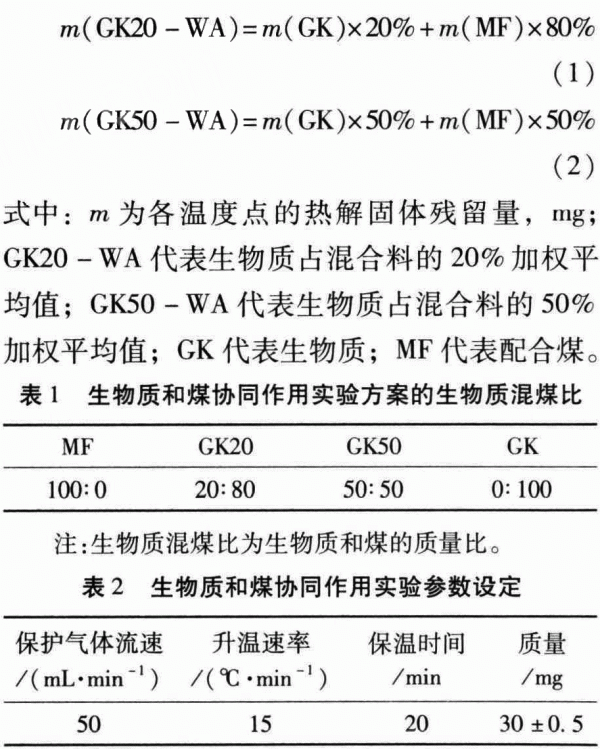

　　利用某公司生產的高溫綜合熱分析儀（HTC-3）進行生物質混煤的熱重實驗，解析生物質和煤的炭化熱解過程和炭化機理。實驗過程配置不同生物質（花生果殼）混煤比的樣品，通過比較生物質混煤炭化過程中熱重曲線的差異，探究生物質和煤在炭化過程中的協同作用。在生物質混煤炭化實驗開始之前通入純度高達99.99％的N₂作為保護氣體，以保證炭化實驗過程中的氣氛，阻止實驗樣品與O₂發生反應，實驗方案及參數設定如表1、2所示。為深入了解生物質和煤之間的協同作用，將生物質和煤各溫度點的熱解殘余固體量進行加權平均計算，計算公式如下。

　　1.3形貌特征分析

　　采用掃描電鏡對熱解后的實驗樣品進行微觀形貌觀測，該掃描電鏡為荷蘭FEI捷克公司生產的型號為Scios03040702的聚焦離子束場發射掃描電子顯微鏡。

　　2實驗結果與分析

　　2.1生物質混煤比對炭化的影響

　　生物質混煤比對焦炭的質量和污染物排放有很大的影響。生物質單獨煉焦生成的焦炭，其機械強度低、易破碎，并且燃燒速度比用煤煉出來的焦炭更快，導致將其應用在燒結生產中的放熱速率與傳熱速率不匹配，生產出來的燒結礦強度降低；但是生物質本身具有低S、低N的特性，相比于煤更具環保價值。因此，尋找合適的生物質混煤比對生物質煤焦的制備和使用十分重要。

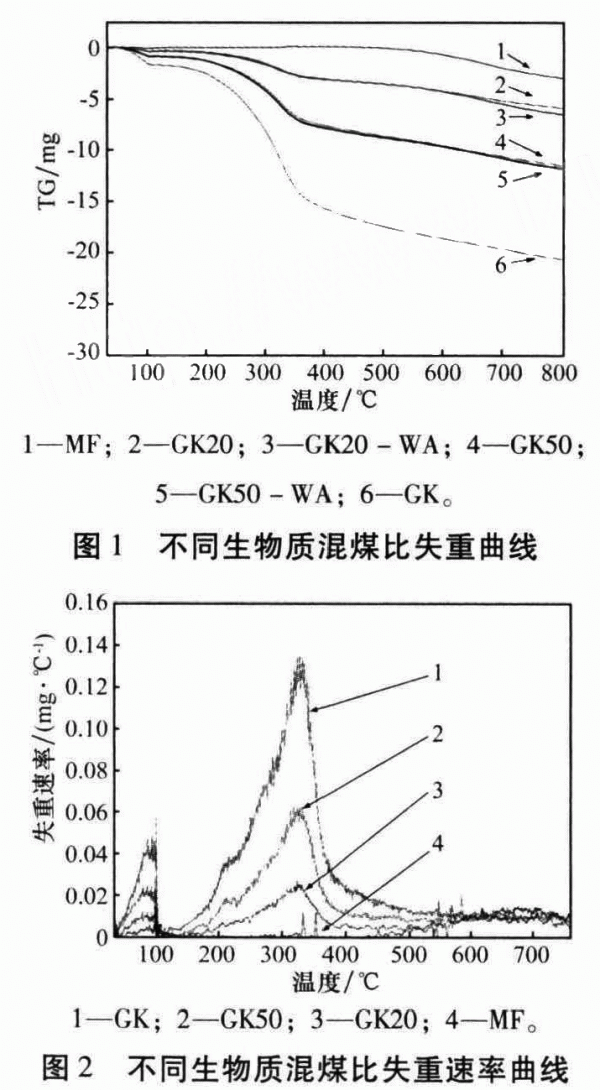

　　通過研究生物質混煤炭化過程中的協同作用機理，以期為找到最佳的混煤比提供理論基礎。圖1是生物質和煤協同作用實驗得到的生物質混煤熱解TG失重曲線，其表示不同生物質混煤比的燃料隨溫度變化的熱解失重過程。圖2是生物質、煤及其混合物在熱解失重過程中的失重速率隨溫度變化曲線。

　　由圖1可知：100尤以前，主要發生生物質和煤中水的蒸發，生物質占比越大，其TG曲線下降越多，說明生物質中自由水和結合水的質量分?jǐn)?shù)遠大于煤中水分的質量分?jǐn)?shù)；100~230℃，各個曲線基本沒有發生變化，說明在這個溫度段，煤、生物質及其混合料的化學成分基本沒有發生任何的變化；230~600℃，生物質的TG曲線出現了劇烈的下降，說明在此溫度段，生物質劇烈分解析出大量的氣體，而煤的TG曲線在此溫度段并沒有發生任何的變化；在230~600℃溫度段，GK20和GK50曲線與相應的計算加權平均值失重曲線（GK20-WA，GK50-WA）相比出現了前移，這可能是由于煤與生物質的傳熱速率不一，致使混合后的樣品溫度低于計算加權的樣品溫度；550℃以后，混合燃料的TG曲線明顯高于計算加權平均值失重曲線，說明在此溫度段生物質和煤發生了明顯的協同作用，失重曲線下降速度減緩。

　　由圖1、2可知：生物質熱解主要集中在200~400℃之間。YangH等[16]采用熱重-紅外技術分析了生物質的熱解特性和熱解后的氣體組成，結果表明：生物質具有較高的碳?xì)浔龋瑹峤膺^(guò)程可以看作是生物質中半纖維素、纖維素以及木質素的分解；半纖維素分解產生CO₂，纖維素分解產生CO，木質素分解析出CH₄和H₂。煤的熱解反應在550℃以后比較劇烈，在600~1000℃，半焦發生縮聚反應轉換為焦炭，此階段只析出極少量焦油，揮發分以煤氣（CH₄和H₂）為主，此過程又稱為二次脫氣[17]。而生物質在550℃以后主要發生木質素的分解，主要揮發分也為CH₄和H₂，這導致在550℃以后，煤和生物質熱解產生的相同組分影響彼此熱解的進行，使混合燃料揮發分的析出量低于等量煤和生物質揮發分的析出量，導致實驗的TG曲線略高于計算得到的曲線。

　　馮云等[18]研究認為氣、固熱解反應受氣體分壓、催化劑、傳熱速率、化學反應和界面等多方面因素的影響。前述實驗中，生物質較少加人時抑制了生物質混煤燃料熱解的進行，這主要是由于生物質和煤在550℃之后產生了CH₄和H₂，其改變了生物質混煤燃料熱解揮發分中的氣體分壓。

　　2.2炭化樣品微觀形貌分析

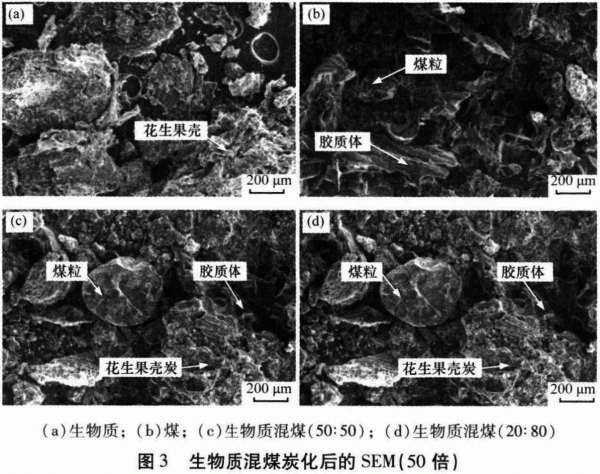

　　將炭化后4種不同配比的生物質混煤燃料使用掃描電鏡觀察，分析生物質的加人對煤揮發分析出的影響，結果如圖3所示。

　　由圖3可知：生物質經過炭化后的顆粒表面粗糙泛白、稀疏多孔、有紋路（圖3（a））；煤經過炭化后（圖3（b）），可以看出其顆粒表面光滑泛灰，密實平整，這是由于固化后的網絲狀膠質體將煤顆粒焦結在一起，固化后的膠質體表面光滑泛灰；生物質混煤（50：50）燃料經過炭化后（圖3（c）），生物質將煤緊緊地包裹起來，有少量的膠質體浸人到了孔隙當中，將生物質顆粒和煤粒焦結在一起；生物質混煤（20：80）燃料經過炭化后（圖3（d）），可以看出大量的網絲狀膠質體將生物質顆粒和煤粒包裹起來。

　　添加生物質會使生物質煤焦的孔隙減少，膠質體的量也相應減少。一般情況下，煙煤在350℃時開始軟化、熔融、流動和膨脹并凝固，變化十分明顯，同時形成了氣、液、固三相共存的膠質體。當加熱至500~600℃時，膠質體分解、縮聚并固化成半焦[17]。膠質體的固化發生在600℃之前，這期間會形成許多的孔隙，便于煤二次脫氣。前人研究表明：在350℃左右時，生物質中半纖維素和纖維素的分解基本完成，此時生物質分解也最為劇烈，炭化基本完成，只有少量的木質素仍在裂解[19-21]。此時，煤中膠質體開始軟融，并沿著已經基本炭化完成的生物質流動，將煤顆粒和生物質顆粒固結在一起。煤的分解反應主要發生在600℃以后，此時粘附在煤上的生物質炭和焦油會阻止氣體揮發分的溢出和擴散。

　　通過熱重實驗得出：當生物質的添加量占生物質混煤燃料的50%時，生物質的添加會抑制生物質混煤燃料的熱解。導致這種現象的原因是生物質和焦油粘附，覆蓋在煤粒的表面，從而影響了煤揮發分的擴散，使煤二次脫氣受阻。

　　3結論

　　生物質替代部分煤粉用作燒結燃料不僅可以降低燒結煙氣中污染物的排放，而且可以緩解礦石燃料匱乏所帶來的壓力。研究生物質和煤在熱解過程中的作用機理，可以更好地將生物質應用到燒結生產中。

　　通過熱重實驗和掃描電鏡形貌分析發現：生物質混煤熱解過程中，熱解溫度高于550℃時，生物質混煤燃料的熱解失重速率與生物質和煤加權平均后的熱解失重速率開始不一致。

　　導致這種情況的原因主要有：①由于煤與生物質的熱解速率不匹配，析出的CH₄和H₂會改變其在生物質混煤燃料中的氣體分壓，影響生物質混煤燃料揮發分的析出；②大量生物質炭和焦油在煤揮發分析出之前吸附、覆蓋在煤表面，填充煤的孔隙，抑制了煤揮發分的逸出和擴散。
