楊連杰，司國棟

（山西省燃?xì)庖?guī)劃設計研究院有限責任公司，山西太原030024）

　　摘要：立足生物質氣化燃?xì)馓攸c(diǎn)，提出生物質氣化燃?xì)馀c天然氣混氣滿足城燃天然氣要求進行輸配，并對混氣安全性和互換性進行驗證，證明可行。這不僅促進生物質氣化燃?xì)庠诔擎?zhèn)燃?xì)忸I(lǐng)域的應用，也能緩解城市供氣壓力。

　　隨著國民經濟的快速發展，城市用氣需求穩步提升，城鎮燃?xì)夤鈮毫θ遮吘o張，尤其是近年來隨著國家《大氣污染防治行動計劃》以及各地實施細則的逐步落實，各地大面積開展“煤改氣”工程更是加劇了這種情況。立足我國傳統農業大國的現狀，如何能夠有效合理的加快生物質氣化燃?xì)饫茫瑴p緩供氣緊張局面已顯得尤為重要。

　　1氣化燃?xì)馓攸c(diǎn)

　　生物質氣化燃?xì)庾鳛樯镔|(zhì)利用的一種方式，具有燃?xì)鉄嶂档停ǚ秶鷮挘瑲怏w的相對分子量與空氣相近且一氧化碳含量較高的特點，其應用在城鎮燃?xì)饷裼妙I(lǐng)域受限[1]。

　　2混氣輸配的可行性

　　本文以長治市某生物質氣化站項目為例，分析生物質氣化燃?xì)馀c天然氣混氣，與液化石油氣混氣的可行性，并對其混氣安全性，互換性進行檢驗。其中，榆濟線天然氣作為基準氣，生物質氣化燃?xì)夥謩e與晉城煤層氣，大慶液化石油氣混合作為置換氣。

　　2.1氣質參數

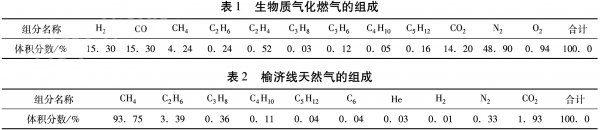

　　長治生物質氣化燃?xì)鈿赓|(zhì)組成見表1所示，低熱值為5.58MJ/m³，高熱值為6.10MJ/m³，密度1.08kg/m³（0.1MPa，20℃）。

　　榆濟線天然氣氣質組成見表2所示，低熱值為33.88MJ/m³，高熱值為37.63MJ/m³，密度0.72kg/m³（0.1MPa，20℃）。

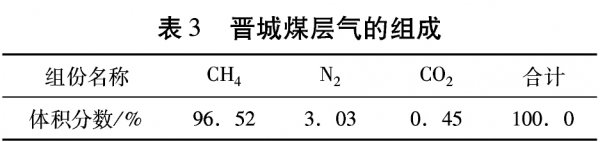

　　晉城煤層氣氣質組成見表3所示，低熱值為32.23MJ/m³，高熱值為35.85MJ/m³，密度0.69kg/m³（0.IMPa，20℃）。

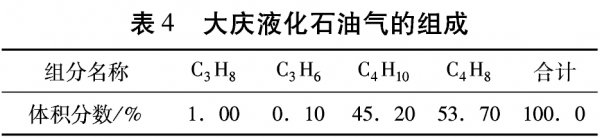

　　大慶液化石油氣氣質組成見表4所示，低熱值為107.41MJ/m³，高熱值為115.76MJ/m³，密度2.36kg/m³（0.IMPa，20℃）。

　　2.2燃?xì)獗O限計算

　　通過對各種燃?xì)饨M分進行爆炸極限計算[2]，可得生物質氣化燃?xì)獗ǚ秶鸀?4.3%?73.6%，榆濟線天然氣爆炸范圍為5.1%?15.5%，晉城煤層氣爆炸范圍為5.4%?16.0%，大慶液化石油氣爆炸范圍為1.6%?9.3%。

　　2.3混氣安全性動態分析

　　燃?xì)饣旌鲜且环N動態過程，混合是否安全是指混合過程自始至終燃?xì)獾臐舛仁欠窀哂谌細獗ㄉ舷蓿ɑ虻陀诒ㄏ孪蓿?shí)際工程問題中，對燃?xì)饣旌习踩灾恍杩紤]混合燃?xì)猓o(wú)空氣基）濃度是否高出爆炸上限。根據文獻《燃?xì)饣旌习踩远傻难堇[法證明》[3]中混氣安全性動態分析方法，可得如下結果。

　　（1）生物質氣化燃?xì)馀c天然氣混合。當生物質氣化燃?xì)夥謹?shù)Y從0-1遞增變化時，燃?xì)鉂舛炔詈瘮?shù)△C（Y）從84.8遞減至25.2，生物質氣化燃?xì)馀c天然氣所形成的混合燃?xì)鉂舛仍谌魏位旌媳惹闆r下都高于爆炸上限，濃度差均大于25.2%，所以理論上混氣是安全的。

　　（2）生物質氣化燃?xì)馀c液化石油氣混合。當生物質氣化燃?xì)夥謹?shù)Y從0-1遞增變化時，燃?xì)鉂舛炔詈瘮?shù)△C（Y）從90.7遞減至25.2，生物質氣化燃?xì)馀c液化石油氣混合所形成的混合燃?xì)鉂舛仍谌魏位旌媳惹闆r下都高于爆炸上限，濃度差均大于25.2%，所以理論上混氣是安全的。

　　一般而言，混氣過程中濃度差大于0，就是防爆安全的。但對于工程具體應用，混氣過程中要求濃度差△C（Y）有一定的安全裕度，以確保混氣安全。

　　2.4燃?xì)饣Q性

　　（1）生物質氣化燃?xì)馀c天然氣混合。根據《城鎮燃?xì)庠O(shè)計規范》GB 50028-2006，城鎮燃?xì)猱?dāng)采用天然氣時應滿足《天然氣》GB 17820-2018二類氣的要求，氣質互換需滿足《城鎮燃?xì)夥诸惡突咎匦浴稧BT 13611-2018規范要求[3]。

　　基準氣煤層氣高華白數為48.34MJ/m³，高熱值為36.47MJ/m³o當生物質氣化燃?xì)庠诨鞖庵兴挤謹?shù)6.8%時，在0.IMPa和15℃工況下，混氣高華白數為45.96MJ/m³，高熱值為36.10MJ/m³，滿足互換性要求；說明生物質氣化燃?xì)庠诨鞖庵兴挤謹?shù)不大于6.8%時，混氣熱值能夠滿足城市二類氣熱值要求，同時滿足互換氣與基準氣的華白數和高熱值波動范圍在±5%的要求。

　　（2）生物質氣化燃?xì)馀c液化石油氣混合。煤層氣作為基準氣保持不變。當生物質氣化燃?xì)庹蓟鞖夥謹?shù)在48.5%?49.0%區間時，混氣熱值滿足基準氣±5%波動范圍，但高華白數波動范圍不滿足要求。

　　當生物質氣化燃?xì)庹蓟鞖夥謹?shù)在27%?31.5%區間，混氣高華白數滿足基準氣±5%波動范圍，但高熱值波動范圍不滿足要求。該生物質氣化燃?xì)馀c液化石油氣以任何比例混合，均無法實現混氣與基準氣的高華白數和高熱值波動范圍在±5%要求。

　　3結論

　　通過生物質氣化燃?xì)馀c天然氣以一定比例混氣，可滿足城燃天然氣氣質要求，充分利用中國生物質資源豐富的特點，實現可再生能源與常規能源有機結合。同時，一定程度上緩解城市氣源供應不足的問題，降低了供氣風險，同時也提升了生物質氣化燃?xì)獾钠焚|(zhì)。

　　參考文獻：

　　[1]劉華財，吳創之，謝建軍，等.生物質氣化技術及產業發展分析[J].新能源進展，2019，7（1）：1-12.

　　[2]嚴銘卿.燃?xì)夤こ淘O(shè)計手冊[M].北京：中國建筑工業出版社，2009.

　　[3]嚴銘卿.燃?xì)饣旌习踩远傻难堇[法證明[J].中國燃?xì)膺\(yùn)營與安全研討會論文集，2017：113-125.
