蔣錦凱
（法國克萊亞公司）
0引言
眾所周知，目前我國燒結磚瓦行業發展遇到了非常嚴重的制約——國家對環境環保要求促使行業使用清潔燃料來燒制制品的課題。因?yàn)楝F(xiàn)在越來越多的省市地方政府出臺政策要求我們制磚行業進行技術改革，盡管這些改革不是我們行業自覺自愿的，但是環境保護是國之大策，是不以任何人的反對而改變的。
我們大家都非常清楚，目前我們大多數企業還在使用摻煤內燃燒結方法來生產燒結磚（或者說都還沒有遵守各個地方政府的環保政策，盡管一些企業安裝了所謂“環保設備”），但是這個現象正在轉變。我已經注意到各個設計院在設計新的燒結磚企業時，都已經將燒結窯爐設計做到適用于燃煤（內燃-污染型燒結）和燃?xì)猓ㄍ馊?清潔燃料燒結）雙功能性，實際上在為適應各個地方的環保政策的落地做準備。
使用清潔能源生產燒結制品的場景正一天一天地向我們走來，不管我們是否愿意接受。很多人有疑問，國家哪有那么多的天然氣來供應我們燒結磚行業呢？
下面著重介紹清潔燒結燃料——生物質燃料在我們燒結制磚行業的應用。
1什么是生物質燃料？

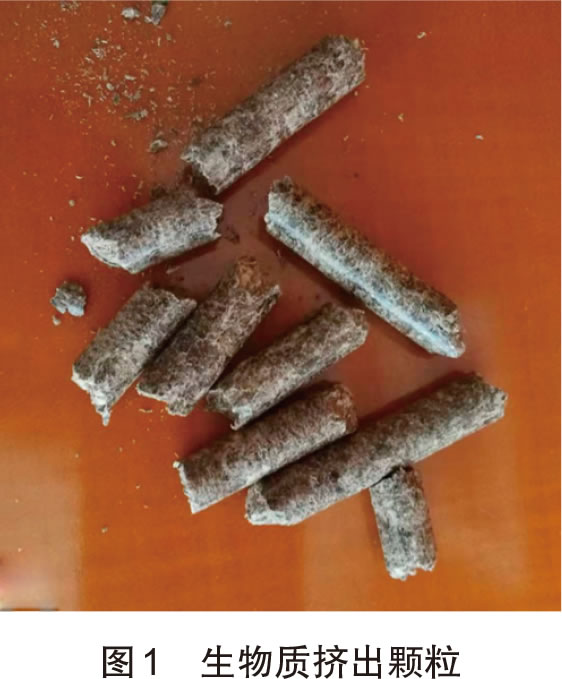

很多人腦海里一定以為使用秸稈、木屑等擠出的生物質顆粒就叫生物質燃料，見圖1。

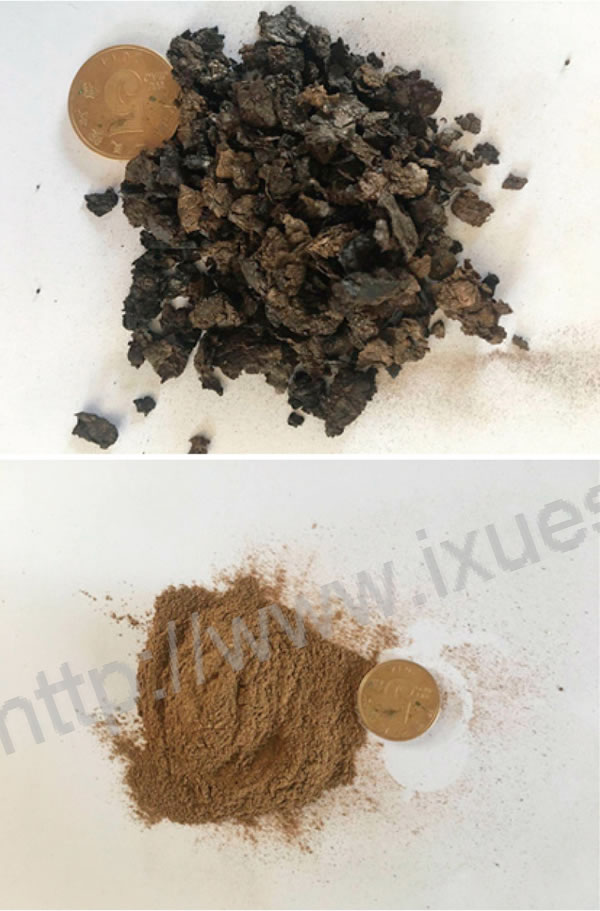

其實法國克萊亞公司定義的生物質燃料要寬泛得多，幾乎所有草質、木質的含有足夠熱量的松散顆粒都可以使用克萊亞的“生物質燃料機”。該技術不追求將生物質燃料顆粒化，因?yàn)檫@會大大增加生物質燃料的制作成本，不利于與煤或天然氣等其他化石燃料競爭。保持原材料的原始狀態是法國克萊亞生物質燃料燒結技術的關鍵，見圖2；所用生物質燃料量與窯產量的關系見表1。
2清潔燃料是燒結磚瓦行業的必然選擇
國家環保政策不是出于權宜之計，是一項基本國策。由于我國使用內燃技術，在原材料中摻加大量燃料，使得我們窯爐工藝中燃燒無法實現人為有效控制，產品外觀和內在質量無法保證，同時也加大了原材料處理的難度。頁巖與煤矸石等原材料的硬度不一致，導致處理方法要有變化，但是絕大多數企業是沒有選擇性使用同一處理設備。這樣就保證不了產品顆粒度要求，產品質量低下。
3外燃窯技術
清潔外燃窯技術的主要燃料是天然氣（當然還有生物質燃料等），并且由于中國是一個能源缺口大國，使用天然氣的價格和用量有著極大的關聯。成本增加是燒結磚瓦行業的至關重要的大事（天然氣成本是燒煤成本3～4倍，而且是外燃，必然增加能源消耗，又要增加1倍多的燃料消耗），很多愿意響應國家號召愿意改造燃料燒結技術結構的廠家，卻局限于燃料成本增加超出預期，而不得不慎重行事。其實這是一件好事，是促使行業進步，提高產品檔次的一個非常難得的機遇。
因?yàn)槿剂铣杀驹黾樱藗儾坏貌簧a(chǎn)高質量、成品率高、產品花色多的產品。而那種KP1打天下，為農民兄弟專門生產建材的思想就要被歷史淘汰。同時在生產線設計上也要做到盡量節能、高效。本文就歐洲在這方面所在的一些工藝做一下說明，以便大家參考。
外燃燒結技術的能耗要高于內燃能耗，所以設計產品類型是首要問題（以能耗少，產品性能高的制品為目標）。

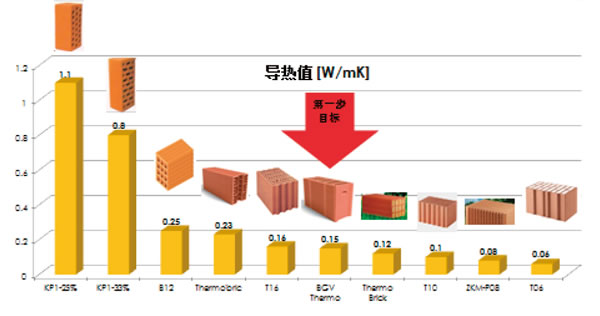

說到節能設計就要首先確定生產的產品-Lamda值。
第一步目標：產品發展方向
由普通多孔磚向燒結砌塊和復合墻方向發展。
第二個目標：結構方向

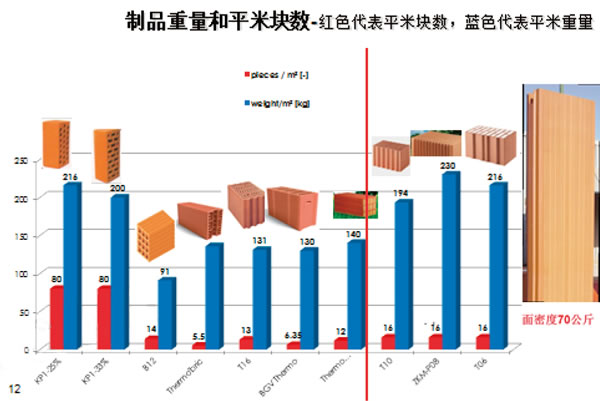

制品重量和平米塊數-紅色代表平米塊數，藍色代表平米重量
4生物質燃料原材料來源與制備
4.1生物質燃料的原材料制備
其實生物質燃料作為外燃燃料在國內外并不是新生事物，我們的老祖宗一直在使用柴火燒窯，雖然不是環保型燃燒技術。只是由于1958年使用了摻煤的內燃技術出現在中國后，特別是在法國西方公司將內燃窯技術帶入中國后（大約在1988年前后），大規模的內燃窯設計出現，實現了大規模的產量提升，才使得內燃窯技術如日中天，快速發展。但是恰恰是在20世紀80年代，歐洲各個國家放棄了內燃窯技術，轉向外燃窯技術，清潔燒結技術出現。
即使是在工業比較發達的歐洲大規模使用天然氣外燃燒結技術，但是為了節約成本，一些公司也還是對老祖宗的外燃燒柴火的技術進行了改革（將柴火的燃燒黑煙滾滾，變成了清潔燃燒）。這就是生物質燃料清潔燒結技術。
生物質燃燒技術，首先是生物質燃料的制備。理論上說任何有機生物質都可以成為生物質燃料，但是由于各種生物質燃料的熱值低，熱值不穩定的問題，最大的問題是收集問題，使得這幾年雖然在大力提倡這種潔凈燒結技術，但是和者寥寥。主要原因是生物質燃料的收集和存放。
4.2河南省首先在全國開啟先河
根據我們與河南省有關單位的聯系，我們了解到河南省正在全河南省布置九個使用秸稈加工制作生物質燃料的企業的生物質燃料企業（每個企業的規模是4萬噸，熱值在4300kcal/kg），有河南省政府部門牽頭補貼設備引進來消化農業廢棄物。
4.3燒結技術的體現
上面圖示是一種低溫汽化渣，是一種經過加工提煉出低餾物后的廢棄物，我們把這種物質拿來使用克萊亞清潔燒結技術在燒結窯上進行外燃燒結（已經在法國克萊亞公司經過嚴格的實驗室試驗），沒有任何污染物出現（不會出現積碳，所謂黑煙），只有二氧化碳和熱量。試想4300kcal生物質燃料的熱值是我們使用低價煤的熱值（一般地區次煤也是5000kcal/kg左右），而天然氣的熱值是8500kcal/m3（國家標準）。這樣就是2kg低溫碳化渣的熱量就是1m3的天然氣的熱量，我們又可以實現外燃噴嘴燃燒方式，何樂而不為。
1m3天然氣價格目前在各個地區有一些差異，基本應該在2.8元/m3左右，但是生物質燃料的價格大概在0.5元/kg以下。我們曾經在湖南長沙地區調查過，稻殼的售價最高300元/噸（合0.3元/kg，熱值在3500kcal/kg稻殼）。這樣一比較優勢就出現了，可以節約60%以上的燃料成本。這樣在某些地區就可以實現政府要求的潔凈燒結技術問題。
5克萊亞的生物質燃料燒結技術
5.1生物質燃料輸送
將這些顆粒狀物質通過一個不易摩擦生熱輸送管道（注意管道輸送減少灰塵和遺撒）送到生物質燃料燒結機的料倉中。
5.2生物質燃料燒結機的結構
5.3生物質燃料燃燒原理
生物質燃料在高溫窯爐（或者流化爐膛）進行燃燒。注意由于此時生物質燃料顆粒比表面積大，容易在高溫下形成氣化（大約在600～700℃時）。實際上生物質燃料燒結機就是將一定量的生物質燃料脈沖式噴射到爐膛中，在高溫的爐膛內形成部分物質氣化再燃燒。這是一個氣物混合體燃燒過程，這個過程放出大量的熱量（中心溫度可以達到1300℃），利用這個熱量來加熱黏土制品或熱水水管。由于該過程是可控的，物料量和燃燒所需的助燃風量是經過生物質燃燒機嚴格控制，一定要充分燃燒，所以沒有未燃燒生物質的存在，不會形成積碳現象（所謂的冒黑煙現象）。
生物質燃料氣化過程越充分，燃燒放熱量越大越快，并且成灰量越少（所以要求生物質燃料顆粒度越小）。
5.4應用范例
5.4.1黏土制磚窯爐
實際生產窯爐照片
5.4.2其他應用（水泥生產，陶粒生產）
6結束語
生物質燃料潔凈燒結技術不是今天才發明的，已經有20多年歷史，同時在歐洲已經有20多家企業在使用（以法國居多）。他們大部分直接使用鋸末和野草秸稈（沒有二次加工成低溫碳化渣）。他們的制品出來后使用生物燒結磚的名稱，可以申請國家免稅。這是法國政府為了環保所做的努力。因?yàn)樯镔|(zhì)燃料吸收太陽照射和二氧化碳而生長，燃燒自己放出二氧化碳和熱量而消亡，是一個完整的可再生循環，這是世界人們都渴望的循環。 |
