姚瑤

（河南省電力勘測設計院,鄭州450007）

　　摘要：鍋爐的爐型和參數直接影響電廠的熱經濟性、安全可靠性和制造成本。本文比較了水冷振動爐和循環流化床鍋爐的差異，水冷振動爐可有效地解決秸稈灰熔點低產生的結焦問題，且運行費用低，廠用電率小，故本工程推薦采用水冷振動爐排爐。本文同時介紹了目前市場上的生物質鍋爐的各種參數，基于選擇的爐型，推薦選用高溫高壓式水冷振動爐排爐。

　　1概述

　　1.1工程概況

　　本工程位于河南境內，現新建1×30MW高溫高壓生物質直燃熱電聯產機組。

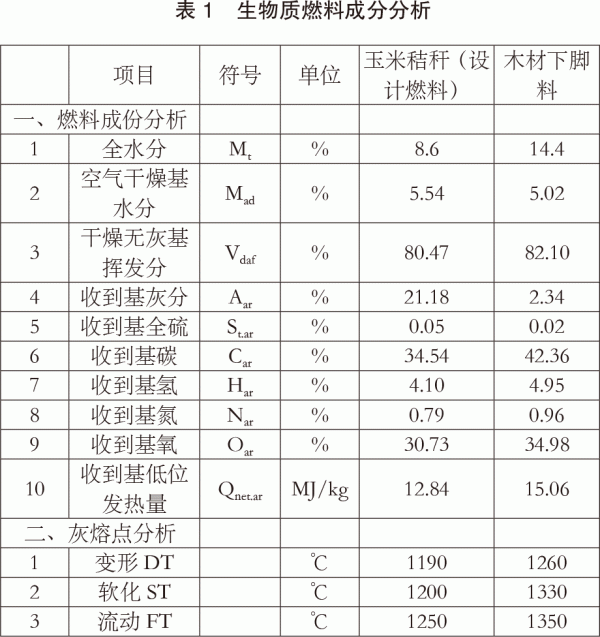

　　1.2生物質燃料成分分析

　　2鍋爐爐型選擇

　　目前國內生物質電站鍋爐有循環流化床爐、水冷振動爐排爐、鏈條往復式爐排爐和聯合爐排爐，應用最多的主要是循環流化床爐和水冷振動爐排爐，因此，本工程就以上兩種主要爐型進行介紹和比較。

　　2.1循環流化床鍋爐的特點

　　循環流化床鍋爐采用前墻給料，爐底及前后墻配風的燃料供應系統。流化床鍋爐可以處理的燃料類型有木屑、稻殼、樹枝、污泥、秸稈等。采用流化床鍋爐燃燒生物質，無需將燃料破碎成粉，只需簡單破碎即可，燃料處理費用低，且流化床鍋爐對生物質燃料的適應性廣，鍋爐負荷調節范圍廣。但由于系統增加了流化風機，運行過程中需增加床料，這導致流化床鍋爐的廠用電率及運行成本比爐排爐高。

　　2.2水冷振動爐排爐特點

　　水冷振動爐技術由丹麥BWE公司研發。目前國內的水冷振動爐排爐技術分為完全引進丹麥BWE技術及在BWE技術上進行改進的國產化技術。國能生物發電集團于2005年正式成立。國能集團同德普新源和國家電網攜手，于2006年建造了中國第一座生物質發電廠-山東單縣電廠。北京德普新源供貨的生物質鍋爐已在河南、黑龍江、山東、吉林和安徽等省份有多臺投產及并網發電業績。國內廠家參照BWE技術，經過自己的摸索和實踐，目前技術已基本成熟，可靠性大大增加，相關廠家有上海四方鍋爐廠、無錫華光鍋爐有限公司和北京藍昆力行生物技術有限公司等。

　　振動爐排的主要結構有風室、振動機構、水冷壁及支撐件。一次風經水冷壁上小孔進入爐膛，燃料經過給料機后落入爐排前端，隨著爐排的轉動依次預熱、干燥、著火、燃燒和燃盡。振動爐排有水冷卻，可解決爐排片被燒壞及秸稈灰熔點低導致結焦的問題。水冷振動爐排可燃燒一種秸稈，也可燃燒多種秸稈，但由于秸稈種類不同，輸送及破碎系統應分別設置。水冷振動爐排燃燒穩定，鍋爐屬于層燃爐，結構簡單，操作方便。缺點為爐排爐高溫排渣不流暢，污染物排放濃度較高等。

　　水冷振動爐排爐與循環流化床爐相比，雖初期投資較大，但對生物質燃料適應性好，燃燒效率高，運行相對穩定。水冷振動爐排爐的水冷壁不經過床料的沖刷，設備磨損較輕，檢修維護工作量少且備品備件費用低。從電廠運行的角度考慮，水冷振動爐排爐的經濟指標優于循環流化床鍋爐。

　　因此，推薦本工程選用水冷振動爐排鍋爐。

　　3鍋爐參數選擇

　　蒸汽的初參數越高，電廠的熱經濟型就越好，但同時每千瓦造價也隨之升高。根據電廠運行經驗，蒸汽參數每提高一個等級，機組的效率約提高1%。另外機組參數也會影響輔機選型，若因提高參數導致輔機采用非標設備，相應的投資成本會升高，工期延長從而影響整個項目的收益。

　　目前國內生物質鍋爐的參數有中溫中壓、次高溫次高壓、高溫高壓和高溫超高壓、高溫超高壓帶再熱等幾種參數。其中中溫中壓機組已被市場淘汰，次高溫次高壓機組多為供熱機組，高溫高壓機組近幾年來逐漸成為生物質電廠的首選，一般為1×30MW純凝發電機組配1×130t/h秸稈鍋爐。高溫超高壓鍋爐是以凱迪電力為代表的流化床技術，后因企業本身原因推廣緩慢。隨著國家對生物質電廠的鼓勵和政策支持，生物質循環流化床鍋爐參數已可做到高溫超高壓帶一次再熱，亞臨界帶一次再熱。太原鍋爐集團有限公司、東方鍋爐廠等生產商都取得了高溫超高壓帶一次再熱的訂貨業績，東方鍋爐廠已取得亞臨界帶一次再熱生物質流化床的訂貨業績。綜上所述，鑒于本工程推薦爐型為水冷振動爐，振動爐中高溫高壓機組的經濟性和可靠性較高，故推薦選用高溫高壓式水冷振動爐。

　　4結論

　　水冷振動爐排有水冷卻，可解決爐排片被燒壞及秸稈灰熔點低導致結焦的問題。水冷振動爐排可燃燒一種秸稈，也可燃燒多種秸稈，爐排鍋爐屬于層燃爐，結構簡單，操作方便；高溫高壓機組的經濟性和可靠性較高；故本工程推薦選用高溫高壓式水冷振動爐。
