譚運雄，胡宏興

（浙江北高峰環境工程有限公司，浙江杭州310013）

　　摘要：目前生物質鍋爐脫硝工藝均為氨基脫硝，脫硝效率較低，不能達到超凈排放標準?；钚苑肿用撓豕に?，將活性分子臭氧噴入到吸收塔前的專有活性分子反應器內與煙氣進行迅速混合，實現NO等污染物的充分、快速氧化，滿足NO_x等污染物在較高濃度下的脫除效率。該工藝在生物質鍋爐上的應用，對解決鍋爐煙氣達標排放問題具有重要的借鑒意義。

　　由于大量使用化石燃料，引發了能源短缺和環境惡化問題，而生物質能已經在鍋爐燃料中占據重要地位。生物質鍋爐具有燃料種類復雜、鍋爐負荷波動較大、燃燒不穩定的特點，易造成生物質鍋爐煙氣中NO_x排放不穩定?，F(xiàn)各地已要求生物質鍋爐煙氣排放按《火電廠大氣污染物排放標準》（GB13223-2011）執行，隨著環保要求趨嚴，部分地區的生物質鍋爐煙氣排放標準要求按超凈排放標準執行，即NO_x排放限值為50mg/m³。

　　1生物質鍋爐脫硝工藝介紹

　　目前生物質鍋爐脫硝工藝主要有：選擇性非催化還原法(SNCR)脫硝工藝，選擇性催化還原法（SCR）脫硝工藝，SNCR+SCR聯合脫硝工藝，新推廣的活性分子脫硝工藝。

　　1.1 SNCR脫硝工藝

　　選擇性非催化還原法(SNCR)煙氣脫硝工藝是把還原劑噴入到850～950℃這一狹窄的溫度區域內，在此條件下，還原劑無需催化劑，NH₃或尿素等氨基還原劑可選擇性地還原煙氣中的NO_x，基本上不與煙氣中的O₂作用，NH₃或尿素還原NO_x的主要反應為：

　　NH₃為還原劑：

　　4NH₃+4NO+O₂→4N₂+6H₂O（1）

　　尿素為還原劑：

　　CO（NH₂）₂→2NH₂+CO

　　NH₂+NO→N₂+H₂O（2）

　　NO+CO→N₂+CO₂

　　當溫度≥1000℃時，部分NH₃還原劑就會被氧化而生成NO，發生副反應：

　　4NH₃+5O₂→4NO+6H₂O（3）

　　1.2 SCR脫硝工藝

　　選擇性催化還原法（SCR）煙氣脫硝工藝是在催化劑作用下，向溫度280～420℃的煙氣中噴入NH₃，將NO_x還原成N₂和H₂O。

　　4NH₃+4NO+O₂→4N₂+6H₂O（4）

　　NO+NO₂+2NH₃→2N₂+3H₂O（5）

　　NH₃與煙氣均勻混合后一起通過一個填充了催化劑(如V₂O₅-TiO₂)的反應器，NO_x與NH₃在其中發生還原反應，生成N₂和H₂O。

　　1.3 SNCR+SCR聯合脫硝工藝

　　SNCR+SCR聯合脫硝工藝首先是利用前段SNCR脫硝系統對煙氣中的NO_x進行初步脫除，其次利用后段的SCR脫硝系統對煙氣的NO_x進行深度脫除，后段的SCR脫硝系統可以利用前段SNCR逃逸的還原劑NH₃進行反應，結合排放要求，增加SCR脫硝系統補噴氨系統，確保煙氣中NO_x達標排放。

　　1.4活性分子脫硝工藝

　　活性分子脫硝技術是浙江大學王智化教授及其團隊研發的一種新型脫硝工藝?；钚苑肿用撓跫夹g(shù)是在不影響現有工藝的前提下，通過低溫氧化結合濕法吸收塔實現NO_x排放控制。其主要采用的是活性分子分配器和噴嘴噴入高濃度活性分子，與煙氣充分混合后實現對NO_x的高效氧化，再通過吸收塔進行污染物的洗滌脫除。

　　該技術的原理是利用活性分子的強氧化性，將煙氣NO_x中的不溶性NO氧化成可溶于水的NO₂、NO₃、N₂O₅等高價氮氧化物，將零價汞(Hg0)氧化成可溶性二價汞(Hg²⁺)，結合濕法吸收塔與SO₂、HCl、HF等可溶性酸性氣體一同去除。

　　2生物質鍋爐脫硝工藝及改造

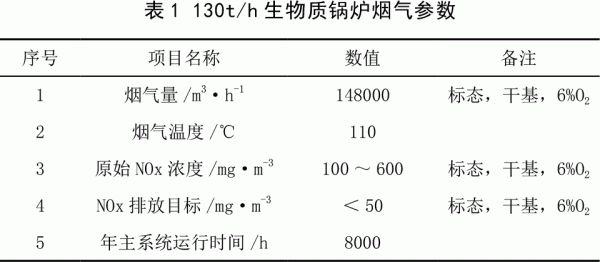

　　光大生物能源（如皋）有限公司現有1臺130t/h生物質鍋爐，目前該鍋爐已有半干法脫硫裝置及SN-CR+SCR脫硝裝置，其運行時出口NO_x排放濃度為100～600mg/m³（標態、干基，6%O₂），且波動頻繁，燃燒溫度較低，煙氣帶有堿金屬，SCR催化劑容易中毒，NO_x無法達標超凈排放，SNCR+SCR脫硝工藝已不適用。針對上述問題對脫硝工藝進行改造，降低NO_x排放濃度，使其達到超凈排放要求（NO_x<50mg/m³）。生物質鍋爐煙氣參數如表1所示。

　　改造工程采用浙江大學王智化教授及其團隊研發的一種新型脫硝工藝——活性分子脫硝工藝。該工藝通過將活性分子臭氧噴入到吸收塔前的專有活性分子反應器內與煙氣中的NO反應進而在吸收塔內吸收脫除NO_x。

　　活性分子臭氧由臭氧發生器將VPSA空分制氧機制取的富氧通過高壓放電產生。

　　活性分子是一類強氧化性物質，它可以將煙氣NO_x中的不溶性NO氧化成可溶于水的NO₂、N₂O₅等高價氮氧化物，將零價汞（Hg0）氧化成可溶性二價汞（Hg²⁺），結合濕法吸收塔與SO₂、HCl、HF等可溶性酸性氣體一同去除。

　　可溶性污染物經濕法吸收塔吸收后生成的亞硝酸鹽、硝酸鹽、硫酸鹽產物經提純濃縮結晶后，可作為工業原料出售，而溶液中Hg²⁺經Na₂S處理生成穩定的HgS沉淀，從而避免吸收溶液中汞的二次污染。

　　活性分子氧化多種污染物同時脫除反應機理^[1]：

　　NO+O₃→NO₂+O₂快（6）

　　2NO₂+O₃→N₂O₅+O₂快（7）

　　CO+O₃→CO₂+O₂慢（8）

　　SO₂+O₃→SO₃+O₂非常慢（9）

　　Hg0+O₃→Hg²⁺+O₂快（10）

　　3活性分子工藝系統改造思路及優點

　　3.1活性分子工藝系統改造思路

　?。?）本工程煙氣脫硝采用單獨的活性分子脫硝工藝，與燃燒過程無關，適用于光大生物能源（如皋）有限公司130t/h生物質鍋爐煙氣脫硝。其含氧氣系統、活性分子制備系統、活性分子反應系統、吸收系統等。

　?。?）盡量減少對原機組系統、設備、管道布置的影響。本工程對現有鍋爐及氨基脫硝系統改造部分較少，僅需在尾部煙道進行適當改造，進行活性分子反應器和吸收塔的布置，其輔件的安裝均為額外配備裝置，對鍋爐的運行幾乎沒有影響。

　　3.2活性分子工藝系統改造優點

　?。?）改造停爐周期短，從建設到投運大概4個月。

　?。?）可實現NO和Hg等污染物的氧化吸收，真正實現多種污染物協同脫除，做到“一塔多脫”。

　　（3）活性分子多脫技術脫除效率高，可以達到95%以上的脫硝率，滿足國家超凈排放治理的要求，同時不會引起類似NH₃泄漏的二次污染。

　　（6）調節靈活性大，可根據鍋爐負荷或煙氣中各污染物的濃度進行配比調節，減少不必要的消耗。

　　4活性分子工藝系統設計

　　活性分子工藝系統包含VPSA制氧系統、活性分子發生系統、活性分子噴射系統、吸收系統等。其中氧氣系統采用VPSA空分制氧機，活性分子制備系統采用臭氧發生器，吸收系統采用濕法吸收塔。

　　4.1 VPSA制氧系統

　　VPSA制氧系統流程是空氣經鼓風機由塔底進入吸附塔A，空氣中的氮、水分、二氧化碳、碳氫化合物被吸附，塔頂為產品氧氣。當吸附塔A的吸附劑達到一定的飽和度后，自動切換空氣進入塔B，同時降低塔A的吸附壓力使其再生。二塔周期切換，連續獲得氧氣。

　　4.2活性分子發生系統

　　VPSA氣源經減壓穩壓后進入臭氧發生室，在臭氧發生室內部分氧氣通過中頻高壓放電，將氧氣轉化為臭氧。

　　4.3活性分子噴射系統

　　活性分子脫硝技術是浙江大學王智化教授及其團隊研發的一種新型脫硝工藝?；钚苑肿用撓豕に囀窃诓挥绊懍F(xiàn)有工藝的前提下，通過低溫氧化結合濕法脫硫塔實現NO_x排放控制，主要采用的是將活性分子臭氧噴入到吸收塔前的專有活性分子反應器內與煙氣進行迅速混合，實現NO等污染物的充分、快速氧化，滿足NO_x等污染物在較高濃度下的脫除效率?；钚苑肿影l(fā)生及噴射系統是整個工程最為關鍵的部分。

　　4.4吸收系統

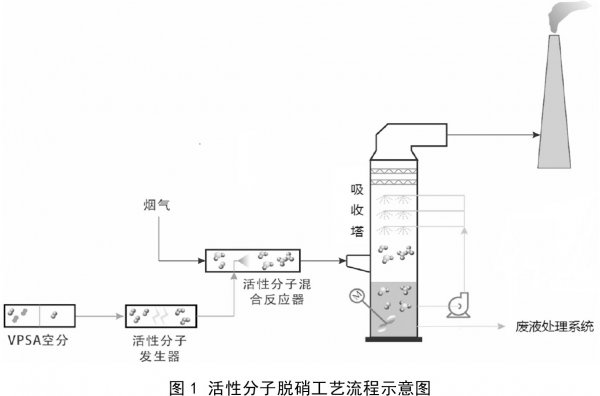

　　充分氧化后的煙氣進入濕法吸收塔進行凈化吸收，SO₂與NO_x同時吸收后生成硫酸鹽、亞硫酸鹽、硝酸鹽和亞硝酸鹽等物質^[2]?；钚苑肿用撓豕に嚵鞒淌疽鈭D如圖1所示。

　　該工程于2018年5月開始建設，于2018年9月投運。投運以來，NO_x排放濃度遠遠低于國家超凈排放標準50mg/m³，長期穩定運行排放指標低于10mg/m³，完全滿足NO_x超凈排放要求。

　　5結論

　　活性分子脫硝工藝能適用于生物質鍋爐的煙氣脫硝，且能滿足NO_x國家超凈排放要求。即使日后環保要求進一步提高，活性分子脫硝工藝也能滿足排放要求。

　　參考文獻：

　　[1]王智化,周俊虎,溫正城,等.利用臭氧同時脫硫脫硝過程中NO的氧化機理研究[J].浙江大學學報(工學版),2007,41(5):765-769.

　　[2]魏林生,周俊虎,王智化,等.臭氧氧化結合化學吸收同時脫硫脫硝的研究[J].動力工程,2006(4):563-567.
