楊飛，張霞，劉芮，陳重遠，蔡宗壽，何東成

(1.云南農業大學機電工程學院，云南昆明650201；2.云南省煙草公司保山市公司，云南保山678000)

　　摘要：【目的】為了研究生物質顆粒燃料燃燒機在煙草等農產品烘烤中的應用，全面了解生物質顆粒燃料燃燒機在煙草烘烤中的工作性能，解決煙葉烘烤環節用工多和能耗高等當前制約綠色生態煙葉生產持續發展的問題。【方法】分別對3種生物質顆粒燃料燃燒機的結構進行介紹，并對生物質顆粒燃燒機應用在煙草烘烤過程中的溫度控制、燃料的消耗量以及煙葉品質進行對比試驗。【結果】3種類型燃燒機對干濕球的溫度控制穩定性由高到低依次為雙螺桿式、履帶式和單螺桿式；在烤煙能源消耗方面，平均每生產1kg干煙的生物質燃料和電能消耗量分別為：1.87kg和0.372kW·h、1.59kg和0.300kW·h、1.61kg和0.327kW·h；從烤煙的鮮干比方面看，烤煙的鮮干比分別為：6.667、5.818、5.872。【結論】雙螺桿送料式燃燒機在溫度控制方面有著較為明顯的優勢，運行穩定，在節約能源消耗上也有著一定的優勢；單螺桿送料式和履帶送料式生物質顆粒燃燒機在烘烤煙草的品質上具有一定的優勢。

　　隨著全球能源危機以及溫室效應的加劇，能源應用向著經濟的、可再生循環利用的新能源方向前進，煙葉烘烤中新能源的應用也變得越來越廣泛。生物質顆粒燃燒機是以生物質顆粒燃料作為燃料，提供熱能轉換的設備。生物質顆粒燃料是生物質在一定的溫度壓力下，壓縮或擠壓成為容積密度較大、熱效率較高、便于運輸和貯藏的固體成型燃料，其形狀和尺寸統一，使用方便，易于燃燒，是煤和薪柴優秀的替代燃料J。美國在20世紀30年代開始研究壓縮成型燃料及燃燒技術，并研制了螺旋壓縮機及相應的燃燒設備；日本在20世紀30年代開始研究機械活塞式成型技術處理木材廢棄物；1954年研制成棒狀燃料成型機及相關的燃燒設備；70年代后期，西歐許多國家也開始重視壓縮成型技術及燃燒技術的研究，各國先后有了各類成型機及配套的燃燒設備；20世紀80年代亞洲除日本外，泰國、印度、菲律賓、韓國、馬來西亞已建了不少固化、碳化專業生產廠，并已研制出相關的燃燒設備；到20世紀90年代，日本、美國及歐洲一些國家生物質成型燃料燃燒設備已經定型，并形成了產業化，在加熱、供暖、發電等領域已普遍推廣應用，但是在農產品干燥方面的應用研究卻較少。

　　將生物質顆粒燃料應用于煙葉烘烤，是煙草干燥技術新的發展方向。傳統的煙草烘烤過程是一個高耗能過程。據統計，烘烤1kg干煙需要耗煤3.77kg，如果中國每年生產煙葉2億kg就需要原煤754萬t。所以，探索新能源煙葉烘烤技術意義重大。國內應用于生物質燃燒的燃燒器仍處于起步階段，生物質顆粒燃燒機與傳統能源煙草烤爐相比，燃料由不可再生的煤炭轉變?yōu)榭稍偕茉瓷镔|(zhì)顆粒燃料，可以促進煙草烘烤的節能減排和可持續的發展。生物質顆粒燃料灰分含量小于1.50％，硫含量和氯含量均小于0.07％，氮含量小于0.50％，而傳統能源煤炭燃燒會產生大量的灰分和有害物質。研究表明：國內煤炭中硫含量約為1.14％，氯含量約為0.02％，氮含量約為0.98％，大大降低烤煙的品質。此外，由于生物質顆粒燃料流動性好，熱值穩定，燃燒機易于實現自動控制。依照煙草烘烤的干燥曲線來設置燃燒機的溫度控制曲線，加1次燃料后燃燒機即可連續6h自動控制燃料進給量，從而控制烤房溫度。據實踐統計，與傳統能源煙草烤房相比，大大降低工作人員的勞動強度，工作效率也由1個人看護2～3座烤房提高到10座以上烤房。目前，市場上的生物質顆粒燃燒機按進料方式不同，主要分為3種：單螺桿送料式、雙螺桿送料式、履帶送料式，本研究根據這3種燃燒機的工作原理和結構特點，分別對其在煙草烘烤中的總溫度控制、原料的消耗量以及煙葉品質進行對比試驗，對全面了解生物質顆粒燃料燃燒機在煙草烘烤中的工作性能及燃燒機的選型具有積極的意義，對生物質顆粒燃料燃燒機在其他農產品干燥中的應用也具有一定的參考價值。

　　1材料與方法

　　1.1試驗設備

　　1.1.1單螺旋桿送料式

　　單螺旋桿送料式的燃燒機(圖1)工作時由電機帶動通過鏈條鏈接傳動的輪盤控制送料以及下料，長按密集烤房控制器的運行鍵即可點火，初期3～5min爐膛內會有大量的煙霧出現，一小部分顆粒燃料因?yàn)樗土霞涌鞂?dǎo)致未完全燃燒就被送出爐膛浪費掉；控制溫度過程中下料量與送料量始終保持一定的比例，低溫保持溫度時電動機控制在較低的轉速下料量較少，高溫保持溫度時電動機轉速較快下料量較大；在升溫時加快燃料的輸送和燃燒，相應的風機轉速也加快輔助燃燒。待煙葉烘烤結束，下料與送料設備停止運轉，爐膛內殘料在風機的輔助下結束燃燒。

　　1.1.2雙螺桿送料式

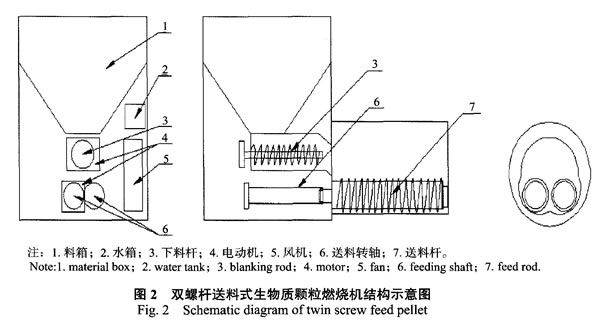

　　雙螺桿送料式的燃燒機(圖2)工作時分別由兩個電機直接連接控制送料以及下料，長按密集烤房控制器的運行鍵即可點火。初期3～5min內會有一定量的煙霧出現，原因與單螺桿送料式燃燒機相類似；控制溫度過程中由于存在雙電機，可以實現較為精確的下料與送料控制，而不是簡單地以一定的比例來運行；在升溫時加快燃料的輸送和燃燒，相應的風機轉速也加快輔助燃燒。箱體內部一側配有水箱，待烘烤結束，控制下料的電機停止工作，下料停止，控制送料的電機繼續工作，并會有水由水箱注入爐膛，將還在燃燒的殘料熄滅，并通過送料桿排出爐膛。

　　1.1.3履帶送料式

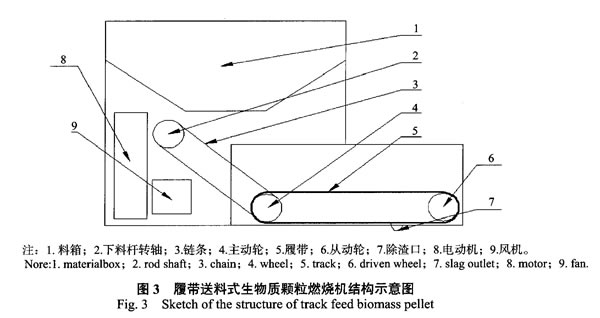

　　履帶送料式的燃燒機(圖3)工作時由電機直接連接控制送料以及履帶運行，設有點火按鍵，長按點火鍵即可實現自動點火。初期3～5ain內會有一定量的煙霧出現，原因與單螺桿送料式燃燒機相類似；工作過程中電機帶動下料桿將料箱中的顆粒燃料輸送到履帶上，同時風機啟動助燃；在升溫時加快燃料的輸送和燃燒，下料與送料的比例固定，相應的風機轉速也加快輔助燃燒。待烘烤結束，下料送料停止。由單電機控制下料與送料，風機設置在箱體中央，履帶隨電動機工作并在回程中設有除渣裝置，待烘烤結束會控制下料與送料停止并加大風機鼓風，將殘余的燃料吹滅或加速顆粒燃料燃燒至熄滅。

　　1.2試驗材料與方法

　　1.2.1試驗材料

　　2016年8—9月，選擇保山地區隆陽區漢莊烤點3個臨近的中間位置的新型板式氣流下降式烤房，測試對象為烤煙品種‘NC297’，選擇同一部位、成熟度一致的5竿適熟鮮煙葉，編竿后的煙葉進行標記，使用精度為1g的電子秤稱重，根據竿數估測整爐鮮煙葉重，然后將5竿測試煙葉放在烤房中層的中間同一位置進行烘烤。選擇3種烘烤設備做對照：型號為5LS-103A的單螺旋桿送料式燃燒機，最高額定熱功率為l0萬Kal／h；型號為HY-100SZ.Ⅱ的雙螺旋桿送料式燃燒機，最高額定熱功率為10萬Kal／h；型號為HDS—RS-10的履帶送料式燃燒機，最高額定熱功率為15萬Kal／h。烘烤設備的目標干、濕球溫度曲線依照當?shù)睾婵窘?jīng)驗來制定，通過密集烤房控制器以及配套溫度傳感器來測量烤房內溫度和濕度。燃燒機使用以煙桿為材料的生物質顆粒燃料，熱值為18.663MJ／kg，直徑約為8～10mm，長度約為4—6cm。待烘烤結束，用電子秤測出干煙葉的重量，根據竿數估測整爐干煙總重。

　　1.2.2燃燒機溫度控制對比

　　在煙葉的烘烤過程中，溫度的控制對于烤煙的品質有著較為重要的影響，烤煙設定的目標溫度曲線以當?shù)氐暮婵窘?jīng)驗為準，一般情況下烘烤過程中實際的干、濕球溫度曲線越接近目標曲線，得到的烤煙品質就越好，產生的經濟效益也就更高。在溫度控制試驗中，選擇同一時間開始烘烤試驗，以免因天氣原因影響烘烤的原料消耗和烘烤得到的煙葉品質。用一只熱電阻傳感器檢測空氣溫度得到的即為干球溫度，用另一只相同的傳感器檢測被蒸餾水浸濕的面紗套內的溫度即為濕球溫度；根據傳感器所測量的干球溫度和濕球溫度的溫差可以反映出空氣中相對濕度的大小。實際干、濕球溫度曲線是指實際烘烤中烤房內空氣所測量達到的溫度，目標干、濕球溫度曲線是指實際烘烤中被蒸餾水浸濕的面紗套內所設定的需要達到的的溫度，溫度顯示在烤房配套的控制面板。設定目標溫度后啟動生物質顆粒燃燒機，自燃燒機工作開始，記錄控制面板所顯示的干、濕球溫度，每小時記錄1次數據，直到烘烤結束。

　　1.2.3燃燒機能源消耗量

　　生物質顆粒燃燒機的能源消耗量可以直觀地反映出這種燃燒機在使用過程中對能源的利用率。燃燒機的能源消耗主要分布在電能和生物質顆粒的使用兩方面，通過對電能和生物質能的消耗量可以對比出不同類型燃燒機在烤煙中的應用好壞，也可以在經濟上減輕煙農烤煙的成本。使用電表記錄每1個烤房1次烤煙從燃燒機開機供熱到停機所消耗的電量，并記錄生物質顆粒燃料的消耗量。一般在烤煙結束后，燃燒機內有顆粒燃料剩余，可以通過側面的排料孔將大部分的剩余顆粒排出料箱，由此可較為準確的計算燃燒機每烤1爐煙生物質顆粒的消耗量。由于每一爐烤房裝煙量不一定，本研究計算平均每千克煙葉烘烤結束的能源消耗量。

　　1.2.4烤煙鮮干比品質

　　烤煙的品質對煙農的收入有著直接的影響，品質好的煙葉價格往往是品質差的煙葉的數倍，而烤煙的鮮干比又是煙葉品質的重要評價指標。鮮干比是指凈鮮煙葉質量和凈干煙葉質量的比值。為了評價煙葉的烘烤品質，需要計算每1爐煙葉的鮮干比，鮮干比越大則說明烘烤的煙葉品質越好。使用精度為1g的電子秤，分別記錄每1桿煙的鮮重(除去桿重)，再統計每1桿煙的煙葉數量，計算得到平均每1片煙葉的重量。記錄每1爐烤煙房的裝煙桿數，待烘烤結束，取出做標記的5桿煙葉，測得其以及試驗所記錄的5桿煙葉中每片煙葉的單葉濕重、單葉干重、每桿煙葉的鮮重和干重。

　　2結果與分析

　　2.1三種類型生物質顆粒燃燒機溫度控制對比由圖4可知：單螺旋桿送料式的生物質顆粒燃燒機在初期低溫度時可以較好地控制干濕球的溫度，設備工作75h后濕球溫度波動變大，設備工作140h之后干球溫度波動變大，生物質顆粒燃燒機對烤煙房的干球溫度控制偏差較大。

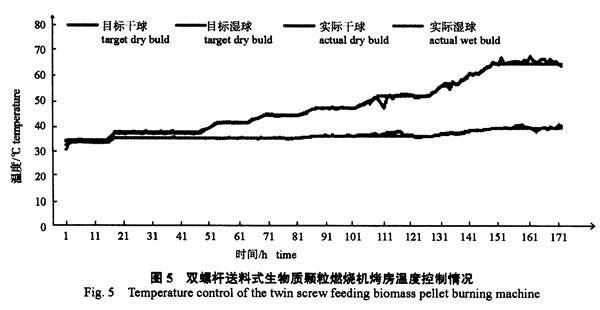

　　由圖5可知：雙螺旋桿送料式的生物質顆粒燃燒機在初期低溫度時可以較好地控制干濕球的溫度變化，設備工作至111、112h左右時出現干球溫度的波動，在數小時后再次穩定在目標溫度曲線附近；工作后期會出現干球溫度較小的控制上的偏差。濕球溫度在后期有著較小的溫度波動，基本可以維持在目標溫度曲線附近。

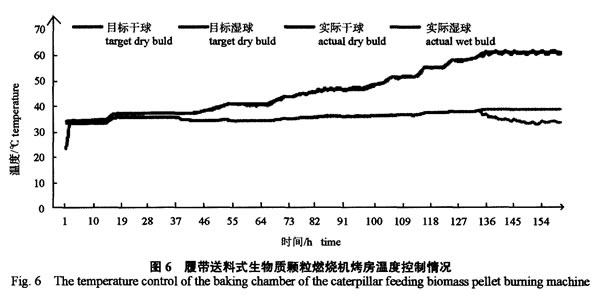

　　圖6顯示：履帶送料的式生物質顆粒燃燒機在設備工作過程中對干球溫度的控制比較穩定，一直維持在目標干球溫度較一致的水平。在初期低溫度時可以較好地控制濕球的溫度在目標溫度曲線附近，工作135h后對濕球的溫度控制偏差較大，出現濕球溫度控制上的不穩定現象。

　　對比3種不同類型的生物質顆粒燃燒機對溫度的控制，從干球溫度控制上看，履帶送料式燃燒機對干球溫度的控制較為接近目標干球溫度；從濕球溫度控制上看，雙螺桿送料式燃燒機對濕球溫度的控制較為接近目標濕球溫度。綜合考慮對干球和濕球的溫度控制，雙螺桿送料式具有較好的溫度控制效果。

　　2.2顆粒燃料和電量消耗

　　由表1可知：使用雙螺旋桿送料式燃燒機，每獲得1kg的干煙所需要的能源消耗量最低為1.59kg生物質顆粒燃料和0.300kW·h電能。因此，從所節約能源上來講，使用雙螺桿送料式系統的燃燒機更有優勢。

　　2.3烘烤煙葉品質結果對比

　　如表2所示：使用單螺旋桿送料式燃燒機、雙螺桿送料式燃燒機、履帶送料式燃燒機的烤煙房，其烤煙的鮮干比分別為6.667、5.818、5.872。因此，從所獲得烤煙的品質上來講，使用單螺桿送料式系統的燃燒機較有優勢。

　　3討論

　　本研究對比了市場上現有的3種常用的生物質顆粒燃燒機在煙葉烘烤中的使用情況，對烘烤過程中的溫度控制、能源消耗和產品品質進行了對比分析，得出了各種類型燃燒機的使用優劣。

　　王漢文等和張聰輝等研究表明：生物質能源在煙葉烘烤中可以作為煤炭的優質替代能源；徐成龍等的研究表明：生物質能源配套的燃燒機在煙葉烘烤中具有較高的推廣價值。本研究為煙葉烘烤中生物質烤煙燃燒機設備的選擇提供了參考。

　　目前對于生物質在煙草烘烤中的應用研究主要在于生物質烘烤與燃煤烘烤模式的成本對比和對環境的影響，或者是僅對某一種燃燒機的結構問題進行研究解決，對各種類型的生物質顆粒燃燒機的應用研究還較少。隨著烤煙工藝的發展，配合新型能源燃燒機的使用，不僅可以降低對燃煤的消耗，有效地減少廢氣的排放以及對環境的污染，還可以降低對人工的需求，提升烤煙的品質，節約成本，降低勞動強度，提高煙農收入。把顆粒燃料同智能燃燒機進行結合，再將其與現有烤房的溫濕度自控設備進行對接可以實現對烤房溫濕度的自動控制，對煙葉烘烤的減工降本意義重大。由于市場上現存的燃燒機質量不一，在烤煙過程中也有一定的缺陷，研究各種類型生物質顆粒燃燒機的結構與性能對促進生物質顆粒燃燒機的推廣應用有著積極的意義，對于生物質顆粒燃料燃燒機在烤煙房以及其他農產品干燥中的應用有一定的參考價值。由于研究中使用的只有以煙桿為材料的生物質顆粒，不同材料下燃燒機的適應性可能會有多不同，下一步需要進行其他幾種常用材料的生物質顆粒的試驗來研究，并對比燃煤烘烤，選擇合適的燃燒機和生物質顆粒組合。

　　4結論

　　雙螺桿送料式燃燒機在溫度控制方面有著較為明顯的優勢，運行穩定，在節約能源上有著一定的優勢；從烤煙的鮮干比方面看，履帶送料式生物質顆粒燃燒機在烘烤煙草的品質上具有一定的優勢。綜合分析雙螺桿送料式燃燒機整體設備性能較好，但設備較為復雜，市場價格也較高，如果可以降低市場價格和操作難度，是烤煙房的較佳的選擇；履帶送料式燃燒機整體表現不突出；單螺桿送料式燃燒機結構簡單，設備成本也較低，適合煙農操作，如果在溫度控制上能有所改進，相對其他兩種更適合煙農在煙葉烘烤中的使用。
