魏智宇^1，2，楊晴^1，2，周荷雯^1，2，李佳碩^1，2，陳漢平^1，2

（1華中科技大學煤燃燒國家重點實驗室；2華中科技大學中歐清潔與可再生能源學院湖北武漢430074）

　　摘要：介紹國內外Aspen Plus在生物質熱解模型以及應用方面的研究情況，將其分為模型構建研究和模型應用研究兩部分。其中，熱解模型通過實驗驗證，可以很好的預測熱解三態產物產率；模型應用多集中在工藝參數的影響研究，以及系統經濟性和環境效益評價；最后總結Aspen Plus在生物質熱解模型搭建的不足和可能的發展方向。

　　我國作為一個能源消耗大國，其經濟的快速發展要求持續且穩定的能源供給。在當前能源資源短缺、能源結構不合理以及環境保護問題日益嚴重的背景下，開發和利用可再生清潔能源已成為我國能源利用新的方向。生物質作為目前唯一的具有含碳有機質的可再生資源，可以直接燃燒或與煤混燒用于發電，也可以通過熱化學處理轉化為生物焦炭、生物燃?xì)庖约吧镉停哂袕V泛的傳統能源替代性。

　　目前，生物質熱解技術發展很快，從實驗理論研究到工藝中試都取得了不少進展，而從工業化運行的系統角度的研究則相對較少。利用Aspen Plus可以完成對熱解系統的全流程工藝模擬，并可以對系統中間投入的物流、能流、功流以及關鍵運行參數進行設計和優化，是系統推廣到工業化應用的基礎及關鍵所在。本文著重介紹Aspen Plus模擬軟件在生物質熱解領域的應用，并對其進一步的研究發展及應用提出建議。

　　1 Aspen Plus中的生物質熱解模型研究進展

　　Aspen Plus是大型化工流程模擬軟件，基于實際工藝的物理化學過程所搭建的過程模型，可以很好的應用于流程計算。在生物質熱解系統模型中，熱解反應模塊的搭建是其中的關鍵問題。一般的，該模塊可以由RGibbs平衡反應器模塊、RYield產率反應器模塊以及RCSTR動力學反應器模塊組合搭建完成。其中，RGibbs模塊是基于吉布斯自由能最小原則來計算反應過程的。該模塊不考慮停留時間的影響，主要用于快速達到平衡態的反應過程；RYield模塊則是基于反應產物分布等實驗數據來計算反應過程的。該模塊主要用于模擬化學計量系數和反應動力學未知的反應。而隨著對生物質三組分熱解機理及動力學研究的不斷推進^[1]，逐漸有研究開始關注以RCSTR反應模塊為主的生物質熱解反應模擬，并討論了溫度對熱解產物分布的影響。

　　1.1基于RGibbs平衡反應器模塊的生物質氣化模型

　　Aspen Plus應用于生物質氣化的案例較多，相關研究也開展較早。由于生物質氣化反應溫度通常較高，相與相之間的反應可以在較短時間內達到平衡，因而可以忽略停留時間對反應進程的影響。所以，在生物質氣化反應機理研究還不完善的情況下，利用RGibbs反應器模塊對氣化過程進行模擬可以獲得相對準確的結果。

　　李斌等^[2]搭建了生物質氣化過程模型，并討論了空氣當量系數等系統運行參數對氣化效果的影響。該模型的物料流程為：將生物質按照元素分析分解為單元素組分，并將這些單元素組分在分流器中分成揮發分和固定碳。其中，固定碳與空氣燃燒反應后進入氣化反應器，并與之前的揮發分進行平衡計算。整個系統的反應熱量由燃燒反應器提供。由于實際的氣化反應過程中，氣固相的擴散影響使得實際的反應達不到理想的化學平衡，因此，需要通過限制其中的部分反應的反應程度或反應平衡接近溫度來進行修正。該模型模擬的產氣分布與實驗結果相差不大，可以很好的模擬氣化過程。

　　1.2基于RYield產率反應器模塊的生物質熱解模型

　　生物質熱解機理復雜，且其產物更是多樣，很難用現有的化學反應方程式和動力學方程來進行描述。生物質熱解制備生物油的過程受停留時間影響很大，已不適合用RGibbs平衡反應器模塊進行計算。因此，基于熱解實驗的產物分布結果，規定復雜產物的模型化合物，并用RYield產率反應器模塊可以更好的對生物質熱解產物進行預測。

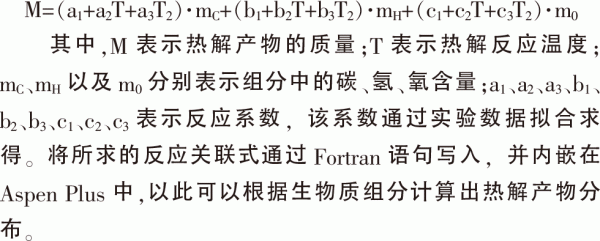

　　Xing等^[3]基于生物質三組分熱解原理，通過實驗數據擬合三態產物與生物質組分和溫度之間的關系，并以此構建生物質熱解模型。該模型中涉及關聯式可以表示為：

　　趙坤等^[4]基于多組分疊加的生物質熱解原理，構建了RYield收率反應器的生物質熱解模型。在該模型的三態產物中，焦炭被定義為混合物，主要成分為半焦和灰分；不凝氣體成分考慮CO、CO₂、H₂、CH₄、C₂H₆、C₃H₈；而液相產物組分復雜，很難選取其中的代表產物，因此考慮利用差減法得到液相產物中的C、H、O元素含量比，并將其定義為混合物C_x-H_yO_z。其中，x、y、z表示碳、氫、氧之間的成分比例。通過實驗結果擬合出產物產率和溫度的關系曲線，用Fortran語句寫出纖維素、半纖維素和木質素的產物產率與各自元素含量的關系式，便可以模擬計算熱解產物值。模擬值與實驗對比相差不大，模型得到驗證。

　　1.3基于RCSTR動力學反應器模塊的生物質熱解模型

　　生物質熱解液相產物組成復雜，需要后續的分離、提質、改性等工藝手段來提高其應用價值。該工藝流程的模擬計算需要熱解液相產物的組成分布。而RYield收率反應器模塊中的生物油被定義為模型化合物，不能夠準確的模擬出其熱解液相產物組成。因此，逐漸有學者關注以RCSTR反應器模塊為基礎的生物質動力學熱解模型。

　　Peters等^[5，6]基于生物質組分熱解動力學方程和化學反應方程，構建了生物質動力學熱解模型。該模型中的反應過程主要由3個模塊構成，其主要流程是：生物質首先進入RYield分解反應器中，并根據生物質組分組成分解為纖維素、半纖維素、木質素以及灰分。其中纖維素和半纖維素的模型化合物分別為類木糖纖維單體及木聚糖。而木質素模型化合物為6種具有不同O/C和H/C的單體構成。隨后，分解后的組分進入RCSTR反應模塊中進行一次熱解反應，并根據實際反應條件來調節反應溫度和反應停留時間。最后，一次熱裂解產物進入二次熱解反應模塊修正停留時間對一次產物的影響。該部分由于缺少相應的動力學方程描述，因此需通過產物與反應物的擬合關系，并考慮氣相停留時間、反應溫度以及焦炭堿金屬含量等因素，以此利用RYield反應器進行模擬計算。模擬通過與三態產物隨溫度分布及液相產物組成的對比得到了很好的驗證。

　　2 Aspen Plus在生物質熱解工藝中的應用進展

　　Aspen Plus作為大型化工流程模擬軟件，不僅可以計算流程中的物流、能流和功流，其內置的計算模塊還可以幫助分析優化流程。模擬的結果可以作為大型工廠設計的參考和依據，也可以為工藝評價提供數據支持。

　　2.1 Aspen Plus應用于生物質熱解工藝中的模擬研究

　　生活垃圾作為一種生物質廢棄物資源，可以通過熱解并加以利用。李延吉等^[7]基于RGibbs平衡反應器構建了垃圾衍生燃料（RDF）的熱解反應模型，并通過實驗和模擬的方法研究了RDF的熱解特性。RDF熱解模擬的基本流程同生物質氣化模型類似，原料先經過RYield分解為單元素組分和半焦，而后進入RGibbs反應器中進行熱解平衡計算，并向反應器中導入N₂進行重整反應，反應后的產物經分流器分離出。該研究利用搭建的模型考察了熱解終溫、不同物料配比、不同物料組成以及添加物對RDF熱解產物產率的影響，并著重討論了熱解終溫對產氣組成的影響。模擬結果中對熱解產物產率的影響研究與實驗結果相仿，而對產氣組成影響的研究則與實驗相差較大，主要是因?yàn)槟M中假設二次反應完全達到了化學平衡。因此，認為模型可以在一定程度上對不同RDF熱解過程進行預測，并指導該工藝的工業化運用。

　　生物質作為一種固體燃料，將其壓縮提高能量密度后可用于燃燒發電。此外，也可以通過先氣化產生燃?xì)夂螅糜谌細廨啓C(jī)發電。Fedyukhin等^[8]基于RGibbs平衡反應器構建了生物質氣化聯合發電流程的模型，并討論了燃?xì)廨啓C(jī)的發電效率。整個流程主要由兩個模塊構成，即生物質氣化和燃燒發電。生物質先經過第一個RGibbs平衡反應器計算得到熱解燃?xì)猓笈c壓縮的空氣一起進入第二個RGibbs平衡反應器計算得到高溫?zé)煔猓⒃谥苯釉诘谝粋€(gè)Turbine模擬計算燃?xì)廨啓C(jī)發電過程，做功后的高溫?zé)煔馀c循環水換熱后用于后續的蒸汽輪機發電。模擬計算結果顯示，當發電裝機容量為50MW時，該系統的電效率超過40%，而熱解效率則在30～35%。合理地在其他生物質廢棄物發電項目上運用該模型進行模擬計算，可以對工程的設計提供有益的指導。

　　生物質熱解產生的生物油經加氫提質后，可以生產出具有較高品質的液體燃料。Catalán-Martínez等^[9]基于RGibbs平衡反應器和RStoic化學計量反應器構建了生物質熱解液體燃料生產流程模型，其工藝流程為：首先定義4種液相產物模型化合物，并在RStoic中根據化學計量數反應產生一次裂解物，其后分為2條工藝鏈。一次熱解揮發分進入氣液分離器將液相產物分離出來；一次熱解焦炭則和產氣在RGibbs中進行二次氣化反應，并通過膜反應器分離出H₂用于液相產物提質，剩下的燃?xì)庥糜谌細廨啓C(jī)發電。模擬結果表明，當氣化床中的氧氣濃度在10～25%，水蒸氣的濃度在15～45%，且生物質的C/O大于1時，該系統的液體燃料收率最大，在20～25%。通過模擬計算可以得到系統的運行參數，從而使得熱力與電力生產達到穩定平衡點。

　　2.2 Aspen Plus應用于生物質熱解工藝中的評價研究

　　結合利用Aspen Plus模擬出來的系統中間投入和產出的物流、能流及功流結果，系統的整體經濟效益以及環境效益可以得到核算和評價。

　　Shemfe等^[10]基于RCSTR動力學反應器模塊構建了生物質熱解液體燃料生產提質聯合發電系統的流程模型，并考察了流程的整體經濟效益。該生產過程可以分成兩個階段：生物質首先依次經過干燥模塊、組分分解模塊以及熱解模塊，轉化為生物焦炭、生物燃?xì)庖约吧镉停浑S后，分離的生物油進入加氫提質流程，以提高生物油品質，而焦炭和燃?xì)馊紵笥糜诎l(fā)電側。該模型計算表明，1kg/s的松木片可以生產出0.24kg/s的汽油柴油類燃料，以及96W的電力。通過利用Aspen Plus中的經濟分析模塊，可以幫助核算出該系統的初期投入為1.66×10⁷英鎊；而敏感性分析表明產品產率以及運營成本是影響產品價格最主要的兩個因素。

　　Peters等^[11]基于RCSTR動力學反應器模塊構建了生物質快速熱解制備液體燃料及加氫提質模型。在模型流程中，生物質先經過熱解產生一次裂解油，隨后依次通過加氫處理、加氫裂化、精餾以及蒸汽重整等提質過程，從而得到高品質的液體燃料。根據模擬結果，可以核算出該系統生命周期溫室氣體減排潛力。研究表明相比較傳統液體燃料，利用生產的生物質液體燃料可以減少54.5%的溫室氣體排放。在生產系統當中，電力消耗是減少整個環境影響的關鍵因素之一，通過提高系統的燃燒效率，可以減少更多的溫室氣體排放。

　　3 Aspen Plus應用于生物質熱解工藝模擬研究存在的問題

　　隨著生物質熱解機理和特性研究的不斷深入，利用As-penPlus軟件對生物質熱解工藝進行模擬研究取得了一定進展，但仍然存在不足之處。

　　（1）目前生物質組分熱解機理研究還不夠完善，簡化的生物質組分模型使得其應用受到了限制。在Aspen Plus模擬生物質熱解過程中，可以預測的熱解產物相對較少，特別是生物油組分的預測，大多數研究還是將其設置成模型化合物。

　　（2）由于生物質熱解過程中的二次反應相對復雜，目前還沒有涉及到相對完善的動力學描述。因此，利用Aspen Plus來模擬這一部分的流程還停留在RYield收率反應器上，進而影響了對熱解產物預測的準確性，特別是對熱解氣體組分組成的預測。

　　（3）在系統經濟性評價方面，大多數研究關注成本、產量等對于整體效益的影響，而對于系統運行參數對經濟性的直接影響研究則相對較少。

　　4結論與展望

　　通過合理利用Aspen Plus軟件中的反應器模塊，許多研究者對生物質熱解系統模型的搭建做了比較詳細的研究，并通過實驗結果驗證了模型的準確性。基于模型計算的物流、能流和功流，可以對熱解系統的經濟性和環境效益等問題進行大尺度的研究，為工業化可行性提供依據。但目前對于復雜熱解產物的組成預測的研究還不夠完善，鑒于不斷完善的熱解技術工藝的發展，今后的模擬研究工作還需要從提高產物預測準確性角度來開展。

　　（1）細化生物質組成模型化合物，構建更為完善的生物質熱解機理模型。

　　（2）研究熱解揮發分二次反應機理，通過實驗考察反應產物與反應條件的關系，并將其擬合關系運用在熱解模型上。
