段繼海，顧雅蘭，張自生

（青島科技大學，山東青島266042）

　　摘要：隨著能源消耗的不斷增長，化石能源日漸枯竭，生物質熱解液化作為一種可再生能源的高效利用方式，應用十分廣泛。熱解過程中，生物質顆粒的形變收縮與生物油的產率及品質有極大的關聯。因此，國內外研究者對熱解過程中顆粒的形變予以了極大的關注。著重介紹了目前國內外生物質熱裂解顆粒收縮形變的研究進展及其發展前景。

　　近年來，隨著化石能源的日益枯竭以及環境污染的加劇，尋找一種潔凈的新能源已經迫在眉睫。生物質燃料作為新興的化石燃料的替代能源，可通過燃燒和氣化的手段加以利用。因?yàn)槠渚哂蠧O₂零排放的有利優點，可以減少溫室效應氣體^[1]。越來越多的研究者將生物質看作下一代的能源的主力^[2]，開發和利用生物質能源已成為當務之急。生物質熱裂解共有不凝氣、液體油、固態生物炭三種產物。其中主要以液體油經加氫、催化裂化后生成的生物燃料應用最為廣泛^[3]。

　　在熱解過程中，生物質顆粒的形變收縮與生物油的產率及品質有極大的關聯。因此，近年來國內外多位研究者對熱解過程中生物質的顆粒收縮形變進行了廣泛的研究，將顆粒的收縮形變與熱解溫度、熱解時間、氣體停留時間及熱解產物的影響等因素結合起來，建立了不同組成的生物質顆粒的熱解收縮形變的經驗公式^[4]。本文重點介紹了生物質顆粒熱裂解的顆粒收縮形變的研究進展及其發展前景。

　　1簡介

　　1.1原料

　　生物質由其組成可以分為陸生木質生物質以及藻類生物質^[5]。生物質能源種類繁多，生物質由于其自身組成的不同，其產物生物油的組成成分及品質也各不相同。

　　生物質能源在一次能源混合物中所占份額比例逐年上升，在國內尤其如此。因此生物質能源正在逐漸取代化石燃料作為家庭、地區和工業供熱的燃料^[6]。此外，液化和液化熱解技術的生物精煉工藝正處在長期持續的開發利用過程中，用以取代化學品和石油運輸燃料。理解化學和物理機制在固體熱解過程中的相互作用對于化學熱解反應器和燃燒器的設計及優化是至關重要的。就當前而言，熱解液化技術的一大挑戰在于生物質顆粒的熱解不夠充分，顆粒停留時間過短（通常在幾秒內），無法達到對生物質顆粒的利用最優化。而且，生物質顆粒的尺寸越小，能量損失越小，對生物質熱解過程越有利，從而可以降低生產成本^[7]。

　　1.2生物質轉化技術簡介

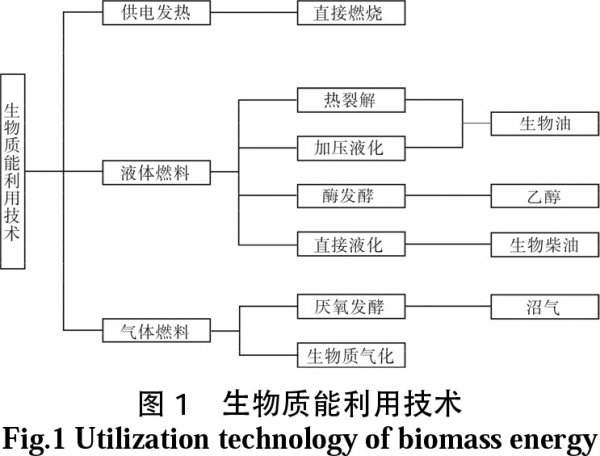

　　生物質能的常規利用技術見圖1。

　　生物質熱解是指在惰性氣氛和中溫（＜550℃）的條件下將生物質原料加熱裂解得到生物油的過程，生物油產率受到熱解工藝和反應條件的影響^[8]。熱解是指在環境不含氧氣（或氧氣含量極低）的情況下有機材料的熱降解。生物質顆粒的主要熱解產物通常被分為可冷凝（焦油）和不可冷凝的揮發物和焦炭。可冷凝的揮發分也經常被分類為液體，而不可冷凝的揮發性物質主要是CO，CO₂，H₂以及C1-C2烴類。液體經常被細分為水和有機物。所產生的焦油通常會發生二次裂解導致二次裂解產物的形成，并且會導致有機物產量降低[9]。低溫、慢速熱裂解有利于焦炭的生成，中溫、快速熱裂解的產物主要是生物油，而高溫、閃速熱裂解的產物主要是生物質燃?xì)狻Ｉ镉捅阌趦?chǔ)存和運輸，而且用途非常廣泛，原始的生物油可以作為燃油直接用于鍋爐等燃燒設備，經過提質改性后可在一定程度上替代石油^[10]。

　　熱解（脫揮發分）過程是燃料轉化的重要步驟，受到熱解溫度的顯著影響。這意味著燃料顆粒的尺寸可以通過影響其傳熱性能來影響熱解的轉化時間^[11]。熱解過程中的反應條件決定了產物產率，影響了熱解反應中炭層傳熱的性質。因此應當著眼于反應溫度及顆粒停留時間對生物質熱解行為的影響，即燃料轉化和顆粒收縮的形態變化。顆粒收縮是熱解反應中最重要的參數之一，因?yàn)樗鼤?huì)顯著影響燃料顆粒的停留時間以及轉換時間。

　　1.3顆粒熱解收縮

　　研究表明，熱解時熱量沿著固體傳播，使焦炭層顯著收縮。因而，顆粒收縮對熱解進程的進行有著顯著的影響^[12]。近年來，眾多研究者基于表觀動力學進行建模，已經開發了幾種顆粒收縮模型并將其應用于生物質熱解當中。其中大多數模型都采用了數值分析的方法確定單個生物質顆粒中的熱量、質量和動量傳輸效應，從而改變熱解條件。固體顆粒的收縮以如下幾種表現方式影響熱解過程。介質特性（孔隙度，滲透率，密度，質量介電常數，比熱容和熱導率），揮發物（氣體和固體）占據的體積，固體（木材和焦炭）占據的體積，以及顆粒總體積的不斷變化。熱解期間，顆粒內部化學重構，焦炭的密度增加。顆粒的溫度分布由于密度增加以及穿過熱解區域的距離減小而變化。產品的收率也由更薄和更熱的焦炭層來控制。因此，研究生物質顆粒在熱解過程的收縮形變是極為必要的。

　　通常而言，研究者主要著眼于顆粒尺寸、顆粒形狀、氣體濕度、熱解反應機理以及傳熱速率等因素對熱解反應的影響^[13]。CFD流體模擬軟件也開發出了相應的熱解模型用以模擬顆粒收縮，且其計算量小，易于模擬。

　　2大顆粒生物質熱解收縮

　　Davidsson^[14]等人采用邊長為5mm立方體樺木木質顆粒為原料，在自行研發的反應器中進行快速熱裂解，測定不同溫度、不同時間下收縮率的變化。Davidsson等人隨后分析了最終的收縮率與隨時間變化的收縮率的變化曲線，將收縮分為軸向、徑向和切向三個方向進行分析^[15]，并建立了收縮量隨溫度變化的關系式^[16]。

　　由于纖維素是縱向排列的，因此纖維素?cái)噫湻纸鈺?huì)首先影響軸向收縮，而徑向及切向的收縮則是由于半纖維素脫揮發分所致^[17]。這與早期在低溫?zé)峤庀掠^察到的中間層的斷裂模式是相符的^[18]。隨著原料轉化率的不斷增加，二次裂解所占的比重不斷上升。

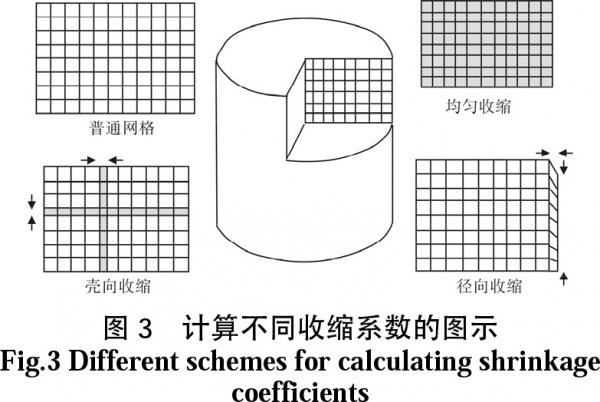

　　Bellais^[19]等人將顆粒的收縮分別用三種模型表示：均勻收縮、殼向收縮及徑向收縮。文中證明了，熱解過程中均勻收縮減慢了熱解進程，而殼向收縮以及徑向收縮則對熱解效果有增強作用^[20]。收縮效應僅對熱解溫度在600℃以上的生物質木材顆粒顯現出顯著影響，升溫速率則不會對顆粒分徑向收縮產生明顯影響^[21]。三種收縮模型見圖3。

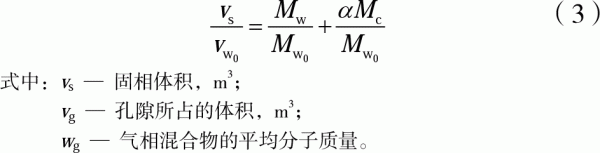

　　Colomba等^[22]建立了以熱量傳遞與熱解反應為基礎的描述顆粒熱解收縮的模型。此模型考慮了熱解過程中產生的焦油、不凝性氣體產物等對顆粒收縮的影響，用焦油產率來預測顆粒的收縮，并引入體積收縮因子來獲得描述體積改變與質量損失的經驗公式^[23]。

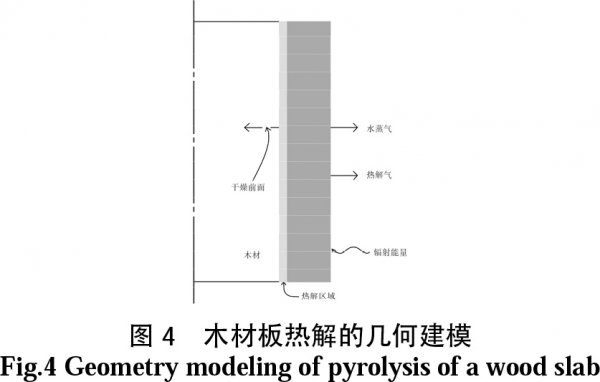

　　Mathew^[24]等人提出了一種生物質顆粒熱解收縮建模的新方法，適用于粒徑在5μm~2cm間、熱解溫度在800~2000K間的木質顆粒。結果表明，對于Bi＜0.2以及0.2＜Bi＜10的生物質顆粒，熱收縮對于熱解時間和產物的收率的影響可以忽略不計；而對于Bi>10的生物質顆粒，焦炭收縮對熱解時間的影響隨著溫度和粒度的增加而增加。收縮對熱解產生的影響更為復雜，焦炭厚度的降低減少了熱解氣體的停留時間，減少了次級反應，但是隨著溫度升高，這個效應被最小化，因?yàn)檩^高的溫度確保了生物質被熱解后更完全地轉化為焦油輕烴。炭收縮對熱解過程的影響有幾種方式，包括減薄顆粒的熱解反應區域，升高熱解反應的溫度，減少反應器內氣體的滯留時間，以及冷卻焦炭層由于較高的熱解產物的質量流率所產生的熱量^[25]。通過確定對產品產量的收縮影響最大的粒徑為0.8~4cm以及1400~1600K條件下，減少了熱解所需反應時間的43%，提高了焦油產率。熱解模型見圖4。

　　3小顆粒生物質熱解收縮

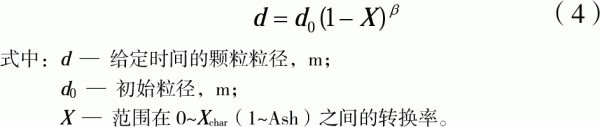

　　Henrik^[26]等人通過實驗對比了木質生物質和煤在熱裂解過程中不同的熱解行為，實驗所用顆粒粒徑均為100~125μm。Henrik等人構建了一個DTR測量系統，用以測量煤和生物質顆粒質量損失和粒徑變化，并建立了顆粒粒徑演化的數學模型^[27]。

　　Papadikis^[28]等人在阿斯頓大學利用150g/h的流化床進行熱解實驗，原料是粒徑為350和550μm的生物質顆粒。最適顆粒尺寸為0.01~0.6×10^-2m，最適溫度范圍為700~800K。文章根據過往文獻計算了顆粒表面熱傳遞系數^[29]，由多相流控制方程建立了數學模型。結果表明，當顆粒內部溫度梯度較小時，幾乎不影響熱解產物的產率，產物產量呈均勻徑向分布；當顆粒內部溫度梯度足夠大時，顆粒表面熱解形成焦炭，進行收縮，溫度分布不均，將顯著影響二次反應。

　　Babu^[30]等人通過建立動力學模型及傳熱模型，檢驗了顆粒收縮對粒徑大小、熱解時間、比熱容、畢渥數等參數以及產品產率的影響。采用與傳熱模型耦合的動力學模型，使用由物理方法測得的參數組成的可以應用于實際情況的動力學方案來研究收縮對生物質顆粒的熱解的影響。模擬的溫度范圍為303~900K，顆粒的粒徑范圍為0.0000125~0.05m。

　　顆粒收縮在以下幾個方面對熱解的影響十分顯著，包括降低顆粒內部的氣體停留時間，由于熱解產物的質量通量較高而使炭層冷卻，以及熱解反應區變薄。比熱容不會影響一次和二次產品的產量。轉換時間也不取決于比熱容量，這表明次級反應的能量的影響并不重要。此模型用于檢驗顆粒收縮的影響，并了解其如何影響熱解過程。

　　文章中所得的模擬結果與文獻對比基本一致^[31]，粒子收縮更有利于液體產物及氣體產物的生成。顆粒熱解收縮對熱薄區的影響基本可以忽略不計，其對熱解時間以及熱解產物產率的影響產生在熱厚區，且在顆粒表面形成了“熱波”。

　　4結論

　　近年來，研究者們圍繞提高生物油產率及品質的目標，針對生物質熱裂解展開了對顆粒收縮形變的考察，取得了一系列成果^[32,33]。生物質熱解已成為較成熟的生物質能轉化方式。然而目前，對于生物質熱裂解顆粒收縮的研究仍有許多問題與不足：

　　（1）目前已有的文獻基本針對木質素生物質進行顆粒收縮形變的研究，而沒有涉及到海藻類生物質的顆粒形變。藻類生物質是公認的第三代生物質能源，發展前景廣闊，對藻類生物質顆粒收縮形變的研究具有十分重要的意義。

　　（2）生物質種類繁多，不同種類生物質組成成分相差甚多，不能單以某類生物質作為生物質顆粒熱解收縮及其產物產率的參照，缺少普適性。需采用多種原料進行大量對比，明確顆粒收縮對生物油的影響。

　　（3）由于生物質組成復雜，熱解產物多樣，生物質顆粒收縮與生物油產率及品質的關聯仍未有完備的經驗公式以供參考，仍待進一步的研究解決。

　　目前國內生物質熱解產物生物油的精制以及后續精細化學品的制備市場廣闊，國家大力支持可再生能源利用的研究，在生物質熱解條件優化過程中，一方面要建立合適的顆粒收縮模型，優化適用于我國國情的技術路線，另一方面要根據熱解工藝的特點，注重各種技術的聯用，尋找經濟、高效的生物質熱解反應設備。
