徐建東，李華，蘇學褔

(安徽國禎生態科技有限公司，安徽阜陽236000)

　　摘要：生物質流化床鍋爐床料工藝流程由冷卻后篩分回用，技術改造為床料在熱態進行篩分回用，回用的床料改造前入爐溫度30℃，改造后600℃，年節約生物質燃料487.52t，減少操作人員8人，增加效益70.27萬元，減輕環境粉塵與熱污染。文章簡要分析了生物質流化床燃燒過程、燃燒條件以及一些調整方法，為了更好的節約燃料，提升燃燒的效率，本公司對工藝流程作出了改進，取得了可觀的成果。

　　0引言

　　生物質是可再生能源，在自然界大量的存在，如一些木材、農作物秸稈、動物糞便等，有著可再生性和低污染性的特點。如能將這些資源做到充分利用，將發揮出不可估量的價值。生物質發電是國家政策扶持的一個新興產業，解決了近年來我國農業秸稈被就地焚燒，能源浪費，帶來空氣污染、土壤表面微生物破壞、土壤板結、火災安全隱患等；秸稈發電使秸稈能源得到綜合利用，節約了不可再生資源—煤炭，符合國家倡導的可持續發展的要求。并且，收購生物質也能帶動相關行業的發展，為農民創造一定的經濟效益。

　　1生物質流化床內燃燒

　　(1)燃燒過程

　　生物質的燃燒過程分成三個階段，分別是預熱起燃、揮發分燃燒和炭燃燒階段。在鍋爐主副床燃燒過程，分為預熱干燥區、燃燒區和燃盡區。不同的燃燒區域，有著不一樣的燃燒特征。每個區域中，所需要的風量也不是一致的。其中在預熱干燥區，所需風量較少；燃燒區就需要大量的風。鍋爐燃燒過程中，根據燃粒燃燒狀態的不同，將燃粒分成不同的類型。一些顆粒較大的燃粒，在流化床主床上的密相區燃燒。顆粒較小的燃粒在流化床稀相區燃燒，一些燃粒的顆粒沒有完全燃燒完，在流化床的稀相區進行燃燒。

　　(2)完全燃燒條件

　　完全燃燒是生物質在鍋爐內良好燃燒的重要標志，若想實現完全燃燒，前提就是爐內不結扎。鍋爐內要有充足的空氣，若鍋爐內的空氣量不足，生物質就很難在鍋爐內做到完全燃燒，熱量損失增大，燃燒的效率也比較低。如果鍋爐內的空氣量過多時，則會影響到鍋爐內的溫度，使得爐膛內的溫度降低，也會使得熱損失增大。由于燃燒反應速度和溫度呈現出指數關系，若想提升燃燒的程度，實現完全燃燒，就要在鍋爐內不結渣的前提下，盡量的提升爐子內部的溫度。在生物質燃燒的階段，要保證生物質燃料和空氣盡可能的接觸。燃盡階段，更要保證充足的空氣量，使得擾動混合的程度增強。燃燒時，鍋爐內高溫區域位于密相區中央，合適的循環倍率，使得生物質燃料能在爐內有足夠的停留時間。

　　(3)鍋爐燃料調整方法

　　在差速流化床鍋爐內燃燒時，進入鍋爐內的燃料要配比均勻，保持材質的穩定和燃料的安全。為了保障鍋爐內能安全穩定的燃燒，就要讓燃料做到連續的供應。根據內燃燃料料位的高低，對取料機的轉速做到及時的調整，使得燃料能勻速的向前推進，減少蓬料的次數。當流化床的溫度出現降低現象時，要做到適當?shù)臏p小一次風量，增加燃料的量。這個時候要格外留意到過熱器出口溫度，對減溫水量作出調節，當床溫上升時要進行及時的調整。當床溫的溫度變化幅度較大時，要對一次風量作出適當?shù)恼{(diào)節。這個時候能通過增大或者減少燃料量的方式，此時要注意到床的溫度變化，作出適當?shù)恼{(diào)節。如果鍋爐內的溫度變化是由于負荷的變化而引發的，工作人員調整負荷的方法有多種，可以通過調整風量和燃料的比例或者改變一次風和二次風之間的配比，對鍋爐負荷作出調整。此外，導致流化床溫度下降的原因還有很多，燃料缺失時，要增大燃料的量，并根據燃燒的狀況，適當?shù)臏p小一次風量。當流化床的溫度下降幅度過大時，要減小一次風量并減小回料的量。鍋爐管理人員要根據鍋爐床溫下降的具體原因，給出適當?shù)慕鉀Q方案，以維持住鍋爐溫度的穩定。通常情況下，當鍋爐燃燒正常時，一次風量應該占據著總風量的45%。一次風的充足，能滿足密相區的燃燒需求，也能使得密相區中的NOX的排放量減小。當流化床的溫度升高時，此時鍋爐管理人員要適當?shù)臏p小燃料的量，但注意不能返空。

　　燃料在鍋爐內燃燒的過程中，可能會出現燃料材質忽然變差的狀況，會導致流化床的溫度有所下降，鍋爐內氧化鋯指示氧量升高，此時應將燃料的量增大，及時的控制住床溫。生物質材料忽然變好時鍋爐膛內的溫度會出現上升現象，鍋爐內氧化鋯的含量會有所降低，若想使得鍋爐內的燃燒狀況保持穩定，工作人員要適當?shù)臏p少燃料的量。燃料粒突然變大時，會使得密相區燃燒份額增大，導致流化床的溫度升高。這個時候應將一次風量增大，將二次風量適當?shù)臏p小。

　　2鍋爐燃燒工藝流程改造

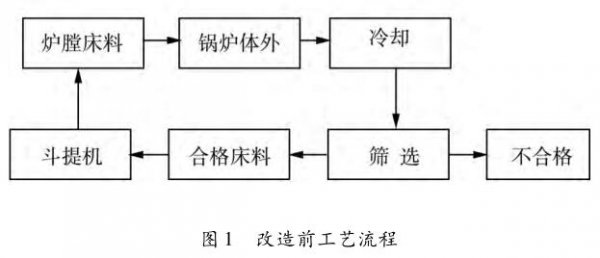

　　安徽國禎生態科技有限公司擁有5個生物質發電廠，公司以秸稈農林廢棄物為原料，將這些物質做到綜合利用，生產出熱、電和生態肥料。生物質燃燒采用的鍋爐是流化床鍋爐，運行經驗告訴我們，鍋爐床料在爐膛內的厚度及粒徑是鍋爐穩定燃燒的重要參數之一，鍋爐正常運行時，爐膛內床料要保持相對穩定的厚度，過厚、過薄對鍋爐穩定燃燒都會造成不良影響，公司2016年組織工程技術人員對爐膛內的床料篩分成立攻關小組，通過對床料的工藝技術改進來提高鍋爐效率，降低生產成本，提高公司利潤等。改造前其工藝流程如圖1所示，常規工藝技術是：爐膛內保持床料厚度在300～400mm左右，床料溫度是800～850℃，床料隨鍋爐運行時間的延長料層厚度不斷增加，為保證床料正常流化，穩定鍋爐燃燒工況，多余床料(合格床料及雜質混合物)需從爐膛內排出，800℃以上床料混合物排出爐膛后，經過冷卻至30℃以下，進行人工篩分，粒徑小于3mm的部分床料經過斗提機送回爐膛內，從而保證了床料的穩定性，大于3mm雜質外運到廠外再利用。

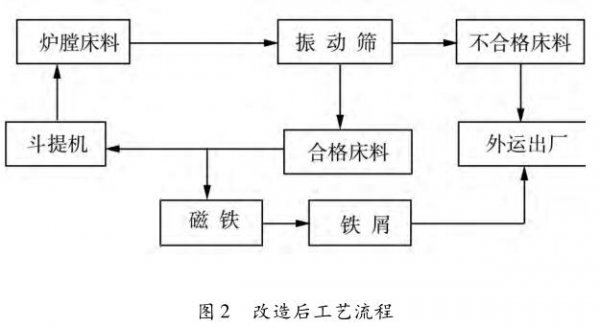

　　此工藝是床料從爐膛內放出就地冷卻，篩分也是在鍋爐零米人工進行，粉塵大、溫度高，環境十分惡劣，對操作工人健康威脅很大；公司在國禎生物質發電有限責任公司有三臺65t/h生物質鍋爐4班運行，床料操作工32人，外運的床料每月支付1.5萬元費用。工藝改造流程如圖2所示，800～850℃的床料混合物直接排入一封閉振動篩中直接進行篩分，合格的600℃床料經過篩分后直接送入斗提機，提升到爐膛內，同時篩分后床料經過永久磁鐵作用鐵屑被移出來，保證床料的穩定性。經過1年多的運行，取得如下成果：(1)熱床料不再經過冷卻，直接篩分，減輕了床料冷卻對環境的熱污染、粉塵污染，改善了操作工的工作環境，保護了職工的身體健康；(2)提高鍋爐的熱效率，每天約46t600℃熱床料直接進入爐膛與改造前冷卻至30℃進入爐膛相比，穩定了鍋爐的運行，年回收熱床料1.54萬t，折算成標煤243.76t，生物質燃料487.52t，節約采購生物質燃料費17.065萬元；(3)改善了現場環境：改造前床料直接放到地面冷卻，改造后床料通過管道直接進入封閉的振動篩，粉塵下降明顯，現場環境整潔有序；(4)減少操作工：改造后操作工為8人，減少操作工8人，年節約工資43.2萬元；(5)改造后增加了磁鐵對床料內鐵屑進行移除，年回收廢鐵約100t，增加收入10萬元以上；(6)安全操作上，鍋爐床料置換合格，流化充分，保障了鍋爐的安全穩定運行，減少了堵渣搗渣次數，減輕了司爐工的勞動強度，避免了堵渣搗渣過程中高溫爐渣噴出燙傷人的安全事故，取得年綜合效益達70.27萬元的良好效果。

　　生物質流化床鍋爐床料熱篩分工藝的改造，取得了良好的經濟效益、環保效益：主要表現在操作工減少、勞動強度降低、現場粉塵及熱污染下降、鍋爐熱效率提高、工作環境改善等，有利于操作工人身體健康，降低生產成本，增加公司利潤等，總結出來，同行共享。

　　參考文獻

　　[1]陳俊，徐荻萍.流化床生物質鍋爐燃料適應性分析與改進[J].節能，2012，31(11)：32－34.

　　[2]別如山.中國生物質發電現狀及差速循環流化床生物質鍋爐技術[A].勤哲文化傳播(上海)有限公司.2014中國(國際)生物質能源與生物質利用高峰論壇(BBS2014)技術文摘集[C].勤哲文化傳播(上海)有限公司，2014：12.

　　[3]周圣林.高低差速流化床及V+4T燃燒技術在生物質鍋爐中的應用[J].能源研究與管理，2014(1)：62－65.

　　[4]陳鴻偉，楊新，梁占偉，等.雙循環流化床顆粒循環流率的冷態實驗研究與預測[J].動力工程學報，2018，38(5)：347－352+373.

　　[5]吳興，馬善為，李凱，等.流化床熱解反應器布風系統數值模擬研究[J].太陽能學報，2018，39(4)：1038－1044.

　　[6]武文璇，李寒松，李青，等.生物質鍋爐的發展現狀及農業中的應用[J].農業裝備與車輛工程，2018，56(3)：81－84.
