林曉芬

（福建船政交通職業學院，福建福州350007）

　　摘要：用稻殼、法國梧桐樹葉在不同熱解條件下制得生物質焦樣，通過壓汞法獲得生物質焦的孔隙結構實驗數據，采用熱力學模型對生物質焦的孔隙結構進行數學建模，并計算了相應的分形維數。計算結果表明，生物質焦的孔隙結構越復雜，分形維數越大。

　　生物質焦指的是生物質原料在無氧或者缺氧的條件下，經過高溫使其揮發分析出、固體殘余物累積從而生成的固相產物，主要為固定碳和灰分兩種物質成分^[1]。生物質焦具有復雜的孔隙結構、較大的比表面積，表面含有較多的含氧活性基團，可以作為氣體吸附劑?？紫督Y(jié)構和表面化學特性對其吸附性能的影響很大，豐富的孔隙結構使其具有較強的物理吸附能力，而豐富的表面堿性官能團能顯著提高其吸收酸性氣體的能力^[2]。生物質焦作為一種富含碳的多孔物質，與活性炭具有類似的性質，但是活性炭的生產成本比較高，因此可用生物質焦替代活性炭作為低成本吸附劑。目前國內外對生物質熱解生產吸附劑有大量研究，結果表明生物質焦有潛力作為高效的吸附劑，具有廣闊的應用前景^[3]。

　　本實驗采用稻殼、樹葉（南京法國梧桐樹）在不同熱解條件下制得生物質焦樣。采用壓汞法獲得了生物質焦的孔隙結構實驗數據,利用分形理論建立孔隙結構的熱力學分形模型^[4-7]。

　　20世紀70年代法國數學家Mandebrot創立的分形理論，適用于描述和處理自然界不規則的復雜現象。多孔物質的孔隙結構具有局部與整體的自相似特點，可以用分形理論進行很好的描述。分形理論為研究多孔物質復雜的微觀孔隙結構提供了新的思路和方法^[8]。

　　分形維數是分形幾何最重要的特征參數，能準確描述復雜集合的不規則程度、充滿空間的程度或整體與局部的相關性。分形維數反映了多孔介質孔結構不規則的程度，其數值越大，則說明了孔結構的不規則程度越大。目前，測定多孔物質分形維數的方法主要有吸附法、壓汞法和SEM圖像分析法等^[8]。

　　1生物質焦的熱解條件和孔隙結構參數

　　本實驗中熱解溫度為400，600，850℃。加熱方式分為慢速加熱和快速加熱2種。慢速加熱是指將裝好物料的坩堝放入電爐中，坩堝與電爐同時升溫，由于電爐的熱慣性，使得物料的加熱速率較慢。快速加熱是指先將加熱電爐升溫到預定溫度后再將物料迅速放入加熱電爐內，此時由于物料和電爐的溫差很大，因此物料的加熱速率較快。熱解保持時間是指加熱電爐在升到預定溫度后，生物質物料在電爐中停留的時間。熱解時的保持時間分別取10，20，30min。最后，將制得的焦樣進行篩分，得到粒徑1～3mm的焦樣[9]。

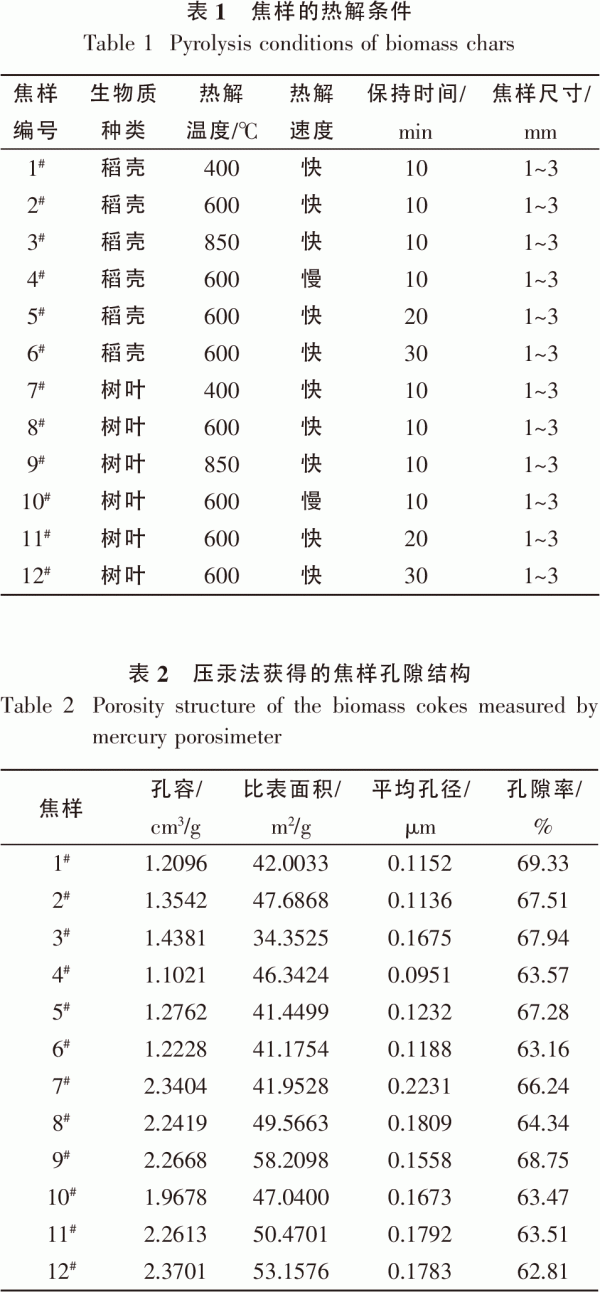

　　生物質焦的熱解條件如表1所示。用壓汞法獲得的生物質焦的孔隙結構參數列于表2中。

　　2熱力學分形模型

　　2.1分形擬和曲線

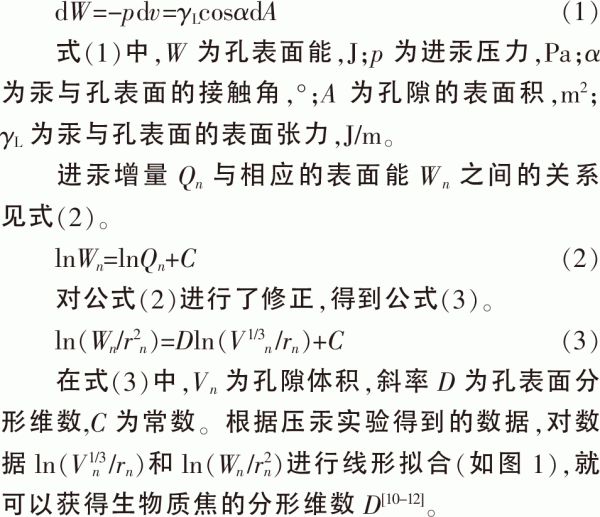

　　研究人員發現在多孔物質的壓汞實驗中，多孔物質的進汞量與孔隙表面能存在著關聯性，并提出熱力學分形模型：在壓汞過程中，隨著壓力的增大，進汞量逐漸增加，導致孔表面能不斷升高。進汞量與孔表面能的關系見式（1）。

　　2.2分形維數計算結果分析

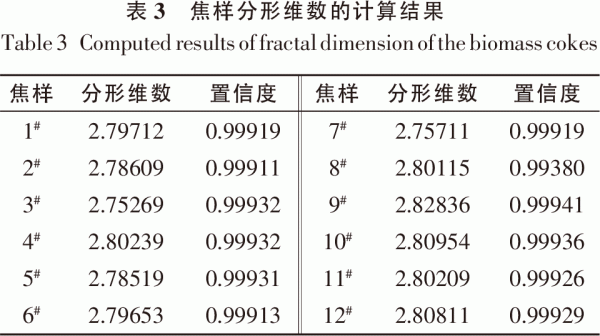

　　采用熱力學模型計算生物質焦的分形維數，其分形擬合曲線如圖1所示，計算結果如表3所示。

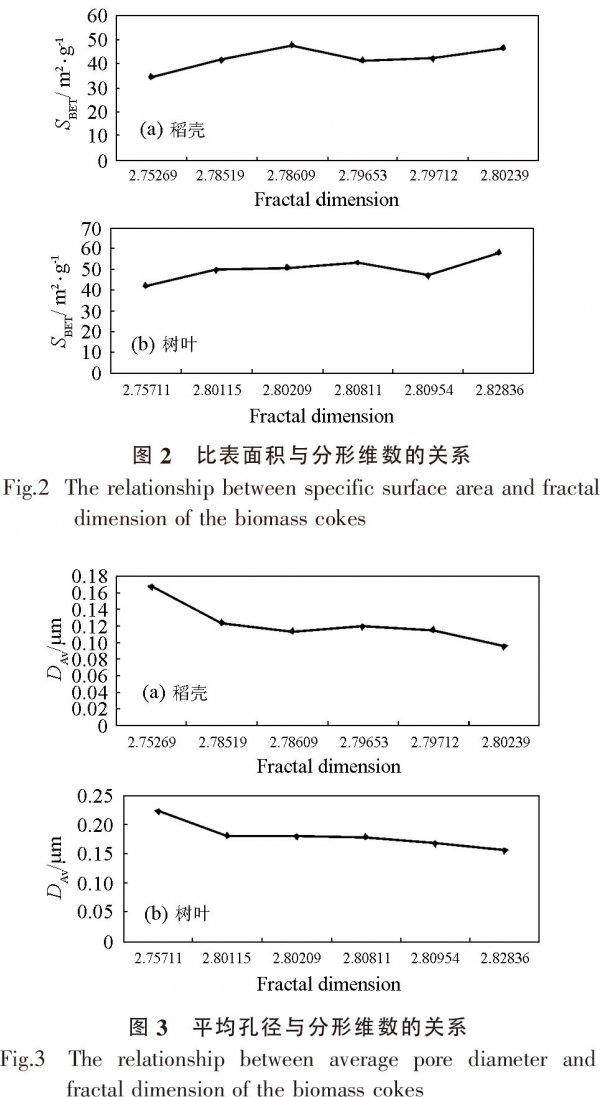

　　從表3中可以看出，根據熱力學分形模型計算得到的分形維數值在2.7～2.9之間。結果表明，所測焦樣的分形維數普遍較高。圖2(a)是稻殼比表面積與分形維數的關系圖，從圖中可以看到，總的來說，焦樣的比表面積越大，焦樣的分形維數越大。而稻殼的平均孔徑卻隨著分形維數的增大而減小（見圖3(a)）。這是因為，比表面積越大，說明焦樣的孔隙結構越豐富，所以分形維數也越大。而孔徑較小的孔對比表面積的貢獻較大。

　　圖2(b)是樹葉比表面積與分形維數的關系圖，從圖中可以看到，總體來看，樹葉焦樣的比表面積越大，焦樣的分形維數也越大。樹葉的平均孔徑隨著分形維數的增大而減小，但這種趨勢不如稻殼焦樣明顯（見圖3(b)）。

　　3結論

　　1）稻殼和樹葉焦樣的孔隙結構符合分形特征，根據壓汞實驗數據計算得到的分形維數值在2.75269～2.82836之間，置信度為0.99380～0.99941。

　　2）稻殼和樹葉焦樣具有復雜的孔隙結構和較大的比表面積。其分形維數的變化與孔隙分布特征密切相關。生物質焦中的吸附孔越多，孔隙結構越復雜，孔徑分布越不均勻，孔表面越粗糙，其分形維數越大。
