駱楓1，2，林力1，李振臣1，李文鈺1，陳先林1，沙沙1，羅濤2
（1、中國核動力研究設計院，四川省退役治理工程實驗室，四川成都610213；2、四川大學化學工程學院，四川成都610065）
摘要：生物質通過電化學轉化合成燃料和高附加值化學品是未來化學工業發展的一個重要方向，也是現代社會實現可持續發展的重要保障。在可再生能源產能不斷提升，而現階段暫無成熟的大規模能源存儲技術的背景下，如何有效地利用可再生能源所產電能進行生物質的電化學轉化是目前學術界和工業界關注的一個熱點。本文介紹了近年來該領域的研究進展，著重闡釋了關鍵的電化學反應和相關反應器的設計。從生物質衍生的平臺分子的電化學轉化取得了一定的進展，然而從生物質到平臺分子的電化學轉化還面臨較大的挑戰。提高平臺分子和生物質電化學反應的選擇性有賴于合適的電極材料和催化劑，而將原位分離與電極反應耦合的設計能夠提高產物的收率，特別是在生物質直接電化學轉化的過程中。
引言
現代社會生產生活中所需的燃料和化學品是由基于化石燃料（石油、煤炭及天然氣）的化學工業提供的，然而這些化石燃料是非可再生的且儲量有限[1]。因此，社會的可持續發展有賴于找到可再生的燃料和化學品來源[2]。大氣中的CO2通過光合作用固化到植物、藻類及部分真菌中形成有機物，即生物質，這個過程同時也將燃料燃燒排放到大氣中的CO2重新固化，實現了碳的閉路循環，有效減輕了溫室效應[2-4]。基于該原因，針對生物質轉化為燃料和化學品的研究早已經開展[3,5-8]。事實上，現有化石燃料也是地球早期的生物質經過漫長時間的復雜化學轉化形成的[9]。目前研究的目的即是將此類轉化過程的時間急劇地縮短。迄今為止，相關研究人員嘗試了微生物轉化（發酵等）[10]、化學轉化[11-12]和熱化學轉化[5-7]等手段，目前這些研究還停留在實驗室或者小規模應用階段。
目前，能源結構很大程度上依賴于化石燃料，但核能和可再生能源所占的比重在逐步增加[13]。由于對裂變核能安全性的擔憂，以及短期內熱核聚變技術難以突破的現狀[14]，使得以風能、太陽能為代表的可再生能源成為目前能源研究的重心。風能和太陽能發電的一個顯著特點就是發電量隨天氣狀況變化而變化，并不穩定[15]。而可再生能源要并入現有的電網，并滿足相對有規律的生產生活用電，這對大容量的能源存儲技術提出了較高需求[16]。
在現階段比較有前景的能源存儲技術，如全礬液流電池[17]，在較難大規模推廣的背景下，需要考慮如何有效地利用有時過剩的可再生能源所產的電能，提高其利用效率；否則，在可再生能源占比大的某些歐洲國家，有時甚至?xí)霈F(xiàn)電能價格為負的情況[18]。
生物質的轉化和如何有效利用過剩的可再生能源產能（或者說波動的電價），這兩大背景使得生物質的電化學轉化近年來成為一個研究的熱點和重點（圖1）[19-20]。對于波動的能源價格，化學工業的一個發展方向是生產過程的智能化——生產能夠根據能源價格的波動而及時變化，從而降低成本[21]。
這需要先進的控制技術以及工藝過程本身適應波動的能力。電化學過程以電能直接作為反應的驅動力，因而對此具有較強的適應性[22]。同時，如圖1所示，電化學過程也能夠處理轉化過程產生的CO2（電化學還原），降低碳足跡。因此學術界[20,23-26]和工業界[19]都對該研究方向產生了極大的興趣。
本文介紹了生物質電化學轉化領域的研究進展和產業動態，著重論述重要的電化學反應及反應器設計，以期促進該領域的研究。第一部分是關于生物質特點和轉化路徑中重要的平臺分子（platform molecules）；第二部分遴選重要的電化學反應，并按照反應器設計的流程來介紹；第三部分是文獻和產業界關于生物質電化學轉化反應器的報道；最后一部分總結了生物質電化學轉化的特點和難點，并給出作者對這些問題的看法和建議。
1生物質及平臺分子
生物質按不同的標準有不同的分類，其中一個重要的標準是根據水含量來區分[4]。水含量的不同也在很大程度上決定了適合不同生物質轉化的傳統方法[3,5-7]。就成分而言，生物質的主體是木質纖維素（lignocellulose）。表1根據文獻[9]總結了木質纖維素的組分及其特點。纖維素（cellulose）和半纖維素（hemicellulose）是多糖，通過水解反應可以生成五碳糖（C5sugars）和六碳糖（C6sugars）單體[27]。纖維素是結晶性聚合物，常溫下不溶于水和普通的有機溶劑，在酸溶液中會逐步水解。木質素被認為是三種酚類單體在生物體內通過自由基反應聚合而成的交聯的三維網絡狀天然高分子[9]。木質素也不溶于水和普通的有機溶劑，由于分子結構中大量酚羥基的存在而能溶于強堿性溶液中[28-29]。
從纖維素、半纖維素和木質素到小分子燃料或者化學品的轉化，通常要先經過大分子降解到單體的步驟。纖維素和半纖維素在酸性、堿性溶液或者酶的催化下水解生成單糖已經有很成熟的路徑[27]；但這兩類大分子通過電化學方法降解的研究還非常少[30-31]，其中一種電化學途徑是通過電極反應產生的氫離子來水解纖維素[30]。而從單糖進一步到生物燃料（圖2和圖3）或者高附加值的化學品（圖3）的轉化還需要經過幾步化學反應。在單糖可以衍生的數以百計的化合物中[32-33]，有一些關鍵的平臺分子處在很多不同的轉化路徑中，因而成為研究的重點。典型的平臺分子包括有機酸（圖2）[34]、糠醛類衍生物（圖3）[23]和多醇類（如甘油）[20,24]。

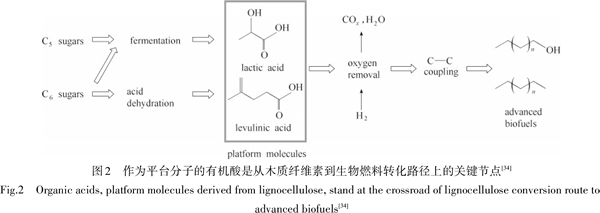

如圖2所示，乳酸（lacticacid）可以通過發酵大量獲得；乙酰丙酸（levulinicacid）可經六碳糖在硫酸作用下脫水而得，反應同時產生的大量甲酸也可以作為氫來源[35]或者直接作為燃料[36-37]。乙酰丙酸的大規模商業化合成在美國[38]和歐盟[39]已經實現。通過電化學反應實現從有機酸類平臺分子到有4～7個碳原子的烷烴或者醇類燃料的高效轉化具有很大意義。完成這些化學轉化需要降低有機酸的官能度（fuctionality）并增加分子中碳原子數目：前者需要催化加氫、脫水或脫羧（羰基）反應移除氧原子，后者需要碳碳鍵耦合來增長碳鏈（圖2）[34]。從有機酸移除氧原子可以通過催化加氫的還原反應實現（圖2），因而其電化學轉化途徑可以考慮陰極的還原反應。而通過經典的Kolbe反應，兩個有機酸分子氧化脫羧并耦合將實現碳鏈加長[40]。

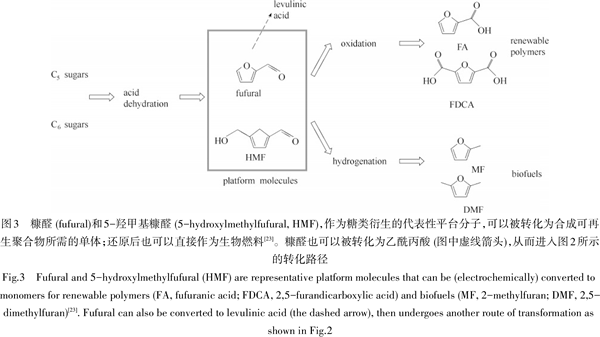

另一類研究較多的平臺分子是糠醛（fufural）和5-羥甲基糠醛（HMF）[23,41]。如圖3所示，糠醛和5-羥甲基糠醛可以通過單糖在酸催化下脫水環化而成。因?yàn)槿┗拇嬖?，這類分子既可以被氧化為羧酸，也可以被還原為呋喃衍生物。氧化產物糠醛酸（FA）和2,5-糠醛二酸（FDCA）是生物塑料合成所需的重要單體[42]，而呋喃類還原產物可以直接作為生物燃料使用[43]。因?yàn)檫@個轉化路徑短，糠醛類化合物的合成也受到了工業界的關注[44]，目前工業界正在試驗用5-羥甲基糠醛大規模合成2,5-糠醛二酸[45]?？啡╊惼脚_分子既可以被氧化，也可被還原，因而它們的電化學轉化既適合陽極的氧化反應，也適合陰極的還原反應。
纖維素和半纖維素的轉化已經有豐富的轉化路徑和大量的研究（表1，圖2和圖3），而木質素轉化的研究相對困難且報道較少[28]。這是由于木質素的分子是三維交聯的網絡結構，分子量很大且難溶于水，也不能如纖維素一樣通過水解反應分解為其單體分子。每年全球的造紙工業產生的大量廢水中就含有木質素分子轉化后的碎片分子；通過預處理從木質纖維素中分離出來的木質素，在實際的生產中也只能直接作為燃料[28]。但需要指出的是從糖類途徑合成的生物燃料較難提供帶苯環的芳香類化合物（圖2和圖3），然而木質素分子中含有大量的芳環結構，如果能通過木質素獲得芳香族化合物，生物燃料的成分能夠進一步得到優化[46]。木質素的直接化學降解并高效地獲得單體直到最近才報道[29]。
通過電化學途徑降解木質素除了要解決木質素溶解性不好的難題，在是通過電極氧化反應還是還原反應來降解木質素這個問題上目前也沒有確切的答案[25]。雖然通過電化學方法直接降解木質素仍然面臨不小的挑戰，但是這方面的研究對于生物質完全替代化石燃料以提供燃料和化學品具有重要意義。
2用于生物質轉化的電化學反應器的設計
2.1反應器設計基本原理

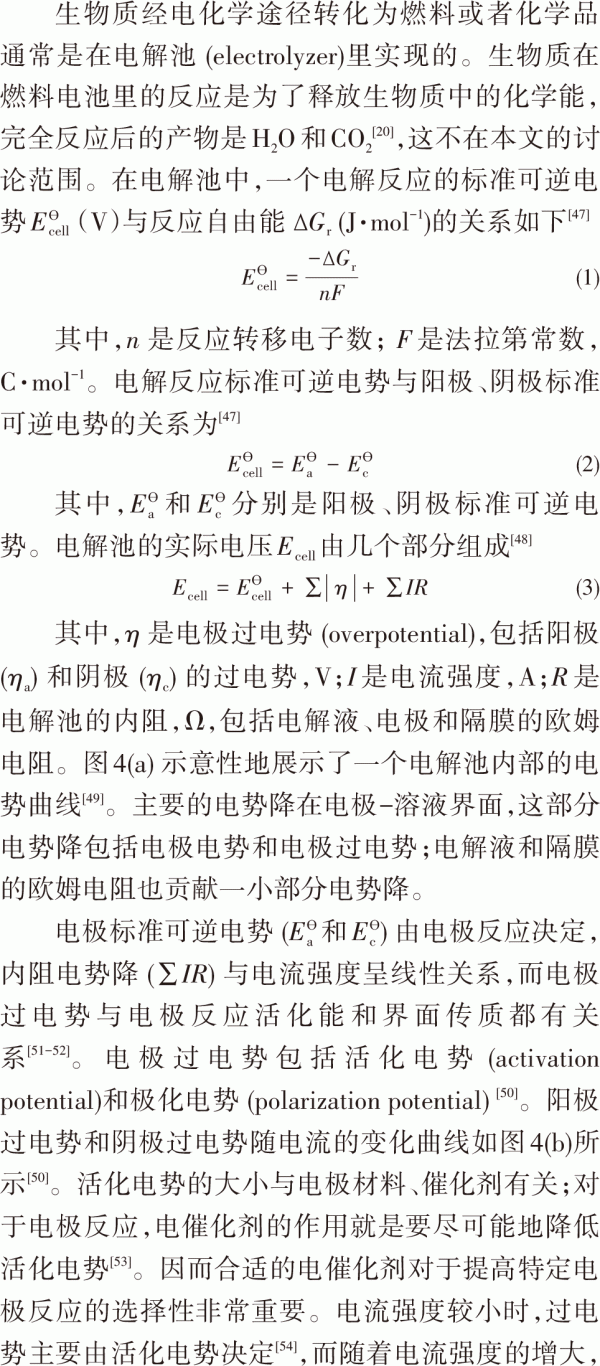

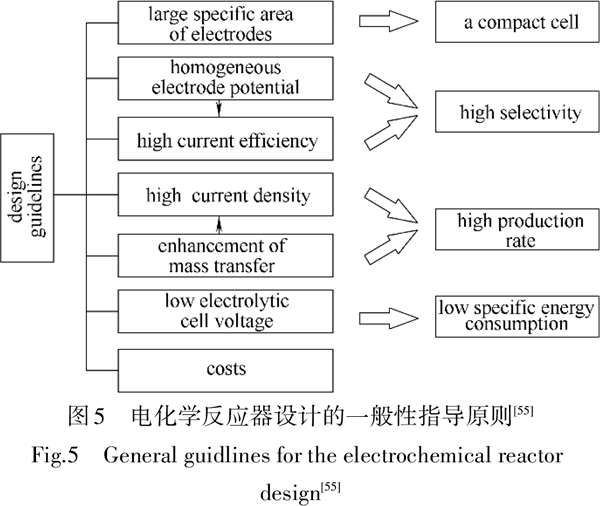

圖5根據文獻[22,55]總結了高效電化學反應器設計的一般性指導原則。在最近20年電化學反應器的數值優化得到發展前，反應器的設計和優化是半經驗性的[22]。工業生產用的反應器需要盡可能緊湊，因而要盡可能減小電極間距，并使用具有大比表面積的電極[22]。多孔電極、堆積的顆粒（固定床或者流化床）是常用的具有大比表面積的電極[55]。高的反應產物收率依賴于高的電極反應選擇性,即高的電極反應電流效率（CE, current efficiency；or Faradaic efficiency）[56]。電流效率是表征電化學反應選擇性的一個非常重要的指標，當一個電極轉移的全部電子都參與了目標反應，這個電極反應的電流效率就達到了100%[54]。如果只有一個電極反應，如陽極的氧化反應，被用于生物質的轉化，雖然陽極反應電流效率是100%，但是整個反應器反應的電流效率卻只有50%。單純從提高反應電流效率的角度考慮，可以采用陽極反應和陰極反應都用于生物質轉化的成對合成（paired synthesis）[57-58]。如圖5所示，均勻的電極電勢分布有助于提高電流效率，從而提高反應收率[55]。均勻的電極電勢分布要求電極材料具有優越的導電性，不同位置的電極-電解質界面狀況接近[48]。對于多孔電極而言，這需要優化電極的結構以及電極表面化學官能團分布要盡可能均勻[59-60]。為了降低反應的能源消耗，整個電解池的電壓應盡可能低；根據式（3），這需要降低過電勢和電解池的內阻。
2.2用于生物質轉化的反應器設計

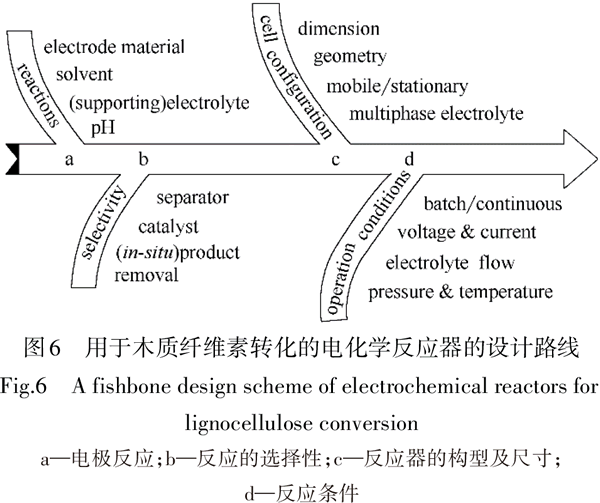

這一部分從反應器設計的流程切入，針對生物質及平臺分子的電化學轉化，介紹相關的文獻報道。作者建議的設計流程如圖6所示：先考慮核心的電極反應，氧化還是還原，還是兩者同時考慮；然后是如何提高主反應的選擇性，進而提高產物收率；接著要結合前兩步，思考最優的反應器構型；最后是反應器的操作條件，主要牽涉重要的工藝條件。
2.2.1電極反應 電極反應因?yàn)榘l(fā)生了電子的轉移，反應的類型要么是陽極的氧化反應，要么是陰極的還原反應。例如糠醛類化合物通過氧化或者還原反應都能生成有價值的化學品（圖3），因而既適合陽極反應，也適合陰極反應。確定反應類型后，還要考慮如圖6a所列舉的因素：電極材料、溶劑、（支撐）電解質和整個電解液的pH。

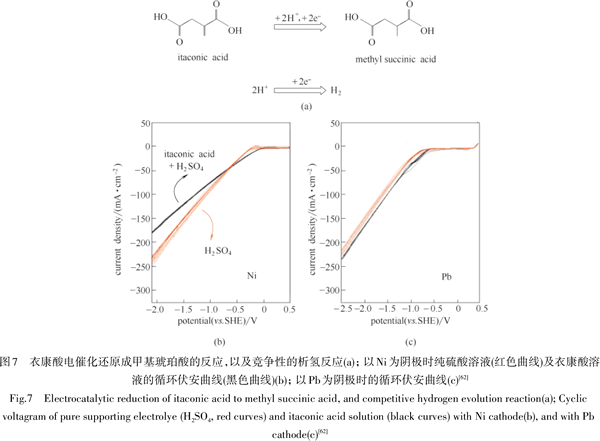

循環伏安法（voltammetry）是篩選電極材料強有力的實驗工具[23,61]。電極材料需滿足一些基本特征：導電性好、有一定的機械強度、在電解液中穩定以及有合適的過電壓[55]。陰極發生的是還原反應，能夠選擇的電極材料較陽極更多，包括金屬（Pt,Ir,Pd,Ni,Fe,Hg,Pb）、碳材料（石墨、鉆石）和硼化物；陽極材料包括貴金屬Pt或Au、石墨或鉆石，以及不溶性陽極（DSA, dimesional stable anode；Ti + Ir or Ru oxides）[48-49]。電極材料選擇的過程需要結合溶劑、（支撐）電解質和pH，通過循環伏安法研究主反應和副反應的過電壓。由于大部分反應在水性溶液中進行，陽極可能會發生析氧反應（oxygen evolution reaction，OER），而陰極可能會發生析氫反應（hydrogen evolution reaction，HER）。由于析氧反應的過電壓通常較高，因此平臺分子的電化學氧化反應較還原反應具有更高的電流效率[20]。以圖7（a）所示的有機酸——衣康酸（itaconic acid，IA）的還原反應為例，因?yàn)樾枰砑親2SO4作為支撐電解質和氫源，因而溶液pH低[62]。陰極的析氫反應會與衣康酸的還原反應競爭，降低反應的電流效率。研究者利用循環伏安法對比研究了純H2SO4溶液和反應液（衣康酸+H2SO4）在不同電極材料——Ni,steel,Cu,Pb下的還原反應[62]。如圖7（b）、（c）所示，以Ni為電極且當電極電壓低于-0.6V時，析氫反應比IA的還原反應更劇烈；以Pb為電極時，在研究的整個電壓范圍內都是衣康酸的還原反應占優勢[62]。因而對于衣康酸的陰極還原反應，Pb是更合適的電極材料。通過這樣的方法可以選定合適的電極材料和電極工作電壓范圍。
電化學反應的溶劑可以是水，也可以是其他的溶劑體系，如離子液體（ionic liquid,IL）[63]和低共熔溶劑（deep eutectic solvent,DES）[64]。這兩類溶劑體系與水性溶液相比，電勢窗更寬[65-66]；溶解能力更強，能夠溶解難溶于水的纖維素和木質素（表1）。但是這兩類溶劑相比于水性體系，電導率偏低，尤其是低共熔溶劑體系需要添加外源電解質[64]。文獻中僅有少量離子液體[65-67]、低共熔溶劑[64]和離子液體與超臨界CO2混合[68]用作木質素電化學轉化電解質的報道。
2.2.2電極反應選擇性 如圖6b所示，在確定了電極反應類型、電極材料后需要考慮如何提高反應的選擇性。嚴格地說步驟a和b不是線性的，而是迭代的。高效電催化劑的使用對于降低主反應過電勢，提高反應選擇性意義重大[20]。陽極材料/催化劑要盡可能使析氧反應過電勢高，而陰極材料/催化劑需要降低析氫反應過電勢[│ηc│變大，圖4（b）][20,23-24]。
最近Du等[20]給出了關于多元醇和糠醛類化合物電催化轉化領域工作的綜述，特別是關于催化劑的詳盡研究工作進展。木質素在離子液體中的直接陽極氧化用到了Ru-V-Ti混合金屬氧化物作為陽極材料[66]。在另一個木質素光催化-陽極氧化降解的報道中，Ta2O5-IrO2被作為陽極電催化劑使用[69]。Shao等[70]對比了Ti/Sb-SnO2和Ti/PbO2兩種陽極，發現兩者氧化木質素的效果不同。Zhu等[71-72]將Ti/RuO2-IrO2陽極的氧化和石墨氈陰極產生的H2O2的氧化結合，協同作用于木質素的氧化降解，取得了不錯的降解效果。Liu等[73]同時利用Pb-PbO2陽極的氧化和銅陰極的還原作用來降解木質素。Meng等[31]嘗試了用Pb-PbO2作為陽極來氧化棉花纖維素，但是產物的收率并不理想。

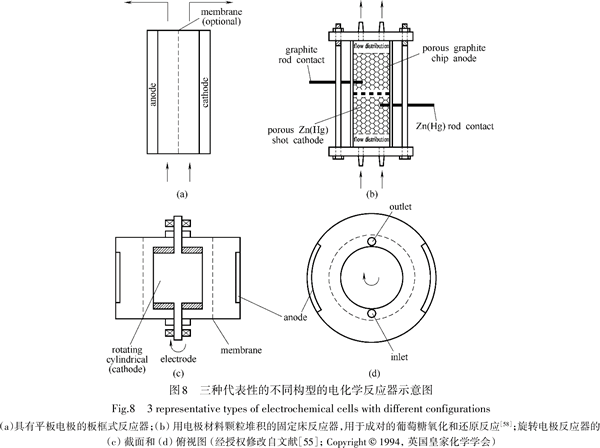

除了催化劑，隔膜在反應器里的應用以及反應產物在反應器內的原位分離（in-situ removal）也是提高反應選擇性和產物收率的重要手段。以最簡單的板框型電化學反應器為例，如圖8（a）所示，隔膜可以起到分離陽極和陰極電解液，防止兩個電極產物混合的作用。隔膜分為普通的多孔型隔膜和致密的離子交換膜。離子交換膜分隔陰陽極電解液的效果更好[74]，因而更常用。在葡萄糖電化學轉化的早期報道中，Pintauro等[57-58]嘗試了在一個電化學反應器內同時進行葡萄糖的陽極氧化和陰極還原反應。由于葡萄糖在陽極氧化生成的中間體δ-葡萄糖酸內酯會擴散到陰極而被還原，這樣的副反應會降低葡萄糖酸的收率[58]，使用離子交換膜能夠避免這類副反應。如果電極反應的產物會抑制電極的反應活性，如葡萄糖的還原產物——山梨醇會抑制陰極Raney鎳的催化加氫活性[57]；或者反應產物在陽極有被過度氧化的風險，如木質素的陽極氧化[75-76]，那么這時產物在反應器內，尤其是電極附近的原位分離就能提高反應的選擇性和產物的收率。
文獻報道的產物原位分離的手段有膜分離[77]，原位的萃取[78]。如DiMarino等[78]通過在木質素的低共熔溶劑+H2O混合溶液里加入有機萃取劑甲基異丁基酮，木質素在陽極氧化后的小分子產物能夠迅速被萃取進入不導電的有機相，從而受到保護避免被過度氧化，最終小分子產物的收率得到了提升。應用了原位膜分離的研究會在本文的第3節介紹。
2.2.3反應器構型選擇 電化學反應器是電化學反應的核心[22]。實驗室階段研究某個電極反應通常在燒杯內采用3電極構型（工作電極+對電極+參比電極）進行，比如用循環伏安法選擇合適的電極材料；而到了中試放大和大規模生產階段，反應器的設計就變得非常重要。如圖6c所示，在設計反應器構型階段，需要考慮反應器的維度（二維或三維）、形狀、電極是固定的還是運動的，以及液體流道里電解質的多相流情況。Walsh等[55]列出了非常詳盡的電化學反應器構型種類，其中比較有代表性的三種類型如圖8所示。電化學反應器的構型在很大程度上由電極的構型決定[55]：如電極是二維的平板，那反應器多是如圖8（a）所示的板框式；二維的圓筒狀電極（rotating cylindrical electrode，RCE）一般是應用到旋轉圓筒反應器內[圖8（c）、（d）]。
因?yàn)闃?gòu)型簡單，板框式反應器是最常用的。葡萄糖的氧化或者還原[57-58]、多醇的氧化[79]、有機酸的還原或氧化[40]都應用了板框式的電化學反應器。板框式構型的一個極端情況是當電極和膜之間的距離縮短為零，即兩個電極和中間的隔膜被壓合成為一體[22]。這種構型被稱為膜電極組（membrane electrode assembly，MEA）[22]，多用于燃料電池，其優點是反應器的歐姆內阻（圖4）被盡可能地減小。
Kim等[79]在研究甘油的氧化時即采用了這種構型的反應器，不過因?yàn)榉磻?yīng)物在反應器內的停留時間較間歇性反應器的短，因而甘油的轉化率只有10%左右。當需要使用多孔電極來提高電極表面積以提高總反應速率時，固定床反應器是不錯的選擇[圖8（b）]。Pintauro等[58]以填充的石墨顆粒為陽極，以汞齊化的鋅顆粒[Zn（Hg）]為陰極進行了葡萄糖氧化為葡萄糖酸和葡萄糖還原為山梨醇的成對電化學反應。在如圖8（b）所示的裝置里，兩種產物的電流效率和產率都接近在板框式反應器內的電流效率和產率。當電極反應受到界面?zhèn)髻|(zhì)的限制時，可以考慮使用運動的電極來降低邊界層的厚度[式（4）]。
這在某個反應物濃度低的體系里比較常用，比如圖8（c）、（d）所示的旋轉圓筒反應器通常被應用到還原廢水中濃度很低的金屬離子[55]。目前這類反應器在生物質及平臺分子的電化學轉化中的應用還未見公開的報道，一個原因是反應物的濃度可以被人為地調高。不過對于纖維素或者木質素的直接電化學轉化，由于這兩類分子的分子量很大，因而相對的濃度會比較低，所以在這類生物大分子的電化學氧化或者還原時可以考慮采用這類構型的反應器。
反應器構型的選擇還需要考慮電解液里的多相流情況，比如初始反應液體是乳液[78]、反應產物是水不溶性的烷烴[40]以及反應中可能（大量）產生氧氣或者氫氣。不導電的有機相或者是氣體在反應液中所占的體積分?jǐn)?shù)超過一定值時就會對反應器內的電極反應產生顯著影響。目前對于這方面的細致研究還未見報道。
2.2.4操作條件 在確定了電化學反應器的構型后，需要考慮反應的操作條件。如圖6d所示，這包括反應的電壓、電流強度、壓力及溫度，反應的操作方式（間歇還是連續式），以及陰陽極電解液的流向。其中反應器的電壓和電流強度是最重要的[20,23-24]。

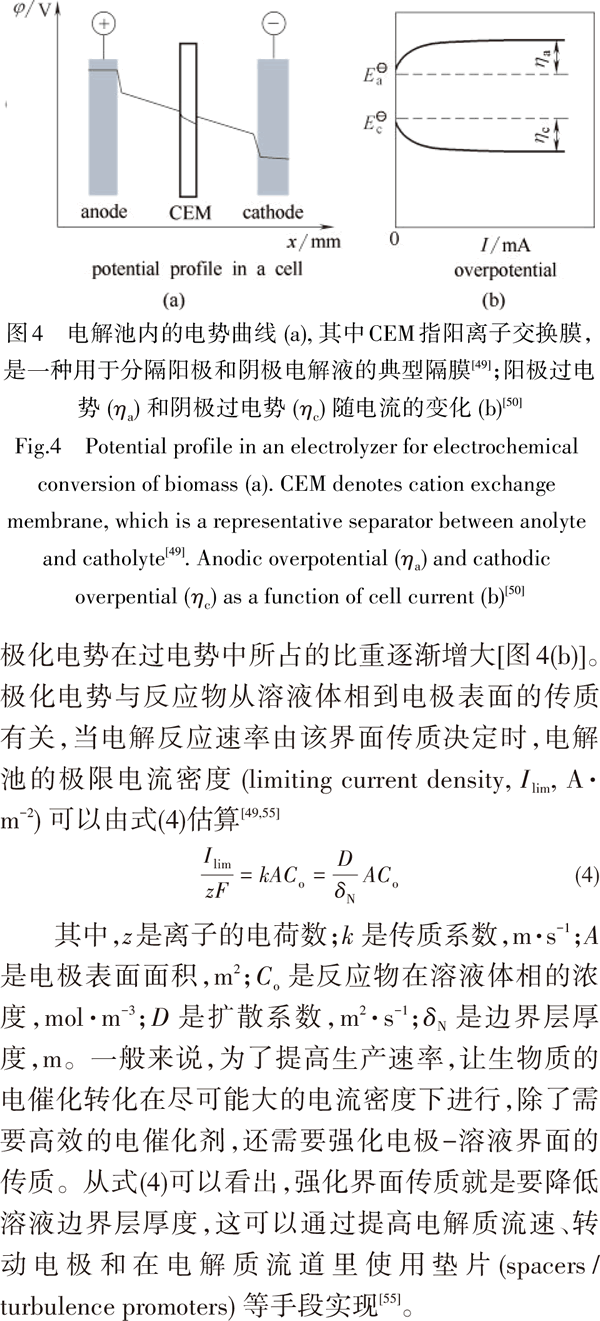

反應器操作的最優電流強度可以在研究電極反應階段確定（2.2.1節），而反應器的電壓除了電極電壓之外，還有電解質和隔膜部分的內阻電壓降[圖4（a）]。電解池的內阻可以用電化學阻抗的方法進行估測[80]，從而確定在最優電流強度下合適的電化學反應器電壓。電化學轉化反應的溫度和壓力較普通化學反應相對溫和，通常是常溫常壓的反應，因而電化學反應從這個意義上也被認為是綠色的化學反應[22]。在生物質的電化學轉化中，特別是催化加氫的還原反應（圖2和圖3），陰極催化加氫反應的轉化率和效率目前已完全堪比高壓氫氣條件下的催化加氫反應[23]。研究報道了衣康酸在常溫常壓下的陰極還原加氫反應[62][圖7（a）]，而Ru/C作為催化劑的化學轉化則需要至少70℃的溫度和10個大氣壓的氫氣壓力。大部分電化學反應是常溫反應；有些氧化反應，如甘油的氧化，為了維持電催化劑的活性，也會將反應溫度提高到60℃左右[20,79]。

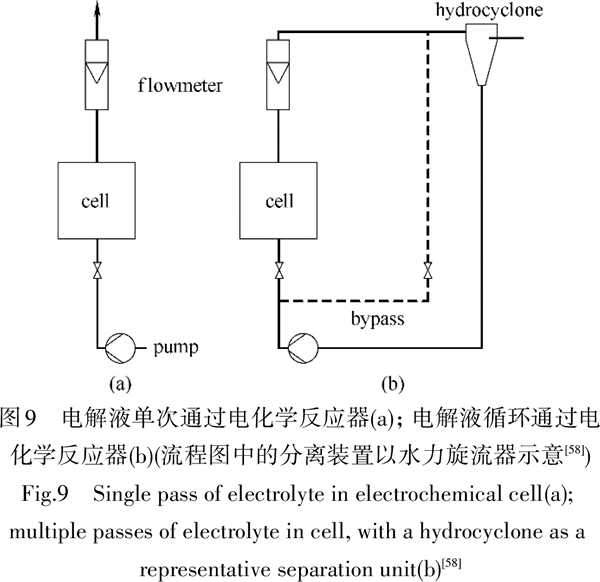

在趙博[81]研究木質素單體的模型分子——苯酚的電化學還原時，發現反應溫度對苯酚還原為環己烷的產率有顯著影響。在考察的20~80℃的溫度范圍內，苯酚的轉化率在60℃時出現極大值。電化學反應可以是間歇式操作，也可以是連續式操作。實驗室階段多采用間歇式的操作，而到了中試放大或者大規模生產時更傾向于采用連續操作。對于連續操作，只有電化學反應的速率足夠快或者對反應轉化率要求不高時，才會采用如圖9（a）所示的“一過式”操作方式。例如，利用板框型反應器氧化甘油時，單次通過的轉化率只有10%左右[79]。大部分電化學轉化反應都會采用圖9（b）所示的電解液循環方式，直到反應轉化率達到特定要求或者副反應的影響變得顯著[58]。如果能夠從循環的電解液中不斷地分離出目標產物，整個過程才能真正意義上變成連續的。對于木質素降解產物的分離，Schmitt等[82]研究發現離子樹脂交換能夠從堿性電解液中選擇性地吸附木質素降解的小分子產物。這個分離過程不需要酸化電解液，對于木質素的連續電化學降解很有幫助。
陰極和陽極電解液的流向也是一個值得考慮的方面。同時在陽極和陰極進行生物質/平臺分子電化學轉化的成對合成可以提高反應器整體電流效率，例如葡萄糖[57-58]或者糠醛類化合物的電化學轉化[23]，此時反應器里陰陽極的電解質流向最具代表性，如圖8（a）所示。還有一個重要的方向是如圖10所示的陰陽極電解液的串聯。從糖類衍生而來的有機酸經過脫氧還原和后續的碳-碳鍵耦合是合成生物燃料的重要化學轉化途徑（圖2）。Nilges等[40]建立了整個過程的電化學途徑：有機酸中的羰基或者碳碳雙鍵先經過電化學反應器陰極的（脫氧）加氫還原，生成只含羧酸基團的有機酸；然后陰極電解液直接進入陽極腔室，有機酸經過Kolbe反應，兩個分子脫羧并耦合而將碳鏈加長，從而合成燃料。合成的烷烴因?yàn)椴蝗苡谒?，使得后續的分離過程變得非常簡單。這是一個非常有前景的途徑：有機酸是平臺分子，來源廣泛（圖2）；這兩步電化學反應在常溫常壓下和水系溶液中進行，是綠色的途徑；Kolbe反應的電流效率也很高；電解質的流向使得這不僅是成對合成，還在一個反應器里完成了轉化所需的兩步反應；產物的分離容易[40]。后續的工作需要研究怎樣統一陰陽極電解液的成分，并讓這個建議的途徑最終實現。
3生物質電化學轉化反應器的研究進展
利用可再生能源所產電能進行生物質及衍生圖10乙酰丙酸在同一個電化學反應器里的還原及后續的物（平臺分子）的電化學轉化以期獲得燃料和化學品，學術界[20,23-26]和工業界[19,37,83]都對此很感興趣。而電化學反應器又是這類轉化的核心，在前面介紹的基礎上這部分列舉了一些代表性例子，介紹這個領域的進展。

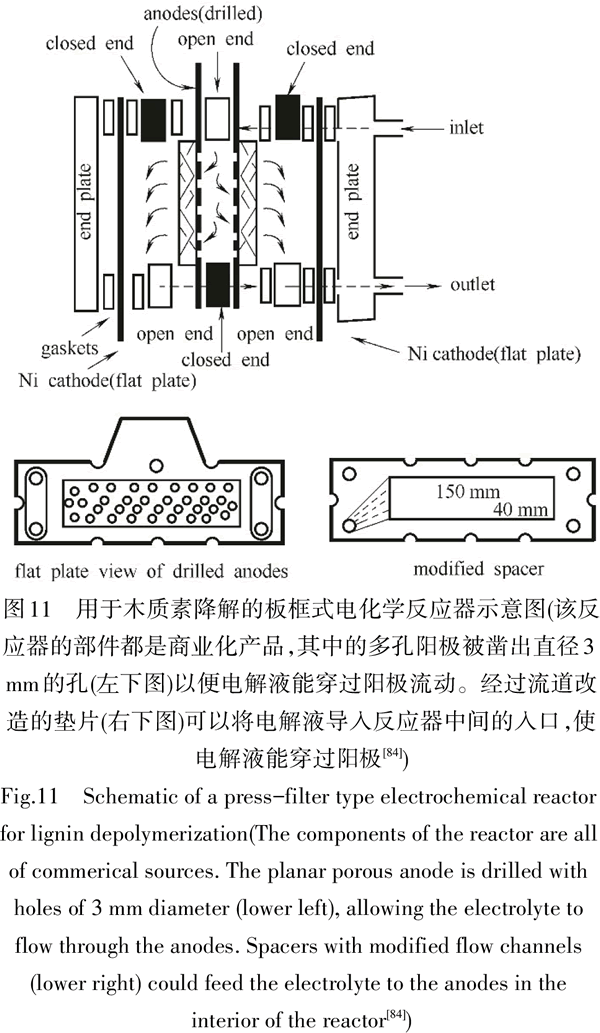

板框式反應器在生物質的電化學轉化研究中是最常選用的類型。已經有一些商業化的產品可供實驗室階段的研究使用[55,84]。圖11是一個反應器的截面示意圖。Smith等[84]在商業化的FM01-LC型板框反應器的基礎上，通過改造陽極鎳泡沫和墊片，使得電解液能夠穿過多孔陽極流動，并將該反應器應用于木質素的陽極氧化降解。這樣的反應器設計能夠更好地利用多孔陽極的表面，強化木質素分子向電極表面的傳質，最大限度地增加木質素分子與鎳陽極表面接觸的機會，最終能夠強化木質素的降解反應。在145℃，500kPa和3mol·L-1NaOH作為支撐電解質的條件下，以香草醛作為目標產物進行衡算，木質素電化學降解的產率與工業上使用氧化劑時的產率相當[84]。板框式反應器的另一個優勢是容易放大，Smith等[84]在同一個研究中僅通過增加組件的數量，就構建了能夠在12A工作電流強度下數小時內處理150g木質素的電化學反應裝置。上述反應器組件能通過商業化途徑獲得，這為板框式反應器的構建提供了很大的便利。

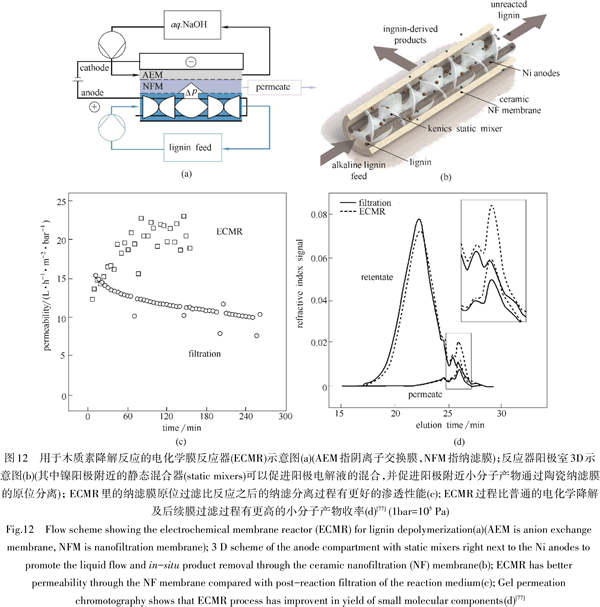

隨著先進制造技術（在研發階段）的普及，比如將3D打印應用在反應器組件設計及制備上的研究和應用[85-86]，對于開展具有新穎結構的反應器的研究有明顯的幫助。圖12（a）是一個用于木質素（Kraft lignin）陽極氧化降解的電化學膜反應器（electrochemical membrane reactor,ECMR）示意圖[77]。
兩根鎳棒用Kenics靜態混合器固定在管狀的陶瓷納濾膜內構成了陽極反應-分離區域，反應器的陽極和陰極腔室中間用陰離子交換膜隔開。陽極電解液是溶解于NaOH溶液的木質素，陰極電解液是NaOH溶液。陽極反應-分離區域的3D示意圖如圖12（b）所示，堿性木質素溶液從陶瓷納濾膜管的一端進入陽極區域，通過陽極反應（或者陽極反應產生的自由基）而降解成小分子芳香物質。靜態混合器可以促進電解質的混合以及向鎳棒表面的傳質。由于在陶瓷管內施加了一定的正壓[圖12（a）],因而陽極反應區域會有透過陶瓷納濾膜的過濾液。通過選擇合適的納濾膜截?cái)喾肿恿浚{濾膜可以選擇性地透過分子量在200以下的小分子芳香性物質，而將木質素分子截留在陽極反應區繼續進行反應。
圖12（c）給出了兩種過濾分離過程的對比：在反應器陽極區域的原位過濾（ECMR）和用板框式過濾器電化學降解了木質素后再用陶瓷納濾膜進行的過濾（filtration）。可以看到原位過濾時膜的高滲透性保持得很好，因而高通量的過濾可以維持更久的時間。
而反應后再過濾分離小分子物質的過程，膜的滲透性明顯地逐漸下降，這是由膜污染造成的。原位膜分離因?yàn)殛枠O析氧反應產生氣體所產生的清洗作用而具有減輕膜污染的效果。從反應所產生的小分子物質的含量來看[圖12（d）]，原位反應-分離相比于反應后再過濾分離，無論是濾過液還是截留液里小分子物質的含量都有明顯的提升。木質素的直接電化學降解是一個很大的挑戰，這個反應器設計為這類大分子生物質的電化學降解提供了一個很好的范例：電極區域使用膜的原位分離可以及時分離出小分子產物，避免進一步氧化，提高小分子產物收率；靜態混合器促進液體湍動，強化原料向電極表面的傳質，提高木質素這樣的大分子在電極表面的濃度，增加其被降解的概率；反應液循環通過電化學反應器，可以提高木質素的轉化率。如果能夠進一步改進該反應器，例如將陰極也設計成管式從而降低反應器的內阻[71-72]，這將會有助于木質素或者纖維素這類難以直接電化學降解的生物質的研究。由于電極表面在木質素的氧化降解中的重要性[87]，在后續的研究中，研究者對比了具有不同形貌和比表面積的鎳材料作為陽極時木質素的降解效果[75]。該研究采用了板框式的反應器，選用的陽極包括鎳板、鎳網、鎳氈和泡沫狀鎳。電解液在反應器和儲槽之間循環，并以錯流的方式通過多孔的電極材料。在反應器外超濾膜可以連續地從電解液中分離小分子產物，并將未反應的木質素大分子保留在電解液中。由于泡沫狀鎳陽極具有很大的表面積，且反應過程耦合了產物的分離，該反應器在常溫常壓下快速實現了木質素的完全降解[75]。

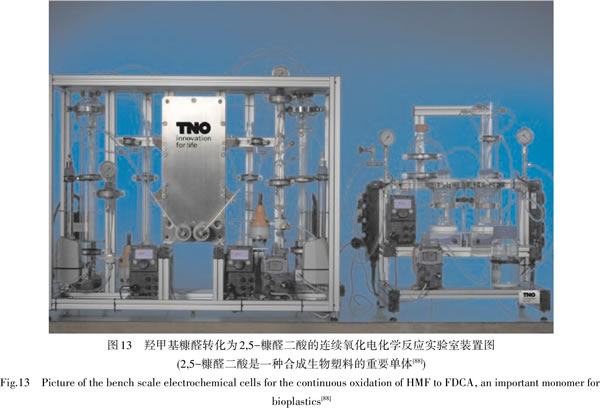

作為重要的平臺分子，5-羥甲基糠醛的氧化可以生成生物塑料的單體2,5-糠醛二酸（圖3）。圖13所示是荷蘭應用科學組織（TNO）牽頭的產業聯盟Voltachem示范的一套5-羥甲基糠醛氧化合成2,5-糠醛二酸的電化學反應裝置[88]。據報道該裝置在世界范圍內首次實現了2,5-糠醛二酸的連續氧化合成[88]。在優化的實驗條件下，反應實現了100%的原料轉化率，89%的產物收率，反應的電流效率達到80%，連續生產時反應產物的質量濃度可達5%[88]。
從圖13的電化學反應器照片可以看出，左側裝置中間的反應器采用的是板框式構型（報道提到電極是模塊化的，可更換[88]）；蠕動泵和左右兩側的玻璃容器說明反應采用料液在反應器和外部儲槽之間循環的操作方式[圖9（b）]；反應應該是常溫常壓下的電催化反應[23]。鑒于這樣的階段性成果，目前5-羥甲基糠醛的電化學氧化正處于中試階段[88]。國內也有關于這個電化學轉化的專利報道[89]。這個例子顯示了產業界已將生物質平臺分子電化學轉化作為未來的一個重要發展方向，并且這方面的研究也取得了很好的進展。
4結論和展望
生物質的電化學轉化是未來化學工業的一個重要發展方向，目前的研究也取得了階段性進展，但是利用這種技術進行大宗商品的生產還面臨諸多挑戰。總的來說，從生物質到平臺分子的電化學轉化面臨巨大挑戰，而從平臺分子到燃料和化學品的電化學轉化取得了很好的進展。另一方面，利用傳統化學方法實現生物質到平臺分子的轉化相對成熟。所以綜合考量，目前比較合理的路徑還是從生物質衍生的平臺分子開始進行電化學轉化。傳統的生物質化學轉化研究已經確定了以有機酸、糠醛類化合物、單糖和多醇等為代表的平臺分子，那么合理的電化學轉化路線就是利用電化學氧化或者還原的方法來替代現有的化學轉化路徑（圖2和圖3）。具體來說，從纖維素和半纖維素衍生的平臺分子的電化學轉化已經有很多研究報道[20,24,44,79]，電化學加氫（脫氧）還原已經在有機酸的轉化中，較傳統高溫高氫氣壓力還原方法，體現出了很好的優勢[62]。對于生物燃料的合成，有機酸經電化學還原和后續的Kolbe氧化脫羧反應是一條很好的途徑[34,40]。而從木質素衍生的平臺分子（酚類物質）的電化學轉化研究還很少[81]，但這對于提升生物燃油中芳烴含量是很重要的[46]。對于平臺分子的電化學轉化，無論反應類型是氧化還是還原，電極材料和催化劑均是研究的核心內容。由于平臺分子是官能度很高的有機分子，其氧化或還原反應通常不是單步電子轉移反應，所以電極材料/催化劑的設計及優化要盡可能地提高目標反應的選擇性，并且要通過提高析氫反應和析氧/氧還原反應（oxygen reduction reaction）的過電勢以壓制此類常見的電極副反應[20]。
電化學反應器的設計是生物質及平臺分子電化學轉換的核心，是從實驗室篩選出高效電極材料和/或催化劑到后續放大生產的關鍵步驟。電化學的基本原理很早就已經確立，應用于傳統領域中的電化學反應器的設計也是比較成熟的[22]。生物質的電化學轉化與傳統電化學轉化相比，其主要特點是電流強度較小，部分反應的原料濃度低（如木質素、纖維素溶液）。而應用到環境保護領域的電化學反應器（如含重金屬離子的廢水處理）[55]正可為生物質轉化的電化學反應器的設計提供一些借鑒。在不同的電化學反應器構型中，板框式反應器因?yàn)榻Y(jié)構簡單易用而獲得了廣泛的應用。電極表面積大的固定床反應器適用于對反應速率要求較高的場景[58]。而使用具有移動電極的反應器（如旋轉桶式反應器、流化床反應器）時則需要慎重，因?yàn)槠湓谶\(yùn)行過程中易導致局部電極電勢不均勻，從而降低了反應的選擇性（圖5）。在電化學反應器的設計中，將原位分離與電極反應耦合可有效提高不穩定產物的收率，同時也有助于實現生物質的直接電化學轉化[77]。此外，數值模擬在電化學反應器的設計中也能發揮一定的作用[22]?？偟膩碚f，電極材料/催化劑方面的進展結合高效電化學反應器的設計會大大地推動生物質電化學轉化合成燃料和化學品領域的研究。
 |
