唐偉霄，于文祥，劉松濤，張新星
（江蘇省水文水資源勘測局淮安分局，江蘇淮安223001）
[摘要]根據淮陰區生物質熱電項目所在區域水資源基本情況，對建設項目取用水合理性進行分析。結果表明：本項目取用水方案基本合理，取水和退水對區域水資源及其他用水戶的影響較小。建議項目單位在取水口處安裝計量設施，以便水行政主管部門對水資源的統一管理；遇到特殊干旱年區間水量不能滿足區間用水需要壓縮工業用水時，項目單位應服從水行政主管部門的統一調度，確保特殊干旱時期的用水秩序?？蔀樯镔|熱電項目水資源保護提供技術支持。
傳統能源煤、石油、天然氣儲量是有限的，而生物質能是太陽能以化學能形式貯存的能源，利用生物質能源符合經濟可持續發展，較傳統火力發電有污染程度低，用水量少，能夠創造農村就業崗位等優點。目前，針對生物質熱電項目水資源論證研究較少。本文以淮陰區生物質熱電項目水資源論證為例，對該項目所在區域的水資源及其開發利用情況，取用水合理性，取水水源論證，取水退水影響論證等進行合理性分析，從而為生物質熱電項目的水資源論證提供技術支持。
1項目概況
該項目為光大城鄉再生能源（淮安）有限公司淮安市淮陰區生物質熱電項目，其是利用農作物秸稈、林木廢棄料等作為燃料，通過秸稈直燃鍋爐產生蒸汽，驅動汽輪發電機組，實現可再生能源綜合利用、環保的項目。項目建設規模為175t/h高溫高壓循環流化床生物質鍋爐+1C 15MW高溫高壓抽汽凝汽式汽輪機+1臺15MW發電機組。年生物質消耗量約為11.64萬t，年發電量1.08×108kW·h，自用電率約為12.3%，年上網電量9.475×107kW·h，年供熱量3.9×105GJ。
2區域水資源狀況
2.1地表水資源分析
分析范圍內多年平均降水量956.1mm，空間分布變化不大，時間分布不均勻，體現在年際變化和年內變化較大，分析范圍多年平均地表徑流量7.292億m3（徑流深243mm）。由于降水量時間分布不均，導致當地徑流量時間分布也不均。其時間分布規律和降水量基本相似，但徑流量時間分布不均勻的程度要比降水量大得多。從年內分配來看，5月~9月地表徑流量占全年的95％左右；從年際變化來看，最大年徑流量為25.016億m3(徑流深702.3mm，2003年)，最小年徑流量為1.36億m3(徑流深38.2mm，1978年)。
2.2地下水資源分析

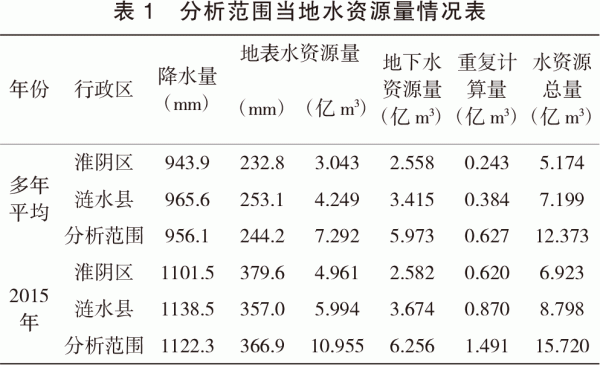

分析范圍內多年平均（淺層）地下水資源量5.973億m3，地下水資源量主要為降雨入滲補給量。降水量多，地下水資源量則較大，反之較小。具體情況見表1。
3取用水合理性分析
本項目年生產小時數為7200h，夏季最大取水量79.8m3/h，冬季最小54.6m3/h，平均取水量67.2m3/h，年取水總量為48.384萬m3。
3.1用水定額合理性分析
本項目勞動定員為86人，設計生活總用水量為7.2m3/d，用水額度為83.7L/人·d。由于員工食宿均在廠區內，與城市居民用水相似，根據《江蘇省城市生活與公共用水定額》（2012年修訂）中規定城市居民生活用水蘇北地區定額為130L/（人·d），生活用水量是合理的。
按焚燒余熱鍋爐和汽輪發電機組年工作7200h計，本項目年發電量108000MW·h，年取用新水量48.384萬m3，用水指標為4.48m3/（MW·h）。根據江蘇省水利廳和江蘇省質量技術監督局頒布的《江蘇省工業、服務業和生活用水定額（2014年修訂）》（蘇水資〔2015〕33號）中其它發電項目用水定額為67m3/（MW·h）。本項目發電用水指標符合江蘇省工業、服務業和生活用水定額（2014年修訂）》的規定，取水量是合理的。
3.2用水水平分析
根據本項目設計用水量平衡表，本項目機組的重復利用率為3747.85/3815.05×100%＝98.2%（單位：m3/h，下同）。根據國家經貿委公布的調查數據，目前國內循環冷卻電廠工業用水重復利用率平均在95%左右，行業先進水平為97%，本項目用水重復利用率達98.2%以上，達到國內同行業先進水平。本項目機組的循環水利用率為3720/3782.15×100%=98.4%，符合我國一類城市冷卻水循環利用率，2010年達到95％～97％的指標要求。
本項目冷卻塔蒸發損失量夏季為61.8m3/h（冬季為37.7m3/h），冷卻蒸發損失率夏季為61.8/4297.2×100%=1.4％，冬季為37.7/3267.1×100%=1.15％，滿足規范：空氣干球溫度10℃時，蒸發損失率為1.2%；20℃時，蒸發損失率為1.4%的要求。冷卻塔冷卻蒸發損失率為3.6/3782.15×100%=0.095％，低于有收水器風吹損失率1.2%的要求。本項目循環水排放污水量11.3m3/h，全部回收至凈水站處理再利用。損失率為零。
綜上分析，本項目用水工藝合理，技術可靠，主要用水指標符合有關規范要求，取水規模合理。
4取水水源論證
4.1取水水源可靠性和可行性分析
項目取水口位置設在鹽河閘下游22.68km處，237省道鹽河大橋和京滬高速鹽河大橋中間的鹽河北岸，距上下游橋各約350m，分析數據以1982年~2015年共34年的取水口所在的鹽河兩頭控制閘-鹽河閘和朱碼閘的水文資料以及分析范圍內多站降雨量資料為基礎，分析枯水年水文特征及供用水狀況，論證本項目取水口設置的合理性以及取水的可靠性、可行性。由于取水區域當地水資源遠遠不能滿足區域用水需求，主要依靠外來水資源和水利工程調度。取水水域鹽河的水量主要來自洪澤湖（淮水），淮水的豐枯用洪澤湖入湖水量來衡量。
根據實測與調查水量（流量）資料，采用倒演算的方法推求洪澤湖入湖水量，以年為計算時段，計算公式為：
入湖水量（含湖面產流）＝出湖水量（包括二河閘、三河閘、高良澗閘、高良澗水電站、高良澗船閘、蔣壩船閘下泄水量）＋直接從洪澤湖取用水量＋洪澤湖蓄變量
根據《淮安市水資源綜合規劃》和《淮安市水資源公報》成果，采用P－III頻率曲線對1982年~2015年洪澤湖歷年入湖水量進行分析計算，入湖水量接近95％保證率的是1999年、2001年和2013年。這3年洪澤湖入湖、出湖水量、鹽河閘年徑流量統計見表2。這三年中，2001年區域發生特大大旱，洪澤湖入湖水量少，出湖水量多，鹽河閘來水量比2013年少4.77億m3。
從不利于供水的角度，結合取水水域進出水量資料條件，選擇2001年作為典型枯水年。
水源的可靠性采用1982年~2015年鹽河閘和朱碼閘長系列（34年）流量監測資料，歷年鹽河閘來水量、朱碼閘出水量來分析。經過分析取水水域來水水源較多，通過水利工程調度和對水量的合理配置，鹽河來水量可以滿足區間用水需求。
本項目年取水量為48.384萬m3，取水量較小，取水區域水量能滿足項目的用水需求，項目取水區域的水源水量是可靠的。
4.2取水水源水質
根據多年水質監測資料，上游來水“淮水”、“江水”、“沂水”水質類別基本達到或優于地表水Ⅲ類水標準；上游入河排污口入河污廢水在經過稀釋、沉淀、降解、揮發等一系列作用后，污染物量得到有效地降低，現狀取水河段水質類別基本達到或優于地表水Ⅳ類水標準，滿足本項目取水水質要求。
5取水、退水影響分析
5.1取水影響分析
本項目為工業用水，日取水量約1612.8m3/d，年取水量48.384萬m3，取水量較小，年內分配基本均勻。由于鹽河的水量、水位受水利工程控制調度，通過對取水水域鹽河的來水水源和枯水年水源水量的分析，增加該項目取水后，通過水利工程調度，有及時的水源補充。本項目從鹽河取水對區域水資源及其時空分布影響甚微。
5.2退水影響分析
本項目生產廢水經處理后回用至同期建設的垃圾發電項目，少量生活污水在廠內處理達到污水處理廠接納標準要求后，通過污水管網輸送到淮安市青園污水處理廠集中處理。
本項目不設置入河排污口，且在生產過程中產生的廢水經處理后全部回用。因此，本項目對該段鹽河水功能區及第三方沒有影響，不改變鹽河淮安農業、工業用水區的使用功能。
6結論與建議
?。?）本項目原用水量為：夏季最大取水量107m3/h，冬季最小72m3/h，年取水總量為64.44萬m3。經論證，通過優化用水結構，提高用水效率，在冷卻塔系統降低了用水量，且在水工自用水、循環水排污等環節重復利用了水量，從而降低企業取用新水量。
?。?）生物質熱電項目是節能減排的重要舉措，利于社會經濟和水資源的可持續發展。本項目取用水方案基本合理，取水和退水對區域水資源及其他用水戶的影響較小。
?。?）建議項目單位在取水口處安裝計量設施，并定期對計量設施進行率定，以取得準確的用水量數據，以便水行政主管部門對水資源的統一管理。
?。?）遇到特殊干旱年區間水量不能滿足區間用水需要壓縮工業用水時，項目單位應服從水行政主管部門的統一調度，確保特殊干旱時期的用水秩序。 |
