孫向文¹，王君峰²，姜孝國²

(1.哈爾濱鍋爐廠有限責任公司，黑龍江哈爾濱150046；2.高效清潔燃煤電站鍋爐國家重點實驗室(哈爾濱鍋爐廠有限責任公司)，黑龍江哈爾濱150046)

　　摘要：隨著《巴黎協定》的生效，碳排放成為煤電發展的制約因素。特別是2020年大型發電集團單位供電CO₂排放控制在550克/千瓦時以內的目標給發電企業帶來巨大的壓力。根據目前降低碳排放的技術發展情況，在燃煤機組采取耦合生物質發電技術是最經濟有效的實施路線。本文結合目前某容量最大、技術含量最高的燃煤耦合生物質氣化發電項目介紹燃煤耦合生物質氣化技術工程應用情況。

　　0引言

　　我國是世界上最大的煤炭生產國和消費國，電力工業煤炭消耗量占工業部門煤炭消耗總量的一半以上^[1]，燃煤發電量長期占全國總發電量的60%以上，我國以燃煤發電為主的電力生產格局在相當長的時期內難以發生根本改變。

　　隨著《巴黎協定》的生效，碳排放成為煤電發展的制約因素。特別是2020年大型發電集團單位供電CO₂排放控制在550g/Kw·h以內的目標給發電企業帶來巨大的壓力。目前受到材料等因素的限制提高燃煤機組發電效率的難度越來越大，因此為應對嚴格的碳排放壓力需要采取其他技術路線來降低燃煤碳排放。

　　CO₂捕集與封存技術是最直接、有效的降低碳排放的方式，但現階段該技術還存在投入高成本、運行高能耗的問題，無法大規模應用。另外一種技術路線是利用生物質燃料具有閉式碳循環碳排放為零的特點，在燃煤機組中耦合生物燃料維持同等發電量的情況下降低燃煤消耗，進而減少碳排放^[2]。因此在燃煤機組采取耦合生物質發電技術是目前最經濟有效的降低碳排放的實施路線。

　　生物質的種類很多，植物中最主要的有木材和農作物秸稈等。植物生物質中含硫很少，因此是一種清潔可再生能源。我國擁有巨大的農林廢棄物產量，可以為生物質發電提供有力的原料支持，保障電力的充足供應[3]。燃煤耦合生物質發電技術還可有效破解秸稈在田間直接燃燒造成環境污染及資源浪費難題，因此在我國發展燃煤耦合生物質發電技術具有雙重效益。

　　1燃煤耦合生物質發電技術路線

　　燃煤耦合生物質發電技術是將生物質利用與燃煤機組相結合，借助于燃煤機組高參數、低排放的特點實現生物質發電的高效利用。目前有生物質氣化混燃發電及生物質直接混燃發電兩種技術路線。

　　生物質直接與煤混合燃燒發電是指將生物質燃料應用于燃煤電廠中，和煤一起作為燃料發電[4]。生物質直接與煤混合燃燒，產生蒸汽，帶動蒸汽輪機發電。采用生物質直接混燃發電時，生物質直接參與鍋爐燃燒需要克服以下問題：

　　1)生物質燃料引起的結渣和腐蝕問題。摻燒一定量的生物質，由于生物質的灰熔點較低，燃燒過程中設備容易產生結渣問題。特別是燃用含氯較多的生物質如秸稈和稻草等，當熱交換器表面溫度超過400℃時，還會產生高溫腐蝕[5]。

　　2)催化劑失活問題。用于控制NO_X排放的煙氣凈化系統，在燃燒生物質時，生物質中堿金屬的存在，容易引起NO_X催化劑老化或失效。

　　生物質氣化耦合發電技術是在燃煤電廠的基礎上增加一套生物質氣化設備，將生物質燃?xì)庵苯铀腿脲仩t中燃燒。采用生物氣化發電時，是生物質氣化后的生物質氣參與鍋爐燃燒，因此對鍋爐的運行影響較小，從鍋爐運行可靠性角度生物質氣化混燃發電技術更適合與燃煤鍋爐進行耦合，特別是在改造現有機組上優勢更加明顯。

　　2生物質氣化及燃煤耦合實施方案

　　生物質氣化混合燃燒發電技術需要改造現有燃煤鍋爐燃燒器，增加生物質燃?xì)鈬娍凇⑸镔|(zhì)燃?xì)鈨艋笸ㄈ耄c煤進行混燒，產生的蒸汽進入原有汽輪發電機發電。本技術利用了大型燃煤發電廠的高效率，生物質發電效率較高；同時通過進行在線監測燃?xì)饬髁俊嶂怠⑷細鉁囟纫约半娬惧仩t的發電效率，可實現生物質燃?xì)獍l(fā)電部分的單獨核算。哈鍋以大唐長山熱電廠生物質耦合發電技術改造國家級示范項目為依托，設計開發了出力為20MW的燃煤耦合生物質氣化發電設備。該項目設計燃料為玉米秸稈。

　　本工程生物質氣化爐選用循環流化床氣化爐，根據氣化爐運行特點，氣化爐正常運行時需要設置：給料系統、氣化系統、點火系統、加沙系統、除渣系統、返料系統、除灰系統、換熱降溫系統、燃?xì)廨斔拖到y(tǒng)、燃?xì)馊紵到y(tǒng)、氮?dú)獯祾呦到y(tǒng)、蒸汽吹掃系統、冷卻水系統、壓縮空氣系統等系統。整體系統的核心設備為生物質氣化爐和燃?xì)馊紵鳌?/p>

　　3實施方案的關鍵技術

　　3.1流化床氣化爐

　　本工程生物質氣化爐選用循環流化床氣化爐，燃料選用玉米秸稈壓塊燃料，采用正壓氣化方式。壓型燃料被送入爐內，在爐體底部以較大壓力通入氣化劑，使?fàn)t內呈沸騰、鼓泡等不同狀態，物料和氣化劑充分接觸，發生氣化反應。氣化爐設計有如下特點：氣化爐絕熱爐膛，鋼架支撐、內設耐火澆注料耐磨保溫；空氣作為氣化劑；床下設油點火啟動；設置床料加料系統；設一級旋風分離、二級旋風除塵、燃?xì)鈸Q熱降溫等裝置；布風板中心一點排渣；氣化爐本體、尾部煙道采用分層支撐的固定方式，分離器采用整體支撐的固定方式。

　　3.2生物質給料系統

　　給料系統分上料系統及正壓給料系統兩部分組成。上料系統流程：秸稈顆粒經過上料斗→螺旋給料機→皮帶輸送機→除鐵器→在線計量系統→氣化爐爐前倉。

　　從爐前料倉到氣化爐為正壓給料系統，正壓給料系統采用兩級中間倉進行密封。該設備用來將制備好的燃料及時準確地送入爐內，且送入量與氣化爐運行負荷的要求一致。因此，要求該系統輸送量應連續可調，調節應靈敏可靠，輸送過程中應保證密封。為滿足以上要求，正壓給料系統設計中需考慮以下因素：系統在一定正壓環境下維持密封特性；給料系統的連續運行特性；原料密度小，形狀復雜、易碎、流動性差、易搭橋的特性；原料倉下料，中間倉下料，爐前下料問題；如何避免氣化爐內熱燃?xì)夥锤Z造成高溫或二次燃燒的問題；系統運行安全檢測及保護措施等。

　　3.3燃?xì)饨禍叵到y(tǒng)

　　為了實現燃?xì)庀到y(tǒng)的輸送，需要降低燃?xì)鉁囟龋瑫r(shí)為了防止燃?xì)庵械慕褂臀龀觯細饫鋮s溫度不能過低，通常在420℃以上。根據氣化爐的運行特點及燃?xì)馓匦裕細饫鋮s系統需要具有較高的可靠性以及較好的調節性。

　　冷卻器采用導熱油－凝結水換熱器，采用該換熱器的原因是導熱油換熱器可在工質在低壓條件下單相換熱可靠性高，系統穩定性較好。導熱油再與鍋爐給水進行換熱，由鍋爐吸收高溫燃?xì)怙@熱。

　　油－氣換熱器設計特點如下：采用導熱油為換熱工質；采用光管結構；采用煙道內吊掛方式固定；優化受熱面布置導熱油入口處于中部區域；采用蒸汽吹灰器。

　　油－水換熱器設計特點如下：通過控制循環油量和給水流量，避免煙氣溫度低于420℃；油罐內充滿氮?dú)猓苊饬烁邷貙?dǎo)熱油與空氣接觸發生危險；水側工作壓力高于導熱油側壓力。

　　3.4燃?xì)馊紵到y(tǒng)

　　在設計燃?xì)馊紵鲿r(shí)充分考慮本項目鍋爐的自身特點，實施方案如下：后墻上層煤粉燃燒器以上新增一層燃?xì)馊紵鳎恍略龃箫L(fēng)箱配風，調節風箱兩側擋板控制二次風量；單只燃?xì)馊紵髋溆酗L(fēng)量調節裝置，達到均勻配風；.燃?xì)夥种Ч芫O(shè)有閥門，氣源可全部或部分切斷，滿足運行及檢修要求。為了達到最好的設計效果，采用數值模擬技術以校核設計方案。

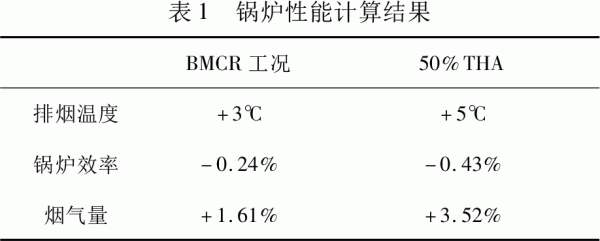

　　數值模擬表明摻燒生物質燃?xì)夂螅瑺t內速度場和溫度場分布均勻，爐膛充滿度良好，煤粉燃燒比較充分，爐內無明顯的火焰尖峰區。總體來看，摻燒生物質燃?xì)夂髮?duì)爐內速度場和溫度場影響不大，下爐膛出口溫度略有上升。為了準確預估摻燒生物質燃?xì)夂髮?duì)鍋爐汽水側參數和鍋爐效率的影響，哈鍋對100%BMCＲ和50%THA兩個工況進行了熱力計算核算。本次生物耦合改造對原鍋爐影響較小。

　　4總結

　　隨著碳排放要求越來越嚴格，傳統燃煤發電設備面臨越來越大的壓力。生物質氣化耦合燃煤發電技術是目前較有競爭力的減少碳排放的技術措施。本文介紹了生物質耦合發電國家示范項目的實施方案及關鍵設計內容。通過對生物質氣化技術與煤粉鍋爐耦合利用研究及工程應用，哈鍋突破了大型煤粉鍋爐生物質耦合發電的工程應用技術，為國內同類機組的改造提供了技術支持及參考經驗。

　　參考文獻

　　[1]張曉魯，楊仲明，王建錄.《超超臨界燃煤發電技術》[M].北京：中國電力出版社，2014.

　　[2]嚴鑫，吳明峰.生物質發電及能源綜合化利用[J].山西電力，2014.12：52－55.

　　[3]蔣大華，孫康泰，等.我國生物質發電產業現狀及建議[J].可再生能源，2014.04：542－546.

　　[4]劉炳池，陸王琳.大容量煤粉鍋爐生物質混燃技術探討[J].新能源及工藝，2013.02：36－41.

　　[5]陳漢平，李斌，等.生物質燃燒技術現狀與展望[J].工業鍋爐，2009.02：1－7.
