鐘偉文

（廣東粵電湛江生物質發電有限公司，廣東湛江524000）

　　摘要：現代發電廠的生產要求既追求經濟效益，更追求環境保護。針對生物質發電廠煙氣NO_x的排放生成難以控制的難題，通過對廣東粵電湛江生物質發電公司循環流化床研究分析，提出了控制NO_x排放量的技術措施，將生物質發電廠的尾部參數排放符合國家的要求標準。

　　1電廠簡介

　　廣東粵電湛江生物質發電有限公司（2×50MW）是中國單機容量最大的純生物質發電企業。現階段，環境保護是一項重要國策，我們既要金山銀山，又要綠水青山。由于本生物質電廠沒有設計安裝脫硝裝置，因此，運行中尾部排放NO_x參數是客觀存在的較大難題。本人工作中鉆研相應資料，并且結合在生物質電廠多年的實際工作經驗，深入分析了運行中NO_x生成的原理，并提出了與之對應的控制NO_x生成的排放技術措施，以達到生物質電廠的綠色可持續發展。

　　2電廠鍋爐設備說明

　　2.1設備結構

　　本廠采用循環流化床燃燒技術。鍋爐是高溫高壓、單汽包、汽水自然循環、平衡通風鍋爐。

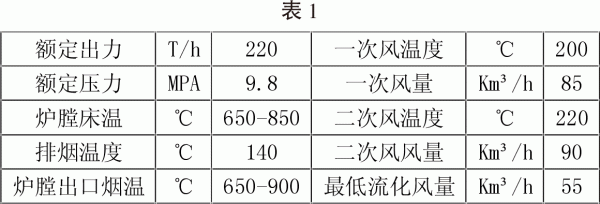

　　鍋爐基本參數表見表1。

　　燃料特性表見表2。

　　2.2爐整體布置

　　鍋爐主要由爐膛、分離器和尾部煙道組成。爐膛與尾部煙道之間通過兩臺絕熱式旋風分離器連接，通過旋風分離器下部的返料閥與爐膛連接，實現循環流化床的外部循環。尾部煙道布置有低過、包墻、省煤器、一，二次風空預器。

　　2.3風煙系統

　　風煙系統通過控制引風機、一次風機、二次風機的出力來控制爐膛的壓力。

　　一次風機送出冷風分三路進入爐膛，第一路，經空預器加熱流過風帽吹入爐膛，實現床層流化狀態，同時也起一定助燃作用。第二路，經過空預器加熱后的熱風，用于水平煙道（分離器入口前的下部區域布置風帽的方式）作吹掃風，為防止水平煙道積灰；第三路在進入空氣預熱器之前引出的另一股風作為播料風送到落料管。

　　二次風機輸出的二次風，經過二次風預熱器從爐膛前后墻分層進入，目的是提供燃料燃燒的空氣系數。

　　燃燒后煙氣攜帶著固體粒子離開爐膛進入旋風分離器，在分離器里，煙氣由于受到離心力的作用，固體粗離子被分離出來從內壁滑到“J”型回料閥內返回爐膛再燃燒，而小顆粒夾帶在煙氣中隨著煙氣進入尾部受熱面向下流動，經過布袋除塵器濾除灰塵粒子后，經引風機通過煙囪排出。

　　2.4燃料系統

　　燃料分部提供破碎合格后的燃料，通過輸料皮帶運至爐前料倉。鍋爐設1座料倉，每個料倉有效容積為360m3，滿足鍋爐BMCR工況30分鐘的燃料用量。

　　每個料倉底部配6個承載螺旋，每各承載螺旋底部設一套雙螺旋輸送機。燃料通過承載螺旋松散后落到一級雙螺旋輸送機上，經軸向輸送后落入二級單螺旋輸送機，再經軸向輸送后通過落料斜管被播料風攜帶進入爐膛燃燒，承載螺旋和雙螺旋輸送機均采用變頻電動機驅動。

　　3流化床鍋爐尾部排放NO_x生成原理

　　3.1熱力型和快速型

　　通過資料得知，1500℃是熱力型NO_x生成臨界點。當溫度＜1500℃時，NO_x不易生成；當溫度＞1500℃時，NO_x生成量猛增。由于實際生產中本廠爐膛溫度處于600-850℃，因此熱力型不是本廠NO_x的生成原因。另外快速型NO_x由于其產生特點，實際生產中通常也不作為控制方向。

　　3.2燃料型

　　燃料型NO_x是由燃料中的氮元素在燃燒時形成的。爐膛溫度約為600℃-800℃時，燃料型NO_x就能生成。研究發現空氣系數是最重要的原因，轉化率隨空氣系數增加而增大。

　　結合本廠的實際情況得知，燃料型NO_x是主要元兇，也是最主要的控制方向。

　　在曲線中可以清晰的看到，當兩側空氣系數升高時，NO_x的生成量快速升高；當兩側空氣系數降低時，NO_x的生成量快速下降。因此控制合適的空氣系數是重中之重。

　　4生物質鍋爐生產中NO_x的控制方法

　　（1）加強上配料精細化管理，燃運分部制定好當天的上配料方案，并按上配料方案提前做好干濕燃料的混合工作。上料車要加強對入爐燃料的雜物檢查，發現燃料中的雜質及時清理。鍋爐發生堵塞故障時必須加快處理速度，減少堵料造成空氣系數過量引起的NO_x波動。

　　（2）正常運行中，保證流化的前提下，適當降低一次風量，維護在7-7.5萬km³/h之間運行。在NO_x指標超標時，運行人員應優先降低一次風量來控制NO_x的升高。

　　（3）正常運行中，運行人員對NO_x指標的控制必須預先判斷，提前調整，從一開始就盡量將NO_x指標控制至最低值。二次風量根據鍋爐氧量來調整，正常運行中，在確保鍋爐排放SO₂指標正常的情況下，控制鍋爐氧量在1%以下。

　　（4）正常運行中，鍋爐兩側給料機轉速要均勻，杜絕兩側氧量偏差大于5%的情況。正常運行中，加強對鍋爐氧量的監視，根據鍋爐氧量的變化，提前干預增減燃料。在調整鍋爐燃燒時，盡量用小幅增減給料機轉速的辦法，杜絕使用大幅度停運或投運給料機的方法調整燃燒。

　　（5）正常運行中，應維持機組負荷穩定，杜絕出現機組負荷大幅度波動。在鍋爐NO_x基準值偏高（長時間平均值超過180mg/m³）時，果斷鍋爐降負荷運行。

　　5結束語

　　本文分析了生物質循環流化床鍋爐NO_x排放的原因，并結合本公司實際情況提出了相應的對策，切實有效地控制了NO_x的排放量，達到了環保的要求，實現了生物質循環流化床鍋爐發電的經濟性和可持續性。

　　參考文獻：

　　[1]中國電力科學研究生物質能研究室.生物質能及其發電技術[M].中國電力出版社，2008.

　　[2]楊勇平，董長青，張俊姣.生物質發電技術[M].北京：中國水利水電出版社，2007.

　　[3]張殿軍，陳之航.生物質燃燒技術的應用[J].能源研究與信息，1999，15（3）.

　　[4]劉建禹，翟國勛，陳榮耀.生物質燃料直接燃燒過程特性的分析[J].東北農業大學學報，2001，32（3）.
