寧廷州¹，侯書林^2，3

(1.棗莊學院機電工程學院，山東棗莊，277160；2.中國農業大學工學院，北京，100083；3.塔里木大學機械電氣化工程學院，新疆阿拉爾，843300)

　　摘要：生物質環模成型機可以將粉碎后的農林廢棄物在一定外力作用下壓縮致密成具有一定形狀、長度和密度的顆粒燃料，廣泛用于發電廠、鍋爐、炊事取暖等場合。環模和壓輥是生物質環模成型機的關鍵零部件，其結構比較復雜，建模過程繁瑣。本文基于Visual Basic 6.0和SolidWorks 2016對生物質環模成型機的關鍵零部件進行參數化建模，運用SolidWorks 2016實現了生物質環模成型機關鍵零部件的自動建模和更新，對于提高生物質環模成型機關鍵零部件的建模效率具有重要的現實意義。

　　生物質固化成型技術是指將粉碎后的生物質物料在一定溫度、外力作用下將其壓縮致密成具有一定形狀、長度和密度的顆粒、棒料、塊料等燃料^[1]。生物質固化成型設備主要有螺旋擠壓式、活塞沖壓式和模輥式三類^[2]。其中模輥式成型機具有生產率高、原料適應性強的特點^[3-4]，因此得到了廣泛的關注。

　　環模和壓輥是生物質環模成型機的關鍵零部件，也是生物質環模成型機的易損件^[5]，其結構比較復雜，建模過程繁瑣。為此，崔志^[6]基于VC++6.0和Pro/E對生物質固化成型技術二次開發進行了研究，開發了環模和壓輥的參數化建模程序；谷志新[7]基于Pro/E，將環模參數和模型尺寸關聯，通過編輯關系式實現了環模的參數化建模；張海鷹^[8]采用編程語言Visual Basic.Net對通用三維建模軟件SolidWorks進行了二次開發，實現了常溫開模成型機的快捷設計；郭微^[9]以壓塊機為研究對象，開發了基于UG的壓塊機參數化零件庫軟件。

　　本文基于Visual Basic 6.0和SolidWorks 2016對生物質環模成型機的關鍵零部件進行參數化建模，實現生物質環模成型機關鍵零部件的自動建模和更新。

　　1結構與工作原理

　　1.1成型機結構

　　生物質環模成型機的結構主要由喂料器、調質器、顆粒制造器等組成。

　　1.2成型機工作原理

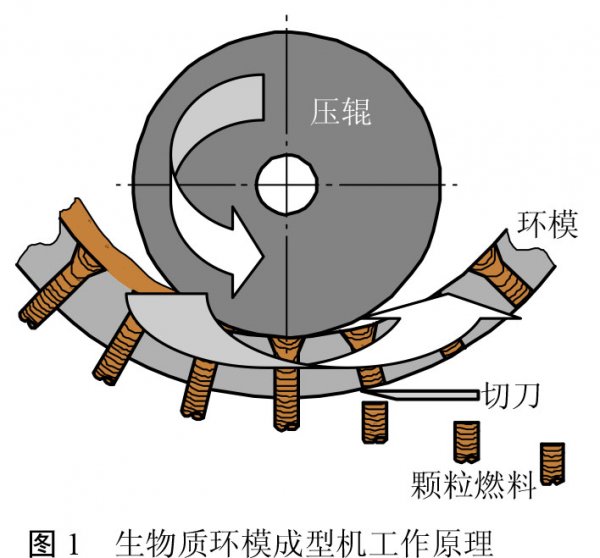

　　如圖1所示，生物質環模成型機主要由壓輥和環模2大關鍵組成部分。其中，壓輥一般是繞自身的軸進行轉動，且在它的外圓表面上開設有齒或槽，既有利于生物質物料的壓入，還可以防止打滑。生物質物料落入壓輥和環模之間時，由于兩者之間的相對運動，故可使得生物質物料連續不斷地壓入環模圓周表面上的成型孔內擠出。在出料口處安裝有切斷裝置，在切刀的作用下切斷成具有一定長度的生物質顆粒燃料^[10]。

　　2參數化建模軟件與過程

　　2.1建模軟件

　　SolidWorks 2016不僅有強大的三維建模功能，還為操作者提供了豐富的應用程序編程接口(API)，通過調用這些API，可以使用程序語言描述一些重復單調的操作。能夠支持OLE和COM的編程語言(如Visual Basic 6.0、C++等)都可以作為SolidWorks 2016的二次開發工具。

　　2.2編程語言

　　Visual Basic 6.0是一種可視化的、面向?qū)ο蟮母呒?jí)計算機編程語言。利用Visual Basic 6.0對SolidWorks 2016進行二次開發時，不用編寫大量界面代碼，只需要根據具體設計要求，利用系統所提供的控件，在界面上放置對象控件，并完成相應的對象控件的屬性設置和程序編寫。

　　2.3參數化建模過程

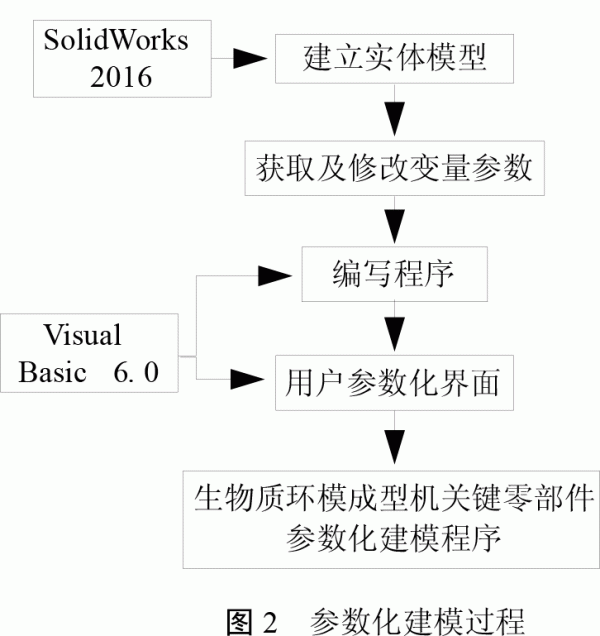

　　參數化建模過程如圖2所示，主要包括：在SolidWorks 2016中建立實體模型圖、在方程式中獲取各變量、在Visual Basic 6.0的參數化界面中添加窗體、編寫程序并調試等內容，最后創建一套生物質環模成型機關鍵零部件的參數化建模程序^[11]。

　　用戶通過生物質環模成型機關鍵零部件參數化程序可快速進入交互式設計系統界面，按照所需要求，輸入相應參數數據即可對模型進行整體建模，最終輸出零部件的三維模型。

　　3參數化的具體實現

　　3.1環模的參數化建模

　　3.1.1環模參數化過程

　　首先，通過SolidWorks 2016對環模進行實體建模，主要涉及模體的旋轉、孔1的拉伸切除、孔1的線性和圓周陣列、孔2的拉伸切除、孔2的線性和圓周陣列等指令。

　　其次，為便于編程，通過‘方程式、整體變量及尺寸’功能提取環模實體模型的參數化建模參數。

　　最后，根據上述方程式結果，采用Visual Basic 6.0進行編程，并啟動Visual Basic 6.0，點擊文件-新建-標準.EXE，添加16個文本框，16個標簽框和一個‘創建’按鈕，并修改它們的屬性。其中環模的幾何參數有內徑R2，外徑R1，模體寬度B2，總寬度B1，孔徑r，初孔定位1h1，線性陣列1n1，陣列間隔l，圓周陣列c，內環寬b1，初孔定位2h2，線性陣列2n2和基準面角度j，如圖3所示。

　　3.1.2環模參數化實例

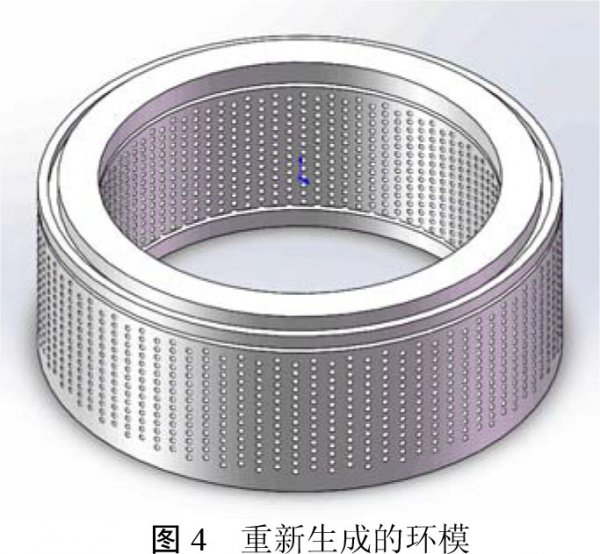

　　環模(圖3)參數化建模窗口中，輸入需要的尺寸參數，當所有零件尺寸輸入完成后，點擊‘創建’，即可生成所需要的環模模型，如圖4所示。該環模模型的相關參數為：內徑R2=200mm，外徑R1=260mm，模體寬度B2=170mm，總寬度B1=200mm，孔徑r=6mm，初孔定位h1=10mm，線性陣列n1=14個，陣列間隔l=10mm，圓周陣列c=90個，內寬度b1=40mm，初孔定位h2=15mm，線性陣列n2=13個，基準面角度為0.159rad。

　　3.2壓輥的參數化建模

　　3.2.1壓輥參數化建模過程

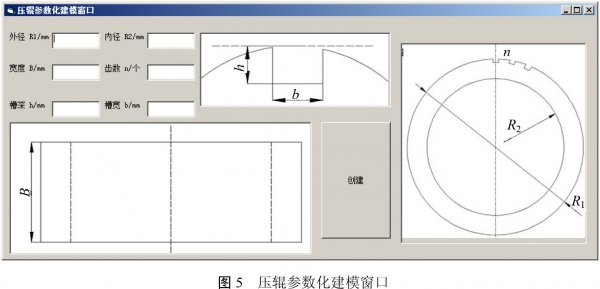

　　壓輥參數化建模窗口如圖5所示。首先，通過SolidWorks 2016對環模進行實體建模，主要涉及壓輥體的拉伸、槽的拉伸切除、槽的圓周陣列等指令。其次，為便于編程，通過‘方程式、整體變量及尺寸’功能提取壓輥實體模型的參數化建模參數。最后，根據上述方程式結果，采用VisualBasic6.0進行編程，并啟動Visual Basic 6.0，點擊文件—新建—標準.EXE，添加6個文本框，6個標簽框和一個‘創建’按鈕，并修改它們的屬性。其中壓輥的幾何參數有外徑R1、內徑R2、寬度B、齒數n、槽深h和槽寬b。

　　3.2.2壓輥參數化實例

　　在圖5所示的壓輥參數化建模窗口中，輸入需要的尺寸參數，當所有零件尺寸輸入完成后，點擊‘創建’，即可生成所需要的壓輥模型，如圖6所示。該壓輥模型的相關參數為：內徑R2=200mm，外徑R1=260mm，寬度B=200mm，齒數n=36個，槽深h=35mm，槽寬b=6.5mm。

　　4結論

　　基于SolidWorks 2016和Visual Basic 6.0實現了生物質環模成型機關鍵零部件的參數化建模，包括環模的參數化設計和壓輥的參數化設計。通過開發的程序，能直接修改環模、壓輥的三維模型數據，定制出新的環模、壓輥模型，有效地提高了生物質環模成型機關鍵零部件的建模效率。

　　參考文獻：

　　[1]周闖，羅向東，秦國輝，等.淺談生物質燃料固化成型技術[J].應用能源技術，2016(8)：54–55.

　　[2]寧廷州，劉鵬，侯書林.生物質固化成型設備及其成型影響因素分析[J].可再生能源，2017，35(1)：135–140.

　　[3]寧廷州，俞國勝，陳忠加，等.對輥柱塞式成型機設計與試驗[J].農業機械學報，2016，47(5)：203–210.

　　[4]寧廷州，俞國勝，皮森淼，等.對輥柱塞式成型機成型參數優化[J].農業機械學報，2016，47(7)：208–215.

　　[5]徐煒，陸敏，周梅英，等.基于SIMULATION的制粒機環模數值模擬及設計優化[J].飼料工業，2012，33(21)：5–9.

　　[6]崔志.關于生物質固化成型技術的Pro/E二次開發[D].長春：吉林大學，2014.

　　[7]谷志新，楊迪，徐凱宏.生物質燃料固化成型環模參數化設計[J].能源研究與信息，2012，28(2)：101–105.

　　[8]張海鷹.生物質常溫開模成型機及其快捷設計方法研究[D].北京：北京林業大學，2012.

　　[9]郭微.基于UG的秸稈壓塊機零部件參數化系統設計[J].長江大學學報(自然科學版)，2014，11(11)：68–72.

　　[10]袁曉明，徐靜云，韓秀榮，等.ANSYS的生物質成型機環模結構分析[J].農機化研究，2015，37(6)：239–242.

　　[11]韓澤光，孫君祥，郝瑞琴.基于VB對SolidWorks參數化設計的二次開發[J].機電產品開發與創新，2017，30(5)：79–81.
